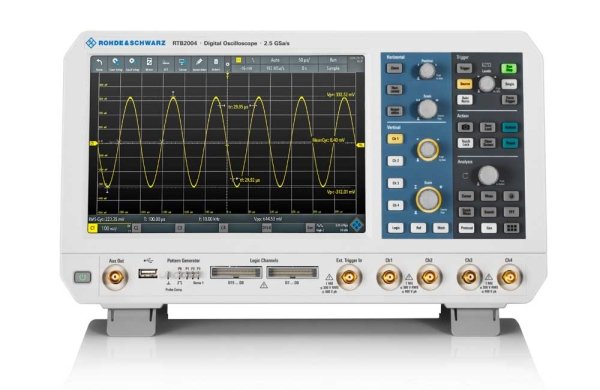

Осциллограф Rohde & Schwarz RTB2004

Артикул: 1-378845

Тип осциллографа: Цифровой; Число каналов: 4; Полоса пропускания: 70 МГц; Максимальная частота дискретизации: 2,5 ГГц; Максимальный объем памяти: 20 МБ; АЦП (бит): 10; Сопротивление входа: 1 МОм; Логические каналы: 16 (опция); Особенности: При необходимости полоса пропускания может быть расширена путем установки программных опций. Высокоточная система сбора данных с возможностью архивирования. Интегрированный вольтметр с разрядностью 3 знака. Опционально доступен режим смешанных сигналов. Встроенный шестиразрядный частотомер. Интегрированный генератор кодовых последовательностей и генератор функций (до 25 МГц). Поддержка стандартных математических функций. Опционально доступны функции синхронизации и декодирования данных пользовательских интерфейсов.; Интерфейс: USB, LAN; Дисплей: TFT емкостной сенсорный, диагональ 25,65 см, разрешение 1280х800; Масса (кг): 2,5; Госреестр СИ: №68021-17 до 17.07.2022 г.

Описание цифрового четырехканального осциллографа RTB2004:

Серия R&S®RTB2000 призвана в корне изменить отношение к портативным осциллографам. Совокупность высокой производительности, качества отображения информации и удобного интерфейса использования – обладает особой ценностью для пользователей. Приятным сюрпризом окажутся и габариты. Обладая большим 10-дюймовым сенсорным дисплеем (не характерным для моделей такого класса), осциллографы имеют глубину всего 15 см.

Особенности цифрового четырехканального осциллографа RTB2004:

  • Стандартная полоса пропускания может быть увеличена с помощью программных опций;
  • Режим смешанных сигналов (MSO –опционально) с 16 логическими каналами;
  • Синхронизация и декодирование данных последовательных интерфейсов (опционально);
  • Высокоскоростная система сбора данных с функцией архива;
  • Вертикальное разрешение 10 бит;
  • Чувствительность 1 мВ/дел.;
  • Множество функции автоматических измерений, математических функций, контроль на основе масок, анализ спектра на основе БПФ;
  • Встроенный генератор функций с полосой до 25 МГц;
  • Встроенный генератор кодовых последовательностей;
  • Встроенный 3-разрядный вольтметр;
  • Встроенный 6-разрядный частотомер;
  • Цветной емкостной сенсорный дисплей диагональю 10,1 дюймов;
  • Масса 2,5 кг.

Технические характеристики

Параметр Значение
Система вертикального отклонения
Входные каналы 4 осциллографических
16 логических (опция RTB-B1)
Полосы пропускания для аналоговых каналов 70 МГц    RTB2004
100 МГц  с опцией RTB-B241
200 МГц  с опцией RTB-B242
300 МГц  с опцией RTB-B243
Максимальная входная частота для логических каналов 300 МГц
Время нарастания переходной характеристики (расчетное) < 5 нс    стандартно
< 3,5 нс    с опцией RTB-B241
< 1,75 нс  с опцией RTB-B242
< 1,15 нс  с опцией RTB-B243
Диапазон значений коэффициента отклонения по вертикали от 1 мВ/дел до 5 В/дел
Импеданс аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ
логические каналы 10 кΩ+/-2%, ~4 пФ
Максимальное входное напряжение аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК)
логические каналы: +/- 40 В (ПИК)
Система горизонтального отклонения
Диапазон временной развертки от 1 нс/дел до 500 с/дел
Погрешность временной развертки 2,5x10-6
Система сбора данных
Частота дискретизации
аналоговые каналы
1,25 ГВыб/с
2,5 ГВыб/с с чередованием
Частота дискретизации
логические каналы
1,25 ГВыб/с
Глубина памяти 10 млн. точек
20 млн. точек с чередованием
160 млн. точек сегментированной памяти (с опцией RTB-K15)
Вертикальное разрешение 10 бит (16 бит в режиме high-resolution)
Скорость обновления до 50’000 осциллограмм/с
Система синхронизации
Источники синхронизации входы аналоговых каналов,
входы логических каналов (опционально)
Режимы запуска автоматический, ждущий, однократный
Виды запуска Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line
Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN
Анализ осциллограмм
Автоматические измерения до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность
Курсорные измерения Амплитудные и временные
Математическая обработка сложение, вычитание, умножение, деление, БПФ
Тестирование по маске тестирование по критерию годен/не годен;
Дополнительные возможности
Генератор сигналов произвольной формы (с опцией RTB-B6) Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц
Импульс/прямоугольный: 0.1 Гц – 10 МГц
пилообразный/треугольный: 0.1 Гц – 1 МГц
Шум: макс. 25 МГц
Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек
Генератор тестовых последовательностей 4 бит
I2C, SPI, UART and CAN/LIN
Цифровой вольтметр (DVM) Источник: аналоговые каналы;
Разрешение: 3 разряда;
Измерение напряжения: DC, , AC+DCскз и ACскз
Частотомер Измерения: частота, период
Разрешение: 6 разрядов;
Дисплей
Тип Емкостной цветной сенсорный, диагональю 10.1 дюймов
Разрешение 1280х800 пикселей (WXGA)
Общие характеристики
Интерфейсы USB host, USB device, LAN
Габаритные размеры (Ш×В×Г), мм 390×220×152
Масса 2,5 кг

Комплект поставки

Наименование Количество
1 Цифровой осциллограф RTB2004 1
2 Пассивные пробник напряжения 2
3 Шнур питания 1
