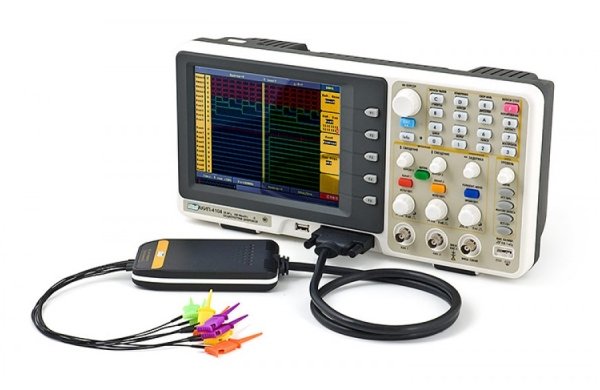

• Осциллографы смешанных сигналов со встроенным 16 канальным логическим анализатором
• 2 аналоговых канала+1 внешний, 16 цифровых каналов
• Полоса пропускания 25 МГц для аналоговых каналов, 33 МГц – для логического анализатора
• Макс. частота дискретизации 100 МГц
• Макс. глубина памяти 5 кб на каждый аналоговый канал, 4 Мбна каждый цифровой канал
• Сбор данных: выборка, пиковый детектор, усреднение
• Запуск по фронту, по шине, по шаблону, последовательный, подлительности, ТВ, режим XY
• Автоматические и курсорные измерения, математическиефункции
• Внутренняя память 4 ячейки, 10 профилей, запись на внешнийUSB-носитель
• Контрастный цветной ЖК дисплей с разрешением 640 × 480 точек и диагональю 7,8'
• Интерфейс USB или RS-232
• Портативный, опция батарейного питания
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| СБОР ИНФОРМАЦИИ: АНАЛОГОВЫЕ КАНАЛЫ |
Частота дискретизации | 100 МГц на канал |
| Длина памяти | 5 кб на канал | |
| Вертикальное разрешение | 8 бит | |
| СБОР ИНФОРМАЦИИ: ЦИФРОВЫЕ КАНАЛЫ |
Частота дискретизации | 100 МГц |
| Длина памяти | 4 Мб на канал | |
| ВЕРТИКАЛЬНЫЙ КАНАЛ: АНАЛОГОВЫЕ КАНАЛЫ |
Число каналов | 2 канала |
| Полоса пропускания | 25 МГц | |
| Время нарастания | 14 нс | |
| Коэффициент отклонения | 5 мВ/дел – 5 В/дел | |
| Максимальное напряжение | 300 В (DC+AC пик-пик с пробником 10:1) | |
| Входное сопротивление | 1 МОм//20 пФ | |
| Погрешность по постоянному уровню |
± 5% | |
| ВЕРТИКАЛЬНЫЙ КАНАЛ: ЦИФРОВЫЕ КАНАЛЫ |
Число каналов | 16 |
| Полоса пропускания | 33 МГц | |
| Погрешность установки порога | ±(0,1 В + 3% от уровня) | |
| Входное напряжение | 0 – 5 В | |
| Входной импеданс | 1 МОм | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. развертки (К разв. ) |
5 нс/дел - 50 с/дел |
| Шаг коэффициента развертки | 1 - 2,5 - 5 | |
| Погрешность коэффициента развертки |
±0,01% | |
| Задержка | Предзапуск, 1 экран, послезапуск | |
| Режимы развертки | Основная, задержанная, прокрутка, X-Y | |
| СИНХРОНИЗАЦИЯ |
Источники синхросигнала | Канал 1, канал 2, сеть, внешний, цифровые каналы |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, автоуровень, ТВ (NTSC, PAL, SECAM), по шине, по шаблону, по длительности, по последовательности |
|
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ | |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ |
Интерполяция | Sin(x)/x |
| Курсорные измерения | По оси X и по оси Y | |
| Автоматические измерения | Амплитуда, частота, период, среднее значение, RMS | |
| Сохранение данных | Внутренняя память:10 настроек и 4 формы сигнала для логического анализатора, 4 осциллограммы; запись на внешний |
|
| Математика | Сумма, разность, инверсия | |
| ОБЩИЕ ДАННЫЕ |
Напряжение питания | 100…240 В, 50 / 60Гц , |
| Габаритные размеры | 370 × 180 × 120 мм | |
| Масса | 1 кг | |
| Комплект поставки | Шнур питания (1), аналоговый делитель 1:1,10:1 (2), интерфейсный кабель, руководство по эксплуатации |
|
| Опции | Батарейное питание |
