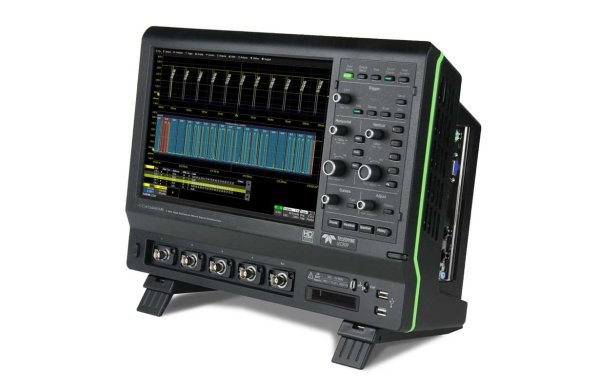

Осциллограф смешанных сигналов LeCroy HDO4034-MS

Артикул: 1-15744

• Полоса пропускания: 350 МГц
• Число вх. каналов (аналоговые): 4
• Частота дискретизации (по всем каналам): 2.5 Гвыб/с
• Память (на канал): 25 MБ/кан
• Максимальная память (при объединении): 25 MБ
• Опция памяти (на канал/при объединении): 25/ 50 MБ
• Дисплей (сенсорный): 30 см
• Число цифровых каналов:16
• Частота дискретизации в циф. кан.: 1.25 Гвыб/с
• Минимальная длительность импульса: 2 нс
• Максимальная частота вх. сигнала по шине: 250 МГц





Осциллограф смешанных сигналов с увеличенным разрешением АЦП LeCroy HDO4034-MS

Компания Teledyne LeCroy представила новую линейку цифровых запоминающих осциллографов со встроенным логическим анализатором серии HDO-MS: HDO4000-MS и HDO6000-MS, которые сочетают в себе 16 цифровых каналов, технологию высокого разрешения HD4096, глубокую память и компактный форм-фактор.

Новая серия включает 9 моделей с полосами пропускания от 200 МГц до 1 ГГц. Между собой модели отличаются полосой пропускания, глубиной памяти, числом каналов и набором аналитических возможностей. Все модели HDO-MS обладают большим 12,1” дисплеем с сенсорным экраном, интуитивно понятным интерфейсом для улучшения работы, мощными средствами отладки, плюс: имеют полный набор автоматических измерений и математических функций. Все это превращает осциллографы серии HDO-MS в одну измерительную систему для аналоговых, цифровых и сигналов последовательной передачи данных.

Встраиваемые системы становятся все более сложными, поэтому для их анализа необходим мощный осциллограф смешанных сигналов. В дополнение к 16 цифровым каналам, серия осциллографов HDO-MS поставляется с базовым набором средств отладки цифровых систем:. Аналоговые и Цифровые условия запуска, набор временных измерений, поиск по шаблону, возможности просмотра информации о протоколе передачи данных (на логическом и физическом уровне), извлечение данных из потока сообщений последовательного протокола для цветографического отображения этих данных на дисплее и пр. являются идеальными инструментами для точной и быстрой проверки и отладки в сложных встраиваемых системах. Эти функции дополняют комплексный набор инструментов HDO, который включает в себя такие инструменты как: WaveScan (быстрый поиск событий), режим предыстории (прокрутка осциллограмм назад во времени), сбор данных в сегментированном режиме (расширяет возможности глубокой памяти), и LabNotebook (генерация отчета нажатием одной кнопки). Дополнительные программные пакеты анализатора спектра и анализа мощности расширяют возможности осциллографов, использующих технологию высокого разрешения. Используя 12-битную архитектуру АЦП, осциллографы смешанных сигналов серии HDO-MS позволяют добиться высокой точности измерений, повысить эффективность отладки и анализа, улучшить возможности тестирования и обеспечить непревзойденные результаты в таких отраслях как телекоммуникация, автомобильная промышленность, энергетика.



Особенности

• 2 и 4 аналоговых + 16 цифровых каналов
• Полосы пропускания: 200 МГц, 350 МГц, 500 МГц, 1 ГГц
• Разрешение АЦП: 12 бит
• Частота дискретизации до 2,5 ГГц в аналоговом канале, до 1,25 ГГц в цифровом канале
• Объем памяти: аналоговые каналы 12,5 МБ (опция до 25 МБ/кан), цифровые каналы 25 МБ (50 МБ)
• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям
• Авто- и курсорные измерения, функции математического анализа
• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция
синхронизации и декодирования по сигналам шин USB2, DigRF V4, ARINC 429,
I2C, SPI, UART, RS232, CAN, FlexRay, LIN, MIL-STD-1553 и др.)
• Перекрестная синхронизация между аналоговыми и цифровыми входами
• Возможность интеграции с пакетами MathCad, MatLab, Excel
• Поддержка программных опций по анализу спектра, анализу мощности, анализу телекоммуникационных масок и глазковых диаграмм
• Приложения LabNotebook – для создания отчетов и документирования результатов работы
• «Открытая» платформа на базе ОС WIN 7 (64 bit)
• Большой цветной сенсорный ЖКИ (31 см)

Технические характеристики

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Число каналов 4
Полоса пропускания (-3 дБ) 350 МГц
Время нарастания 1 нс
Ограничение полосы 20, 200 МГц
Коэф. отклонения (Коткл.) 50 Ом: 1 мВ/дел…1 В/дел;
1 МОм: 1 мВ/дел…10 В/дел
Погрешность установки Коткл. ± ± 0,5 %
Диапазон установки смещения 50 Ом:
1 мВ – 4,95 мВ: ± 1,6 В; 5 мВ – 9,90 мВ: ± 4 В; 10 мВ – 19,8 мВ: ± 8 мВ; 20 мВ – 1 В: ± 10 В
1 МОм:
1 мВ – 4,95 мВ: ± 1,6 В; 5 мВ – 9,90 мВ: ± 4 В;
10 мВ – 19,8 мВ: ± 8 мВ; 20 мВ – 100 мВ: ± 16 В;
102 мВ – 198 мВ: ± 80 В; 200 мВ – 1 В: ± 160 В
1,02 В – 10 В: ± 400 В
Погрешность уст. смещения ± (1 % + 0,5% от полной шкалы + 0,02% от макс. смещ. + 1 мВ)
Входной импеданс 1 МОм / 15 пФ или 50 Ом
Макс. входное напряжение 50 Ом: 5 В ср. кв.; 1 МОм: 400 В макс. (на нагр. 1 МОм)



КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ
Коэф. развертки (Кразв.) 200 пс/дел…2500 с/дел
Погрешность установки Кразв. ± 2,5 х 10-6
Режимы работы Внутр. и внеш. развертка (Y-T и X-Y)



СИНХРОНИЗАЦИЯ
Источники синхросигнала Один из каналов, вход внеш. синхр., вход внеш. синхр./10, от сети, быстрый фронт
Режимы запуска развертки Автоматический, ждущий, однократный
Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
Вход внешней синхронизации 1 МОм (± 2 %) / 15 пФ; входной диапазон: Внеш.: ± 400 мВ; Внеш./10: ± 4 В
Предзапуск 0-100% от полной длины памяти
Послезапуск 0-10,000 делений
Диапазон внутренней синхронизации ±4,1 делений от центра
Виды (типы) синхронизации Основная (фронт, длительность, ТВ), интеллектуальная (глич, рант, длительность, скорость нарастания, интервал и.т.д), по шаблону, по логической последовательности, каскадная (каскадная, по качеству, по подтвержденному первому), по результатам измерений



АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
Разрешение по вертикали 12 бит (15 бит в режиме увелич. разрешения (ERES))
Макс. частота дискретизации (однократный сигнал) 2,5 ГГц
Эквивалентная частота дискр. 125 ГГц (периодический сигнал)
Интерполяция Линейная, Sin X / X
Длина записи (станд.) 12,5 МБ/канал (25 МБ при объед.)
Длина записи (опции) Опция L: 25 МБ/канал (50 МБ при объед.)
Сегментированная память До 10.000 сегментов с межсегментным временем 1 мкс
Режимы сбора данных Выборка, пик. детектор (> 1 нс); усреднение (2 / … / 512); накопление; однократный запуск



ЦИФРОВЫЕ КАНАЛЫ
Число каналов 16
Макс. частота вх. сигнала 250 МГц
Частота дискретизации на канал 1,25 ГГц
Макс. входное напряжение ± 30 Впик
Длина записи (станд.) 25 МБ (делится между активными каналами)
Длина записи (опции) L: 50 МБ (делится между активными каналами)
Группирование по уровню D0-D7; D8-D15
Пороговые уровни TTL, ECL, CMOS (2,5/ 3,3/ 5 В), PECL, LVDS или определенные пользователем (- 10 В … + 10 В)
Погрешность установки порога срабатывания ± (3% от уст. + 100 мВ)
Входное сопротивление 100 кОм/5 пФ
Мин. длительность вх. импульса 2 нс
Задержка между каналами 350 пс
Функции Измерение временных параметров двоичных последовательностей, поиск двоичных комбинаций в параллельной шине



АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ И МАТЕМАТИКА
Количество параметров 30 измерений
Режим отображения До 8 измерений одновременно с отображением статистики и гистограмм
Математика Более 25 стандартных функций, включая БПФ (возможность отображение до 2-х графиков математики, объединение 2-х операторов)



ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ
Интерфейсы Ethernet-10/100BaseT (2), USB (6), USBTMC, RS-232, SVGA, DVI, HDMI; Опции: GPIB
Расширенный запуск развертки Выбросы, импульсы, огибающая, логические условия (Pattern)
Декодирование сигналов низкоскоростных шин данных Опция синхронизации и декодирования сигналов шин USB2, DigRF V4, ARINC 429, I2C, SPI, UART, RS232, CAN, FlexRay, LIN,
MIL-STD-1553, AudioBus, DigRF 3G, MIPI D-PHY CSI-2
Режим WaveScan Поиск аномалий по захваченному сигналу – 20 параметров сигнала



ОБЩИЕ ДАННЫЕ
ЖК-дисплей TFT сенсорный экран 31 см, (WXGA), разрешение 1280 x 800
Напряжение питания 120…240 В (± 10 %), 45…440 Гц (автовыбор)
Габаритные размеры (В х Ш х Г) 291,7 х 399,4 х 131,3 мм
Масса 5,86 кг
Комплект поставки Шнур питания (1), делитель х10 (2/4 по числу каналов), логический пробник (16 каналов)
