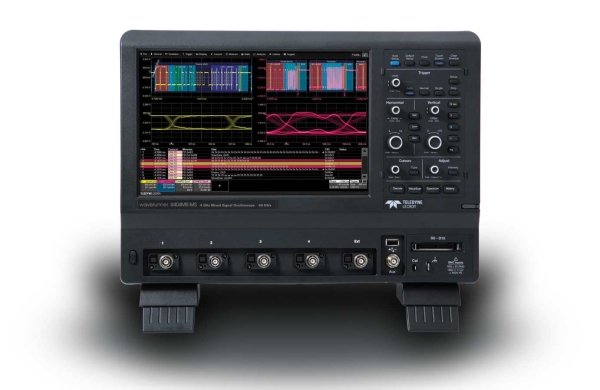

Осциллограф WaveRunner 8254MR с опциями EMB TDME+Q-SCAPE+SPECTRUM

Артикул: 1-378987

Тип осциллографа: Цифровой; Число каналов: 4; Полоса пропускания: 2,5 ГГц; Максимальная частота дискретизации: 40 ГГц; Максимальный объем памяти: 128 МБ; АЦП (бит): 8; Сопротивление входа: 1 МОм; Сопротивление 2 входа: 50 Ом; Особенности: Предустановлены опции EMB-TDME+Q-SCAPE+SPECTRUM. Высокая скорость обновления экрана до 1 млн. осц./с. Режим WaveScan, поиск аномалий в длинной записи по 20 условиям. Усовершенствованный интерфейс пользователя (MAUI). Авто- и курсорные измерения, сегментированная память, расширенные функции математического анализа. Приложение LabNotebook – для создания отчетов и документирования результатов работы. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook для создания отчетов и документирования результатов. Поддержка программных опций по анализу мощности (PWR), цифровые фильтры (DFP2), экранная архитектура Q-Scape (режим мультизакладок).; Интерфейс: USB LAN Опция - GPIB; Дисплей: TFT, 31,0, 1280х800, сенсорный; Масса (кг): ; Госреестр СИ: №67292-17 до 14.04.2022 г.

Предустановленные опции:

Пакет для измерения, синхронизации, декодирования, графического анализа и построения глазковых диаграмм проколов: I2C, SPI, UART-RS232.

Инновационная технология мультизакладокQ-ScapeTM
Архитектура многооконного отображения Single, Dual, Mosaic
Независимые настройки отображения сетки экрана для каждого окна до 20 сеток на окно

Уникальные возможности анализа спектра
Два независимых диапазона для анализа в частотной области
Детальное рассмотрение сигнала в частотном домене в виде, как это представляется на анализаторе спектра и присущими ему пользовательскими настройками.

Преимущества осциллографов Teledyne LeCroy серии WaveRunner
1. Широкоформатный сенсорный экран высокого разрешения WXGA (1280x800, 16 x 9, диагональ 31 см)
2. Улучшенный интерфейс MAUI с функцией OneTouch для удобства управления и эффективности в работе.
3. Кнопка «Add New/ Добавить новый» для быстрого создания осциллограмм на экране.
4. Схема синхронизации обеспечивает захват сигналов последовательной передачи до 3 Гб/ с.
5. Нажимные ручки двойного действия. Регуляторы уровня синхронизации, смещения по вертикали и задержки времени имеют функцию нажатия,
обеспечивая мгновенную уста новку нулевых значений (Zero Offset, Zero Delay).
6. Кнопки управления осциллограммами: настройка канала, растяжка, математика и вызов сигнала из памяти, мультиплексный интерфейс регуляторов Коткл (по вертикали) и Кразв (по горизонтали).
7.Специализированная ручка управления курсорами: выбор типа курсора, размещение курсора на осциллограмме и считывание значения, не открывая меню управления.
8. Выделенные кнопки быстрого доступа к наиболее востребованным режимам инструментов отладки.
9. Набор встроенных инструментов повышающих эффективность использования осциллографа
• WaveScan Быстрое сканирование аналоговых, цифровых или сигналов параллельных цифровых шин для детектирования аномалий, используя возможности мощной поисковой машины
• LabNotebook – Функция сохранения всех полученных результатов и данных для создания пользователем отчетов нажатием всего одной кнопки.
• Режим History (История) – воспроизведение из памяти

Технические характеристики

Тип осциллографа Цифровой
Число каналов 4
Полоса пропускания 2,5 ГГц
Максимальная частота дискретизации 40 ГГц
Максимальный объем памяти 128 МБ
АЦП (бит) 8
Сопротивление входа 1 МОм
Сопротивление 2 входа 50 Ом
Особенности Предустановлены опции EMB-TDME+Q-SCAPE+SPECTRUM. Высокая скорость обновления экрана до 1 млн. осц./с. Режим WaveScan, поиск аномалий в длинной записи по 20 условиям. Усовершенствованный интерфейс пользователя (MAUI). Авто- и курсорные измерения, сегментированная память, расширенные функции математического анализа. Приложение LabNotebook – для создания отчетов и документирования результатов работы. Возможность интеграции с пакетами MathCad, MatLab, Excel. Приложение LabNotebook для создания отчетов и документирования результатов. Поддержка программных опций по анализу мощности (PWR), цифровые фильтры (DFP2), экранная архитектура Q-Scape (режим мультизакладок).
Интерфейс USB | LAN | Опция - GPIB
Дисплей TFT, 31,0, 1280х800, сенсорный
