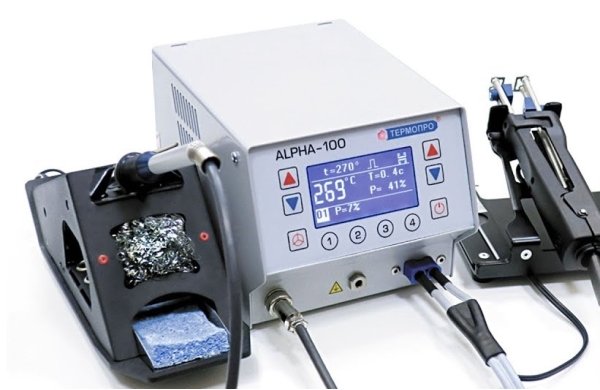

Паяльная станция ТЕРМОПРО АЛЬФА-102-ИТ-М36а

Артикул: 2-375799

  • Напряжение питания, В 220-230
  • Максимальная потребляемая мощность, Вт 100 (150)
  • Мощность паяльника (1 канал), Вт 100
  • Авторегулировка рабочей мощности, % 0-100
  • Диапазон рабочих температур, ˚С 100-450
  • Точность поддержания температуры, ˚С +- 1.5
  • Габариты корпуса, мм 180х135х125
  • Масса паяльника «Альфа-100», кг 0.045
  • Масса паяльной станции, кг 3
  • Срок службы станции не менее 7 лет
  • Гарантия производителя 3 года

Двухканальная паяльная станция ~36 В с паяльником 100Вт и вторым каналом для подключения импульсного термоинструмента (комплектация импульсными термоинструментами обсуждается при заказе)



Флагманская паяльная станция АЛЬФА-102 ИТ это симбиоз одноканальной станции АЛЬФА-100 с импульсной паяльной станцией ФРЦ-150 в одном компактном корпусе. К этой паяльной станции возможно подключение до 5-ти различных термоинструментов

Универсальность применения

При проектировании паяльной станции были использованы современные методы математического моделирования термических процессов. Это позволило получить максимальную теплоотдачу и быстродействие системы. В результате вы можете быть уверены в том, что мелкие контакты на плате не перегреваются, а контакты с большой теплоемкостью паяются быстро. Эти преимущества особо заметны при работе с многослойными платами.  При распайке разъемов  АЛЬФА-100 с таким же успехом  справляется как с тонкими проводами, так и с проводами большого сечения

Технология динамического терморегулирования

В XXI веке уже недостаточно, чтобы паяльник просто поддерживал заданную температуру наконечника. Теперь необходимо управлять динамикой нагрева. Динамическое терморегулирование полностью решает проблему перегрева легких контактов за счет автоматического дозирования мощности. В тоже время всегда есть большой запас энергии, который будет быстро передан в насадку при обнаружении  массивного контакта.

100 Ватт мощности, сосредоточенные на кончике маленькой паяльной насадки это не шуточная энергия, которая требует всестороннего контроля. Технология динамического терморегулирования (ТдТ) в паяльных станциях серии АЛЬФА-100 осуществляется путем постоянного автоматического изменения мощности паяльника в зависимости от теплоемкости паяемого контакта, которую станция определяет вычисляя скорость отклонения температуры от номинальной.

Для обеспечения качественной работы технологии ТдТ в паяльных станциях АЛЬФА-100 применена быстродействующая и точная система контроля температурына основе шестнадцатиразрядных  АЦП, которые считывают показания  термодатчика каждого паяльника более 120 раз в секунду. Электронное управление непрерывно поддерживает обратную связь с паяльником, вычисляя скорость отклонения температуры наконечника. Затем  осуществляется управляющее воздействие - мгновенная передача в паяльник оптимальной дозы энергии.На практике инструменту редко требуется мощность выше 50 ватт, и это видно на индикаторе мощности во время работы. Кроме того, в АЛЬФА-100 предусмотрена возможность принудительного ограничения мощности инструмента специально для соответствия требованиям некоторых отраслевых стандартов

Продвинутый функционал

Паяльные станции серии АЛЬФА-100 не только отлично держат температуру и регулируют мощность. Вторым достоинством этих паяльных систем является развитый функционал. Настройка параметров пайки  осуществляется через интуитивно понятное меню, а часто используемые функции выведены на кнопки прямого доступа.

Все параметры системы могут быть защищены паролем, что исключает несанкционированную перенастройку. Состояние параметров пайки отображено на контрастном экране паяльной  станции с помощью понятных пиктограмм и символов. Станции  осуществляют самодиагностику с оповещением оператора о неисправностях

  • Дежурный режим снижения температуры при простое паяльника продлевает ресурс наконечников и снижает энергопотребление
  • Автоматическое выключение обеспечивает безопасность эксплуатации и экономию электроэнергии

Следующие функции предоставляют технологам возможность полностью контролировать температурный режим пайки на производстве

  • Регулируемый допустимый диапазон рабочих температур от Тмин. до Тмакс
  • Фиксация рабочей температуры
  • 4 ячейки для записи рабочих температур, которые можно выбирать одним нажатием кнопок прямого доступа. Содержимое этих ячеек может быть защищено от перезаписи
  • Температурная поправка для компенсации температурных потерь наконечника

Кнопки прямого доступа  паяльной системы АЛЬФА

  • Кнопки увеличения и уменьшения температуры (они же используются для навигации по меню и изменения параметров пайки)
  • 4 кнопки вызова из памяти записанных рабочих температур
  • Кнопка входа в меню
  • Кнопка «Standby» для принудительного выключения инструмента в любой момент

Защита и безопасность персонала и продукции

Паяльная станция сертифицирована в соответствии с регламентами EAC. Для выполнения требований по защите персонала АЛЬФА-100 выпускается в исполнениис питанием от сети ~36 В. Паяльный инструмент питается безопасным напряжением =18В  от отдельной обмотки трансформатора.

Правильная ESD защита имеет большое значение при производстве печатных узлов ответственного назначения

В станциях  АЛЬФА-100 это решается несколькими конструктивными способами

  • Стальной корпус оснащен жестким заземлением всех внутренних элементов в одной точке
  • Подключение паяльника по пяти проводной схеме. При этом сердечник нагревателя через разъем паяльника отдельным проводом соединяется с шиной заземления паяльной станции
  • Подключение к заземлению через контакт в вилке шнура продублирован винтом заземления на задней панели

Эргономичная подставка паяльника

Тяжелая стальная подставка паяльника вряд ли когда опрокинется. Подставка подключается к паяльной станции АЛЬФА-100 через разъем на задней панели. Подставка заземлена и имеет нажимной элемент. Когда паяльник размещен в подставке, сигнал поступает на паяльную станцию, по этому сигналу станция начинает отсчет времени для перевода паяльника в дежурный режим

Особенности и преимущества

  • 100% отечественная разработка с использованием новейших технологий термомоделирования и 20-ти летнего опыта инженеров-термистов компании Термопро – ведущего производителя термостолов и ИК-систем в России
  • Альфа-100 - один из лучших по теплоотдаче среди резистивных паяльников ведущих мировых производителей
  • Динамическая система термоуправления не только точно поддерживает заданную температуру, но и управляет динамикой процесса за счет автоматического подбора мощности для каждого контакта в зависимости от его теплоемкости.
  • Есть возможность принудительного ограничения рабочей мощности для выполнения требований некоторых отраслевых стандартов
  • Эргономичный паяльник, сбалансированный в руке с комфортной накладкой. Вес всего 45 грамм. Ручка никогда не нагревается выше 40 градусов. Смена наконечника на ходу за 5-10 секунд
  • Совместимость с наконечниками ведущих мировых производителей
  • Автоматический переход в дежурный режим и полное отключение при длительном простое инструмента
  • Запоминание 4х различных режимов пайки
  • Высокая надежность благодаря применению специальных материалов, используемых в космической промышленности. Гарантия производителя 3 года
  • Полная антистатическая защита. Возможность эквипотенциальной пайки

Характеристики

  • Напряжение питания, В 220-230
  • Максимальная потребляемая мощность, Вт 100 (150)
  • Мощность паяльника (1 канал), Вт 100
  • Авторегулировка рабочей мощности, % 0-100
  • Диапазон рабочих температур, ˚С 100-450
  • Точность поддержания температуры, ˚С +- 1.5
  • Габариты корпуса, мм 180х135х125
  • Масса паяльника «Альфа-100», кг 0.045
  • Масса паяльной станции, кг 3
  • Срок службы станции не менее 7 лет
  • Гарантия производителя 3 года

Комплектация

  • Блок управления
  • Кабель питания
  • Паяльник
  • Подставка под паяльник
  • Комплект ЗИП
  • Термопинцет
  • Руководство по эксплуатации
  • Упаковка
