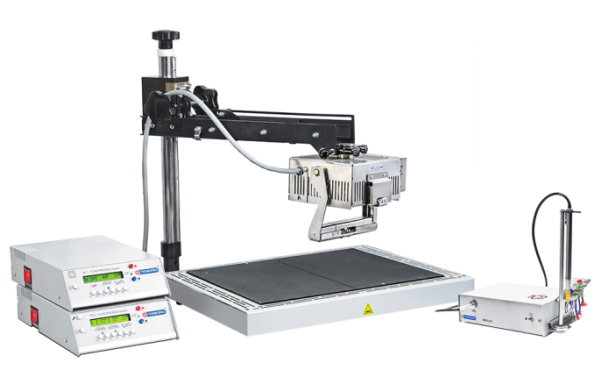

Инфракрасная паяльная станция ИК-650 ПРО ИКВ/Л-100 комплект «АКТИВ»
Инфракрасная паяльная станция с верхним нагревателем для больших чипов (зона излучения 96х96 мм). Включены все блоки комплекта БАЗОВЫЙ.
ВМ 0.45 электровакуумный пинцет.
ИК станция с электровакуумным пинцетом - это удобное перемещение BGA компонентов и аккуратное извлечение отпаянного компонента BGA с защитой от статики.
Технические характеристики верхнего ИК нагревателя ИКВ/Л-100 ПРО /увеличенная + лазер/
- Напряжение питания [В/Гц]: ~220-230 / 50-60Гц
- Число степеней свободы телескопического штатива: 4 перемещения - по вертикали / по горизонтали/ поворот вокруг штатива/ поворот вокруг оси верхнего нагревателя/
- Номинальная мощн. [Вт] при напряжении 230 В: 800
- Размер керамического нагревателя верхнего излучателя [мм]: 95х95
- Максимальная рабочая температура [°С] при напряжении 230В: 650
- Длина волны ИК излучения [мкм]: 2-10
- Наличие лазерного указателя центра излучателя: да
- Комплектация плоскими диафрагмами шт./[мм] (всегда в комплекте): 5/ 50х50, 60х60, 70х70, 80х80, 90х90
- Комплектация запатентованными 3D-концентраторами ИК лучей шт./[мм]: 3/ 60х60, 80х80, 100х100 /в комплекте/
- Совместимость с терморегуляторами: ИК 1-10 КД ПРО
Технические характеристики термостола НП 34-24 ТП 2-10 АБ (или КД) ПРО
- Размер рабочей поверхности термостола: 340х240 (2 независимых зоны нагрева)
- Температура рабочей поверхности термостола: 350° С (максимальная)
- Номинальная мощность термостола: 2800 Вт (2 зоны по 1400 Вт)
- Рекомендуемые габариты печатной платы: до 350х250 мм
- Максимальные габариты печатной платы: до 400х300 мм
Технические характеристики ВМ-0.45
- Насос вакуумный диафрагменный
- Мощность: 5 Вт
- Номинальное напряжение питания: 12 В
- Достигаемое разряжение: -0,45 кгс/см (примерно 550 мбар)
- Режим работы: кратковременный
- Безотказная наработка не менее: 150 ч /работа насоса/
- Средний уровень шума не более: 55 дБа
- Габаритные размеры блока управления: 160 х 120 х 50 мм
Гарантия 3 года, на инструменты – 1 год, на расходные материалы – гарантия на проверку
Комплектация
1. ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
2. ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
3. ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
4. НП 34-24 ПРО двухзонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи заказчика. При звонке менеджера можно уточнить, если нужен другой термостол.
5. ТП 2-10 АБ ПРО двухканальный терморегулятор обеспечивает управление температурой нагрева термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы, при желании - сообщите менеджеру о замене).
6. ВМ 0.45 электровакуумный пинцет.
7. ПДШ-300 шарнирный прижим для установки термодатчика на печатную плату.
8. ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
9. ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Комплект поставки ВМ-0.45:
• Блок управления вакуумного захвата: 1 шт.
• Педаль управления ножная: 1 шт.
• Рукоятка с трубкой: 1 шт.
• Адаптер питания 12В 1А: 1 шт.
• Кронштейн - держатель рукоятки: 1 шт.
• Провод заземления: 1 шт.
• Насадка изогнутая ф 0,7 мм: 1 шт.
• Насадка изогнутая ф 1,8 мм: 1 шт.
• Насадка прямая ф 0,7 мм: 1 шт.
• Насадка прямая ф 1,8 мм: 1 шт.
• Насадка изогнутая ф 0,41 мм: 1 шт.
• Насадка ф 0,25 мм: 1 шт.
• Присоски ф5мм, ф8мм, ф13 мм: комплект
• Фильтрующий материал: 1 шт.
