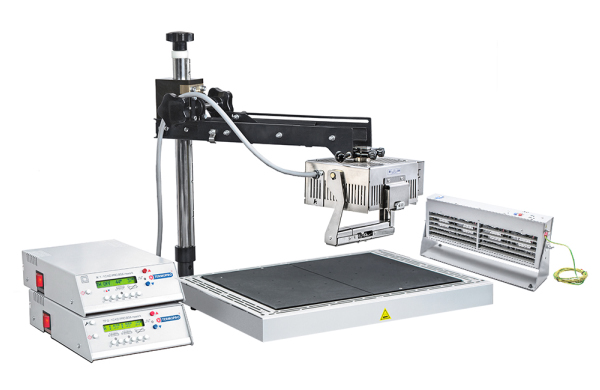

Инфракрасная паяльная станция ИК-650 ПРО ИКВ/Л-100 комплект «ОПТИМУМ»
Инфракрасная паяльная станция с верхним нагревателем для больших чипов (зона излучения 96х96 мм). Включены все блоки комплекта БАЗОВЫЙ + FC-500 воздушный охладитель.
ИК станция с воздушным охладителем FC-500 обеспечивает безопасное контролируемое охлаждение печатных плат в соответствии с термопрофилем. Контролируемое охлаждение, в отличии от естественного, обеспечивает формирование правильной и прочной кристаллической структуры припоя, повышая надежность электронного модуля.
Технические характеристики верхнего ИК нагревателя ИКВ/Л-100 ПРО /увеличенная + лазер/
- Напряжение питания [В/Гц]: ~220-230 / 50-60Гц
- Число степеней свободы телескопического штатива: 4 перемещения - по вертикали / по горизонтали/ поворот вокруг штатива/ поворот вокруг оси верхнего нагревателя/
- Номинальная мощн. [Вт] при напряжении 230 В: 800
- Размер керамического нагревателя верхнего излучателя [мм]: 95х95
- Максимальная рабочая температура [°С] при напряжении 230В: 650
- Длина волны ИК излучения [мкм]: 2-10
- Наличие лазерного указателя центра излучателя: да
- Комплектация плоскими диафрагмами шт./[мм] (всегда в комплекте): 5/ 50х50, 60х60, 70х70, 80х80, 90х90
- Комплектация запатентованными 3D-концентраторами ИК лучей шт./[мм]: 3/ 60х60, 80х80, 100х100 /в комплекте/
- Совместимость с терморегуляторами: ИК 1-10 КД ПРО
Технические характеристики термостола НП 34-24 ТП 2-10 АБ (или КД) ПРО
- Размер рабочей поверхности термостола: 340х240 (2 независимых зоны нагрева)
- Температура рабочей поверхности термостола: 350° С (максимальная)
- Номинальная мощность термостола: 2800 Вт (2 зоны по 1400 Вт)
- Рекомендуемые габариты печатной платы: до 350х250 мм
- Максимальные габариты печатной платы: до 400х300 мм
Технические характеристики FC-500
- Номинальное напряжение питания / макс. Ток =12 В / 1А
- Максимальный расход воздуха: 2,3 м³ /мин
- Режим работы: непрерывный или кратковременный
- Средний уровень шума не более: 40 дБа
- Габаритные размеры изделия: 80х 150 х310 мм
Гарантия 3 года, на инструменты – 1 год, на расходные материалы – гарантия на проверку
Комплектация
1. ТЕРМОПРО - ЦЕНТР многофункциональное программное приложение для управления паяльной станцией ИК-650 ПРО.
2. ИКВ/Л-100 ПРО подвижный штатив + верхний нагреватель со сменными диафрагмами для ограничения зоны нагрева печатной платы (сменные диафрагмы для верхнего нагревателя ИК станции ограничивают зону нагрева печатной платы (отверстия 50х50, 70х70, 80х80, 90х90 мм)). Зона излучения: 96х96 мм.
3. ИК 1-10 КД ПРО терморегулятор обеспечивает управление температурой верхнего нагревателя ИК станции и контроль температуры печатной платы.
4. НП 34-24 ПРО двухзонный широкоформатный термостол для равномерного подогрева печатных плат. ИК станция может комплектоваться и другим термостолами серии НП и ИКТ в зависимости от задачи заказчика. При звонке менеджера можно уточнить, если нужен другой термостол.
5. ТП 2-10 АБ ПРО двухканальный терморегулятор обеспечивает управление температурой нагрева термостола НП 34-24 ПРО (терморегулятор может быть заменен на ТП 2-10 КД ПРО, со встроенным каналом измерения температуры платы, при желании - сообщите менеджеру о замене).
6. FC-500 воздушный охладитель.
7. ПДШ-300 шарнирный прижим для установки термодатчика на печатную плату.
8. ТД-1000 внешний термодатчик для контроля температуры печатной платы при пайке BGA.
9. ФСМ-15, ФСК-15 (по 10 шт.) БОНУС - фторопластовые стойки для установки печатных плат на рабочую поверхность термостола ИК станции.
Комплект поставки FC-500:
• Блок вентиляторов на подставке: 1 шт.
• Адаптер питания ~220 / =12В 1А: 1 шт.
• Кабель USB: 1 шт.
• Провод заземления: 1 шт.
