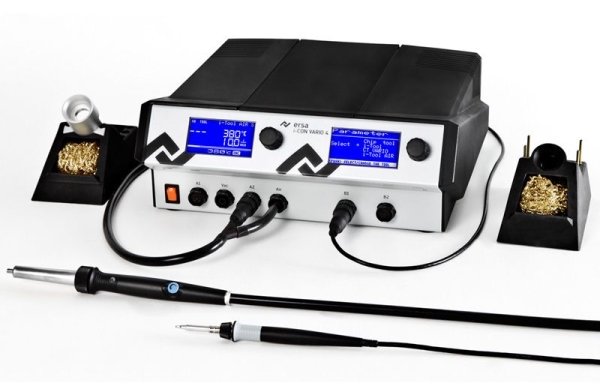

Четырёхканальная антистатическая паяльная станция для монтажа и демонтажа Ersa i-CON VARIO 4 с термофеном i-TOOL AIR S и паяльником i-TOOL
Артикул: 0ICV4000AI
i-Con Vario 4 – серия антистатических многоканальных станций, отвечающих самым строгим требованием, предъявляемым к профессиональному паяльному оборудованию. Этот флагман серии i-Con предлагает пользователю четыре инструмента для одновременного выполнения нескольких задач: новый термофен для эргономичной пайки и выпаивания горячим воздухом i-Tool Ais S (200 Вт) с бесконтактной передачи энергии, высокоэффективный паяльник i-Tool, обеспечивающий мощность в 150 Вт, микропинцет Chip Tool Vario (80 Вт) для работ с самыми маленькими SMD – компонентами и вакуумный термоотсос X-Tool (120 Вт). Естественно, возможно подключить и другие инструменты Ersa.
Все функциональные возможности, в том числе термофен, создание вакуума для термоотсоса и функция i-Op, объединены в одном блоке управления станцией. Кроме того, в станции реализованы интерфейсы для управления агрегатом локальной воздухоочистки Ersa EA110 Plus i или устройством инфракрасного подогрева IRHP, а также имеется USB-порт.
Полностью антистатическое исполнение. При помощи носителя памяти формата microSD можно сохранять и загружать значения параметров паяльной станции.
Четырехканальная паяльно-ремонтная антистатическая станция с унифицированным блоком управления (500 Вт), укомплектованная миниатюрным паяльником i-Tool с пиковой мощностью 150 Вт, миниатюрным термофеном Air-S (200 Вт). Инструменты снабжены подставками соответствующей формы.
Технические характеристики станции Ersa i-CON VARIO 4
| Габаритные размеры, мм |
300 x 280 x 115 |
| Вес, кг |
10,0 |
| Антистатическое исполнение |
да |
| Предохранитель (инерционный) |
4,0 А |
| Максимальная краткосрочная мощность нагрева |
500 Вт |
| Средняя мощность |
2 х 160 Вт |
| Рабочее напряжение станции |
230 В |
| Вторичное напряжение для питания инструментов |
24 В |
| Диапазон температур |
150…450 °C |
| Диапазон температур для i-TOOL AIR S |
50…550 °C |
| Колебания температуры в состоянии покоя инструмента |
< ± 2 °C |
| Сопротивление между жалом и массой |
< 2 Ом |
| Напряжение утечки между жалом и массой |
< 2 мВ |
| Подача воздуха i-TOOL AIR S |
внутренняя, от 2 до 20 л/мин |
| Сила вакуумного разрежения X-TOOL |
до 700 мбар |
| Интерфейсы на передней стороне |
две карты microSD |
| Интерфейсы на задней стороне |
Система воздухоочистки ERSA, плитка предварительного нагрева IRHP100, сигнал готовности, сигнал режима спячки, разъем USB 2.0, выравнивание потенциалов 4 мм |
| Технология термостабилизации (в зависимости от инструмента) |
SENSOTRONIC, RESISTRONIC |
| Средства отображения |
Два ЖК-дисплея с синей подсветкой |
| Проверка соответствия |
с нормами VDE, CE и требованиям к ЭМС |
Подключаемое оборудование
- Термофен Ersa i-TOOL AIR S (0470BRJ)
- Паяльник Ersa i-TOOL (0100CDJ)
- Термопинцет Ersa CHIP TOOL (0450MDJ)
- Термопинцет Ersa CHIP TOOL VARIO (0460MDJ)
- Демонтажное устройство Ersa X-TOOL (0720EDJ)
- Демонтажное устройство Ersa X-TOOL VARIO (0740EDJ)
- Паяльник Ersa i-TOOL HIGH POWER (0240CDJ)
- Паяльник Ersa TECH TOOL (0640ADJ)
- Паяльник Ersa MICRO TOOL (0270BDJ)
- Адаптер Ersa VARIO TOOL (0ICV207)
- Вакуумный захват Ersa VAC-Pen (0VP020)
Технические характеристики термофена Ersa i-TOOL AIR S
| Вес (без кабеля) |
90 г |
| Длина / диаметр рукоятки, мм |
220 / 25 |
| Длина кабеля |
1,5 м |
| Антистатическое исполнение (ESD) |
да |
| Рабочее напряжение |
24 В |
| Мощность |
200 Вт |
| Температурный диапазон |
50-550 °C |
| Подача воздуха |
2-20 л/мин, регулировка на инструменте |
Технические характеристики паяльника Ersa i-TOOL
| Вес (без кабеля) |
30 г |
| Длина кабеля |
1,5 м |
| Антистатическое исполнение (ESD) |
да |
| Рабочее напряжение |
24 В |
| Мощность |
150 Вт |
| Время разогрева до 350 °C |
10 с |
| Температурный диапазон |
150-450 °C |
| Колебания температуры в состоянии покоя инструмента |
< ± 2 °C |
| Датчик режима энергосбережения |
в рукоятке паяльника |
Стандартная комплектация
- - Паяльная станция Ersa i-CON VARIO 4
- - Термофен Ersa i-TOOL AIR S (0470BRJ)
- - Наконечник 0472BR
- - Подставка для термофена 0A55
- - Паяльник Ersa i-TOOL (0100CDJ)
- - Наконечник 0102CDLF16
- - Подставка для паяльника 0A50
Наконечники (головки, жала, сопла) для подключаемых инструментов
- Сменные наконечники - серия 472 для термофена Ersa i-TOOL AIR S.
- Сменные наконечники - серия 102 для паяльника Ersa i-TOOL.
- Сменные наконечники - серии 422, 452 для термопинцета Ersa CHIP TOOL.
- Сменные наконечники - серия 462 для термопинцета Ersa CHIP TOOL VARIO.
- Сменные наконечники - серия 722 для демонтажного устройства Ersa X-TOOL.
- Сменные наконечники - серия 742 для демонтажного устройства Ersa X-TOOL VARIO.
- Сменные наконечники - серия 242 для паяльника Ersa i-TOOL HIGH POWER.
- Сменные наконечники - серия 212 для термопинцета Ersa MICRO TOOL.
- Сменные наконечники - серия 612 для термопинцета Ersa TECH TOOL.
|
