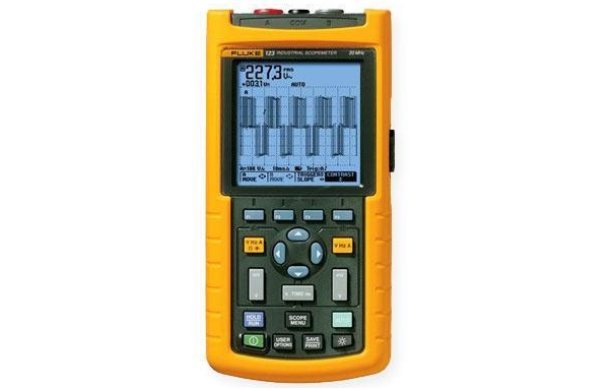

| Портативные осциллографы-мультиметры ScopeMeter® серии 120 Простота использования трех объединенных приборов Компактный прибор ScopeMeter 120 – прочное устройство для поиска неисправностей и проведения монтажных работ в промышленных условиях. Это поистине интегрированный испытательный инструмент, объединяющий осциллограф, мультиметр и “безбумажный” регистратор в одном удобном приборе, предлагаемом за приемлемую цену. С помощью этого прибора вы быстро определите источник проблем в системах оборудования, измерения, управления и электропитания. • Цифровой осциллограф с двумя входами, работающий на частотах 40 и 20 МГц • Двухканальный цифровой мультиметр с разрешением 5000 единиц в режиме True-RMS • Регистратор TrendPlot™- с двумя входами • Удобная функция автоматического запуска Connect-and-View™- для автоматической работы • Тестирование состояния шин в промышленных системах (Fluke 125) • Экранированные измерительные провода для использования осциллографа, измерений сопротивления и проводимости • Измерение мощности и гармоник сигналов (Fluke 125) • До 7 часов работы от батарей • Категория безопасности 600 V CAT III • Интерфейс с оптронной развязкой для соединения с компьютером и принтером (поставляется дополнительно) • Прочный компактный корпус |
| Удобная функция автоматического запуска Connect-and-View™- для автоматической работы Работающие с осциллографами специалисты знают, что порой запустить прибор довольно непросто. Неправильные настройки дают неустойчивые и иногда неправильные результаты. Уникальная разработка компании Fluke система Connect-and-View (“подключай и смотри”) распознает форму сигнала и автоматически устанавливает правильные параметры запуска. Она обеспечивает устойчивые, надежные и воспроизводимые графики практически для любого сигнала включая сигналы электроприводов и сигналы управления без единого нажатия на кнопку. Система мгновенно распознает изменение сигналов и изменяет настройки, что опять обеспечивает устойчивое изображение. |
| Использование TrendPlot™ поможет быстро найти нерегулярные сбои Использование TrendPlot™ поможет быстро найти нерегулярные сбои Наиболее сложны для поиска сбои, происходящие время от времени - нерегулярные. Они могут быть вызваны плохими соединениями, пылью, грязью, коррозией, дефектными проводами или разъемами, и т.п. Вам не надо быть рядом, чтобы увидеть их – ваш Fluke ScopeMeter сделает это. |
|
 |
 |
 |
| Режим проверки состояния шин позволяет анализировать качество сигналов в промышленных сетях |
Система Connect-and-View позволяет анализировать даже самые сложные сигналы электроприводов |
| Основные характеристики | |||
| Fluke 123 | |||
| Полоса пропускания | 20 MHz | ||
| Максимальная частота выборки в режиме реального времени | 25 MS/s | ||
| Максимальный объем записываемых данных (число точек для каждого входа) | 512 | ||
| Число входов | 2 | ||
| Чувствительность входа | 5 мВ, 500 В/дел. | ||
| Дисплей и режимы его работы | |||
| Монохромный дисплей | • | ||
| Режим отображения огибающих | • | ||
| Запуск развертки | |||
| Режим запуска Connect-and-View™ | • | ||
| По фронту, однократный, автоколебательный | • | ||
| Видеосигналы | • | ||
| Выбор определенной строки | • | ||
| Внешний (• = стандартный, ITP120 - дополнительный) | ITP120 | ||
| Дополнительные функции | |||
| Курсоры | |||
| Двойной вход TrendPlot™ | • | ||
| Режим тестирования состояния шины | |||
| Расширенные функции измерения мощности | |||
| Сохранение настроек и содержимого экрана | 10 | ||
| Мультиметр истинных среднеквадратичных значений | • | ||
| Компьютерная программа: FlukeView ScopeMeter (опционально) | • | ||
| Безопасность, питание и условия гарантии | |||
| EN61010-1 CAT III | 600 V | ||
| Время работы от батареи (часы), тип | 7, NiMH | ||
| Сетевой адаптер/зарядное устройство в комплекте | • | ||
| Интерфейс для подключения к ПК и принтеру (дополнительный) | • | ||
| Срок гарантии (годы) на основное изделие | 3 | ||
| Технические характеристики | ||
| Полоса пропускания | Fluke 125: | 40 МГц |
| Fluke 124: | 40 МГц | |
| Fluke 123: | 20 МГц | |
| Двухканальный измеритель истинных действующих значений | Постоянное и переменное напряжение, сопротивление, прозвонка цепей, тестирование диодов | |
| Ток, температура, ёмкость, относительные измерения в дБ, пик-фактор | ||
| Самописец | Автоматическое масштабирование по вертикали и по времени. | |
| Отображение текущего, Мин, Макс и среднего значений. | ||
| Курсорные измерения | Fluke 125/124: | ?T, 1/?T, V, ?V, время нарастания и спада импульсов |
| Частота выборки | 25 MS/s | |
| Количество входов и АЦП | 2 | |
| Диапазон развёрток | Fluke 125/124: | 20 нс - 1 мин/деление |
| Fluke 123: | 10 нс - 1 мин/деление | |
| Входная чувствительность | 5 мВ - 500 В/деление | |
| Режимы синхронизации | Connect-and-View™ (автоматический режим), Непрерывная развёртка, Однократная развёртка, По уровню, Видео, Внешняя |
|
| Определение выбросов | до 40 нс | |
| Осциллографические измерения | Осциллографические измерения | |
| Режим измерения гармоник | Fluke 125 | |
| Максимальная длина записи | 512 мин/макс точек на вход | |
Память |
Fluke 125/124: | 20 экранов и настроек |
| Fluke 123: | 10 экранов и настроек | |
| Требования к окружающей среде | ||
| Рабочая температура | от 0 ºC до 50 ºC | |
| Температура хранения | от -20°С до +60°С | |
| Допустимая высота эксплуатации | 3,000 м | |
| Категория безопасности | ||
| Электрическая безопасность | 600V CAT III (EN61010-1) | |
| Механические и общие характеристики | ||
| Габариты | 232 x 115 x 50 мм | |
| Вес | 1.2 кг | |
| Гарантия | 3 года на сам прибор, 1 год на аксессуары | |
| Время работы от аккумулятора | 7 часов при использовании NiMH аккумуляторов | |
| RS232/USB интерфейс | Оптически изолированный интерфейс, использующий опциональные кабели PM9080 или OC4USB для подключения к ПК |
|
| Информация для заказа | |
| Наименование модели | Наименование модели |
| Fluke 12X | Все модели включают: AC120 Зажим "крокодил" BB120 Экранированый BNC адаптер Брошюра для произведения запуска HC120 хомуты PM 8907 Зарядное устройство/сетевой адаптер STL120 Комплект экранированных измерительных проводов Руководство по эксплуатации (на компакт-диске) Fluke 124/125: VPS40 Измерительный щуп 40 MГц, 10:1 В комплект модели Fluke 125 также входят: Токоизмерительные клещи I400s для измерения переменного тока |
| SCC120 | C120 Жёсткий пластиковый кейс OC4USB Интерфейсный кабель USB SW90W Программное обеспечение |
| Fluke 124 | Industrial ScopeMeter (40 MГц) |
| Fluke 124/S | Industrial ScopeMeter (40 MГц) + SCC120 |
| Fluke 123 | Industrial ScopeMeter (20 MГц) |
| Fluke 123/S | Industrial ScopeMeter (20 MГц) + SCC120 |
| Тестовые кабели, пробники и зажимы для промышленного использования | |
| STL120 | Комплект экранированных измерительных проводов (красный и серый) |
| TL220 | SureGrip™ Industrial Test Lead Kit |
| Сумки и Чехлы | |
| C125 | Мягкая сумка |
| C75 | Сумка для вспомогательных инструментов |
| Токовые клещи | |
| 80i-110s | Токовые клещи для измерения переменного тока (200А) |
| i200s | Токовые клещи для измерения переменного тока (200А) |
