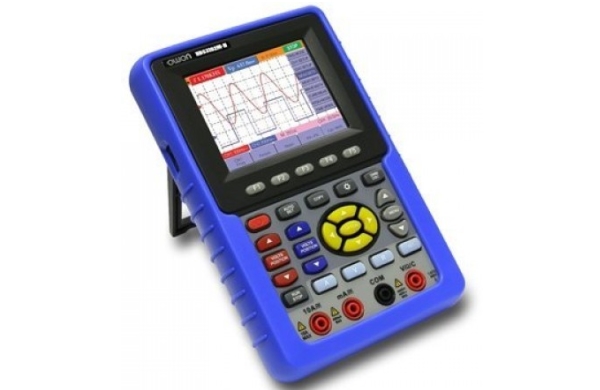

Портативный осциллограф-мультиметр OWON HDS3102M-N

Артикул: 1-386260

  • Полоса пропускания: 100 МГц;
  • Максимальная частота дискретизации : в реальном времени 500 МГц;
  • Количество каналов: 2;
  • Глубина памяти 6K, вертикальное разрешение 8 бит;
  • Чувствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 5 нс/дел - 100 с/дел;
  • Синхронизация: Edge, Video (чет. или нечет. поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ;
  • Автоматические измерения 20 параметров, встроенный частотомер;
  • 4 ячейки памяти для запоминания осциллограмм;
  • Математические функции: сложение, вычитание, умножение, деление, FFT;
  • Режим курсорных измерений

Назначение

HDS3102M-N - это портативный 2-х канальный цифровой запоминающий осциллограф-мультиметр (скопметр) с полосой пропускания 100 МГц. Осциллограф выполнен на базе 8 битного АЦП с частотой дискретизации 500 МГц.

Осциллограф HDS3102M-N имеет объём памяти 6 КБ на канал, 5 видов автоматических измерений, курсорные измерения (Δt, ΔV), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY. Встроенный мультиметр имеет гальваническую развязку от осциллографа и обеспечивает измерение: постоянного и переменного напряжения, силу постоянного и переменного тока, сопротивления, ёмкости, выполнять прозвонку цепи и тест диодов. Цветной высококонтрастный дисплей осциллографа-мультиметра HDS3102M-N изготовлен на базе ЖК-индикатора с разрешением 640x480 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения.

Для обработки входных сигналов HDS3102M-N имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор». Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму. Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более. Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций. В режиме «Самописец» осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин. Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT).

Осциллограф имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм.

Осциллограф-мультиметр HDS3102M-N имеет интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных.

Осциллограф HDS3102M-N может одновременно вывести на экран до 6 осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер.

Питается HDS3102M-N как от сети, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов.

Для транспортировки и хранения прибора прилагается алюминиевый компактный кейс, в котором кроме прибора размещаются все необходимые аксессуары и принадлежности.

Особенности

  • Полоса пропускания: 100 МГц;
  • Максимальная частота дискретизации : в реальном времени 500 МГц;
  • Количество каналов: 2;
  • Глубина памяти 6K, вертикальное разрешение 8 бит;
  • Чувствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 5 нс/дел - 100 с/дел;
  • Синхронизация: Edge, Video (чет. или нечет. поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ;
  • Автоматические измерения 20 параметров, встроенный частотомер;
  • 4 ячейки памяти для запоминания осциллограмм;
  • Математические функции: сложение, вычитание, умножение, деление, FFT;
  • Режим курсорных измерений;
  • Регистратор до 3000 фреймов, регулируемая чувствительность запуска, сохранение осциллограмм нажатием одной кнопки;
  • Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест;
  • Новый дизайн и более удобное управление;
  • Кнопка управления подсветкой, дата и время;
  • Цветной ЖК-дисплей (3.7"), разрешение 640x480;
  • Интерфейсы: RS-232, USB device, USB диск;
  • Встроенный литиевый аккумулятор обеспечивает до 4 часов автономной работы.

Технические характеристики

Параметр Значение
ОСЦИЛЛОГРАФ
Дискретизация
Режим дискретизации Нормальная дискретизация
Обнаружение пиковых значений
Усреднение данных
Частота дискретизации 1 ГГц
Входы осциллографа
Развязка на входе Связь по постоянному току, связь по переменному току, развязка на землю
Входной импеданс 1 МОм ± 2% соединенный параллельно с емкостью 10 пФ ± 5 пФ
Коэффициент ослабления щупа 1Х, 10Х, 100Х, 1000Х
Максимальное допустимое входное напряжение 400 В (пиковое значение)
Время задержки канала (типичное) 150 пс
Горизонтальная развертка
Диапазон частот дискретизации 0,25 Гц – 1 ГГц
Метод интерполяции осциллограмм (sin x)/x
Длина записи 6К точек в каждом канале
Погрешность частоты дискретизации и времени задержки ±10-4 (любой временной интервал, равный или более 1 мс)
Точность измерения временного интервала (∆Т) (полная ширина полосы) Одиночный: ±(1 интервал дискретизации +10-4 х показание+0,6 нс)
Усреднение по 16: (1 интервал дискретизации +10-4 х показание+0,4 нс)
Горизонтальная развертка
Аналого-цифровой преобразователь Синхронная дискретизация в обоих каналов при разрешении 8 бит
Диапазон смещений ±1 В (5 мВ/деление – 100 мВ/деление),
±40 В (200 мВ/деление – 5 В/деление)
Аналоговая полоса пропускания 100 МГц
Полоса пропускания при регистрации однократного сигнала Полная полоса пропускания
Низкочастотный предел (по уровню -3 дБ при связи по переменному току) ≥ 5 Гц (для разъема типа BNC)
Время нарастания фронта (типичное при использовании BNC-разъема) ≤ 3,5 нс
Погрешность коэффициента усиления постоянного тока ±3%
Погрешность измерения постоянного сигнала (при режиме дискретизации «усреднение данных») Разность напряжений (∆V) между любыми двумя точками на осциллограмме после усреднения более чем по 16 осциллограммам: ±(3%+0,05 делений)
Запуск
Диапазон уровней запуска ±6 делений от центра экрана
Погрешность уровня запуска (типичная) для сигнала со временем нарастания и временем спада равным или более 20 нс ±0,3 деления
Смещение момента запуска 655 делений в сторону упреждающего запуска и 4 деления в сторону запаздывающего запуска
Диапазон времени задержки запуска 10 нс – 10 с
Настройка на уровень 50% (типичная) Работа при частоте входного сигнала равной или более 50 Гц
Режим запуска по синхроимпульсу видеосигнала Поддерживаются системы NTSC, PAL и SECAM с любой частотой кадра или строки
Частотомер
Разрядность показания 6 разрядов
Частотный диапазон При связи по переменному току: от 2 Гц до предельной частоты пропускан
Режимы работы Если выбран запуск по фронту, частотомер работает в одноканальном режиме
Если выбран режим поочередного запуска, частотомер работает в двухканальном режиме
Если выбран запуск по видеосигналу, частотомер не будет работать
Измерения
Курсорные измерения Позволяют измерить разность напряжений (∆V) и временной интервал (∆Т) между курсорами
Автоматические измерения Позволяют измерить размах сигнала, среднее значение, среднеквадратичное значение, частоту, период, максимальное и минимальное напряжение, напряжение верхнего и нижнего уровней, амплитуду, амплитуду выбросов на фронте и перед фронтом импульса, время нарастания и время спада, длительность заднего фронта импульса, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, величину задержки А→B , величину задержки А→B
Щуп осциллографа
Положение 1Х
Полоса пропускания От 0 до 6 МГц
Уровень ослабления 1:1
Диапазон компенсации 15 пФ – 35 пФ
Входное сопротивление 1 МГц ± 2%
Входной импеданс 85 пФ – 115 пФ
Входное напряжение < 200 В постоянное напряжение + пиковое переменное напряжение
Положение 10Х
Полоса пропускания Полная полоса пропускания осциллографа
Уровень ослабления 10:1
Входное сопротивление 10 МГц ± 2%
Входной импеданс 14,5 пФ – 17,5 пФ
Входное напряжение < 600 В постоянное напряжение + пиковое переменное напряжение
МУЛЬТИМЕТР
Предел измерения Разрешение Точность
Постоянное напряжение (VDC)
Входной импеданс: 10 МОм.
Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения).
400,0 мВ 100 мкВ ±(1%+2)
4,000 В 1 мВ
40,00 В 10 мВ
400,0 В 100 мВ
1000,0 В 1 В
Переменное напряжение (VAC)
Входной импеданс: 10 МОм.
Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение).
Частотный диапазон: 40–400 Гц.
Отображаемое значение: эффективное значение синусоидальной волны.
4,000 В 1 мВ ±(1%+3)
40,00 В 10 мВ
400,0 В 100 мВ
750,0 В 1 В ±(1,5%+3)
Постоянный ток (DC)
40,00 мА 10 мкА ±(1,5%+1)
400,0 мА 100 мкА ±(1,5%+1)
10 А 10 мА ±(3%+3)
Переменный ток (АC)
40,00 мА 10 мкА ±(1,5%+1)
400,0 мА 100 мкА ±(2%+1)
10 А 10 мА ±(5%+3)
Сопротивление
400,0 Ом 0,1 Ом ±(1%+3)
4,000 кОм 1 Ом ±(1%+1)
40,00 кОм 10 Ом
400,0 кОм 100 Ом
4,000 МОм 1 кОм
40,00 МОм 10 кОм ±(1,5%+3)
Емкость
51,20 нФ 10 пФ ±(3%+3)
512,0 нФ 100 пФ
5,120 мкФ 1 нФ
51,20 мкФ 10 нФ
100 мкФ 100 нФ
Параметр Значение
Проверка диодов
Диапазон напряжений 0–1,5 В
Прозвонка электрических цепей
Если сопротивление обследуемой цепи менее 50 Ом звучит сигнал
Адаптер питания
Источник питания переменное напряжение 100-240 В 50/60 Гц
Выходное напряжение постоянное 1,5 В
Выходной ток 1500 мА
Батарея встроенная литий-ионная батарея 7,4 В
Общие характеристики
Размеры 18 см х 11,5 см х 4 см
Масса 645 г
Дисплей цветной жидкокристаллический дисплей 3,7 дюйма
Разрешение дисплея 640 (по горизонтали) х 480 (по вертикали) пикселов
Цветность дисплея 65536 цветов

Комплект поставки

Наименование Количество
1 Скопметр цифровой HDS3102M-N 1
2 Батарея 1
3 Адаптер постоянного тока 1
4 Щуп осциллографа 2
5 Измерительный провод мультиметра 2
6 Кабель mini-USB 1
7 Модуль для измерения малых емкостей 1
8 Инструменты для регулировки щупов 1
9 Кабель USB или кабель RS-232C 1
10 Инструкция по эксплуатации 1
11 Компакт-диск (программное обеспечение) 1
12 Выходной разъем для тестового прямоугольного сигнала 1 кГц, 5 В 1
