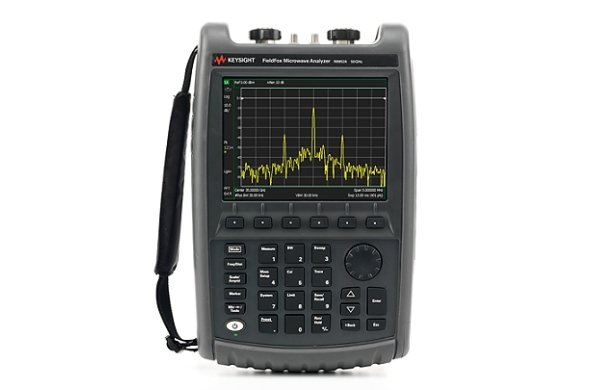

Портативный ВЧ-анализатор FieldFox, 6,5 ГГц
- Диапазон частот: до 6,5 ГГц
- Стандартная конфигурация включает анализатор антенно-фидерных устройств
- Опции векторного анализатора цепей, анализатора спектра, измерителя мощности, векторного вольтметра и др.
- Возможность одновременного измерения расстояния до неоднородности и параметров отражения
- Одновременное измерение всех четырех S-параметров
- Высокая точность измерений в режиме анализатора спектра (0,5 дБ) без предварительного прогрева
- Упрощение калибровки с помощью функции QuickCal
- Масса 3,0 кг
| Максимальная частота | 6,5 ГГц |
|---|---|
| Начальная частота (анализатор АФУ / ВАЦ) | 30 кГц |
| Начальная частота анализатора спектра | 5 кГц |
| Динамический диапазон | 95 дБ |
| Выходная мощность | –1 дБм |
| Зашумленность графика | 0,004 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Максимальная скорость (201 точка, 1 развертка) | 210 мс |
| Анализатор антенно-фидерных устройств | Да |
| Анализатор спектра | Да |
| Векторный анализатор цепей | Да |
| Приложения |
|
| Компоненты |
|
| Дополнительные возможности, связанные с АФУ/ВАЦ |
|
| Дополнительные функции анализатора сигналов |
|
| Системные возможности |
|
| Диапазон ослабления аттенюатора (стандарт. компл.) | 30 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 5 дБ |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | - |
| Средний уровень собственных шумов (1 ГГц) | –155 дБм |
| Максимальная полоса анализа / пропускания | - |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -113 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -111 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -110 дБн/Гц |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +15 дБм |
| Наличие измерительных приложений | Да |
| Частота | 5 кГц до 6 ГГц |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Опции расширения полосы анализа | 5 МГц |
| Опции расширения диапазона частот | 6 ГГц |
| Уровень производительности | ◆◆◆◇◇◇ |
| Приложения для сотовой связи | - |
| Приложения для цифрового видео | - |
| Приложения общего назначения |
|
| Приложения для систем беспроводной связи | - |
| Ручные | Да |
