• Разрешающая способность 10 нВ при измерении напряжения постоянного тока (8,5 разрядов)
• Погрешность измерения напряжения постоянного тока за год: 0,0008% (0,0004% - по дополнительному заказу)
• Погрешность передачи размера единицы от эталона при измерении напряжения постоянного тока: 0,000005%
• Cкорость измерения - 100000 отсчетов/с (4,5 разрядов)
• 2- и 4-проводные схемы измерения сопротивления с компенсацией смещения
• Непревзойденные возможности измерения напряжения переменного тока

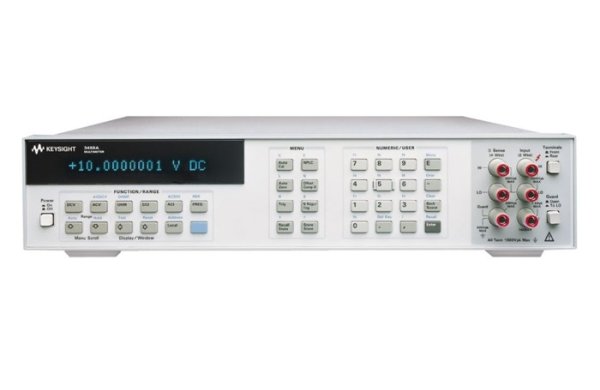

Когда испытания требуют как точности, так и скорости измерения, 3458A предлагает скорости преобразования до 100000 отсчетов, а также 110 автоматических переключений пределов измерений и более 340 возможных изменений установок за секунду. В случае приоритета точности измерений следует установить разрешающую способность 8,5 разрядов, тогда погрешность преобразования составит 0,00001%. Кроме того, для улучшения точности измерения, имеется широкий набор математических функций и функций фильтрации.
Измерение напряжения постоянного тока
• 5 пределов: 0,1 В; 1 В; 10B; 100 B; 1000 В
• Разрешение от 8,5 до 4,5 разрядов
• До 100000 отсчетов/с (при разрешении 4,5 разряда)
• Максимальная чувствительность: 10 нВ
• Погрешность за 24 часа: 0,00006%
• Погрешность за год: 0,0008% (0,0004% по дополнительному заказу)
• Погрешность передачи размера единицы от эталона/линейность: 0,000005%
Измерение сопротивления
• 9 пределов: от 10 Ом до 1 ГОм
• 2 и 4проводные схемы измерения с компенсацией смещения
• До 50000 отсчетов/с (5,5 разряда)
• Максимальная чувствительность: 10 мкОм.
• Погрешность за 24 часа: 0,00022%
Измерение напряжения переменного тока
• 6 пределов: 10 мВ; 100 мВ; 1 В; 10B; 100 B; 1000 В
• Диапазон частот: от 1 Гц до 10 МГц
• До 50 отсчетов/с
• Выбор метода измерения: аналоговое преобразование сигнала в среднеквадратическое значение, метод синхронных выборок или метод случайных выборок
• Наименьшая погрешность измерения: 0,010%
Измерение силы постоянного тока
• 8 пределов: от 100 нА до 1 A
• До 1350 отсчетов/с (5.5 разрядов)
• Максимальная чувствительность: 1 пА
• Погрешность за 24 часа: 0,0014%
Измерение силы переменного тока
• 5 пределов: 100 мкА; 1 мА; 10 мА; 100 мА; 1 A
• Диапазон частот: от 10 Гц до 100 кГц
• До 50 отсчетов/с
• Погрешность за 24 часа: 0,05%
Измерение частоты и периода
• Используются пределы измерения напряжения переменного тока или силы переменного тока
• Диапазон измерения частоты: от 1 Гц до 10 МГц
• Диапазон измерения периода: от 100 нс до 1 с
• Погрешность измерения частоты и периода: 0.01%
• Открытый или закрытый вход
Максимальные скорости измерения
• 100000 отсчетов/с (4,5 разрядов)
• 50000 отсчетов/с (5,5 разрядов)
• 6000 отсчетов/с (6,5 разрядов)
• 60 отсчетов/с (7,5 разрядов)
• 6 отсчетов/с (8,5 разрядов)
Выборочные скорости выполнения операций
• Пересылка отсчетов по шине GPIB или во внутреннюю память: 100000 отсчетов/с
• Автоматическое переключение пределов: 110/с
• Переключение функций или пределов: 340/с
• Возможность постобработки данных, запомненных во внутренней памяти
Технические характеристики
| Функции | Погрешности (% от отсчета +% от предела) |
| Напряжение постоянного тока | |
| Пределы | от 100 мВ до 1000 В |
| Погрешность | 0,0008 + 0,000005 (24 часа, предел 1 мВ) |
| Истинное СКЗ напряжения переменного тока | |
| Пределы | от 10 мВ до 1000 В |
| Погрешность | 0,007 + 0,002 (1 год, предел 10 В) |
| Сопротивление | |
| Пределы | от 10 Ом до 1 ГОм |
| Погрешность | 0,001 + 0,00005 (1 год, предел 100 кОм) |
| Математические функции | Измерение с нулевым значением масштабирование, смещение, усредняющий фильтр, однополюсный фильтр, линеаризация термосопротивления, нормирование результатов в dBm, dB (дБм, дБ), погрешность в %, допусковые испытания, статистика |
| Память отсчетов (разрядность 16 бит) | |
| стандартная | 10249 |
| расширенная | 65536 (опция 001) |
| Интерфейсы | GPIB |
| Питание | 100 В/120 В (127 В)/220 В (230 В)/240 В ± 10% Частота сети питания: от 45 до 66 Гц и от 360 до 440 Гц (при напряжении сети питания 100/120 В) |
| Потреблемая мощность | 80 ВА максимум, 30 Вт средняя |
Комплект поставки: набор измерительных щупов с пробниками, cетевой шнур, руководство по эксплуатации, руководство по калибровке, справочное руководство по работе с передней панелью, краткое справочное руководство, сертификат калибровки, запасные предохранители, трафареты для клавиатуры.
Опции
| 3458A-001 Расширенная память отсчетов |
| 3458A-002 Опорный источник с высокой стабильностью |
Принадлежности
| 11058A Пара измерительных проводников с малой термо-ЭДС (вилка Banana - вилка Banana), 0,9 м |
| 11059A Набор пробников типа Кельвин (4 проводника длиной 1 м каждый) |
| 11062A Набор зажимов типа Кельвин (2 зажима в комплекте) |
