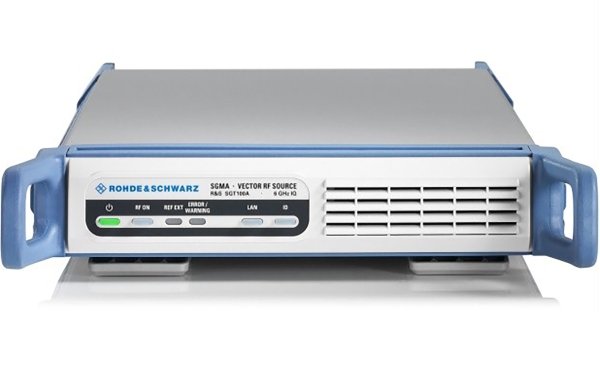

Преобразователь частоты R&S®SGU100A это второй прибор из серии компактных низкопрофильных приборов серии SGMA - специально разработанной для автоматизированных измерительных систем (ATE), особенно с ограниченным пространством на рабочем столе или в измерительной стойке. Он позволяет расширить диапазон частот с 12 ГГц до 20 или 40 ГГц. В связке с генератором R&S®SGS100A, представляет собой решение с минимальным форм-фактором на рынке векторной генерации сигналов. На частотах выше 12 ГГц преобразователь обладает полосой частот I/Q-модуляции до 2 ГГц, что делает его идеальным решением для применения в сверхширокополосных аэрокосмических и военных приложениях. Система из нескольких приборов может быть связана для построения фазокогерентной системы, что будет полезным для приложений по формированию диаграммы направленности и систем фазированных антенных решеток.
Описание
- Диапазон входных частот от 10 МГц до 12,75 ГГц.
- Диапазон выходных частот от 10 МГц до 20 или 40 ГГц
- Поддержка импульсной и I/Q-модуляции при наличии внешних модулирующих сигналов.
- Полоса I/Q-модуляции до 2 ГГц.
- При объединении с генератором SGS100A - система имеет минимальный форм-фактор, работая как один инструмент.
- Управление осуществляется через генератор SGS100A по интерфейсам LAN, USB или PCIe посредством приложения SGMA-GUI.
- Малое время установки частоты и уровня - не более 2 мс по шине PCIe.
- Возможность построения фазокогерентных систем.
- Потребляемая мощность 40 или 70 Вт для 20 или 40 ГГц.
Технические характеристики
|
Краткие технические характеристики |
||
|
Частота |
||
|
Диапазон выходных частот |
с опциями R&S®SGU-B120/ -B120V |
от 10 МГц до 20 ГГц |
|
с опциями R&S®SGU-B140/ -B140V |
от 10 МГц до 40 ГГц |
|
|
Диапазон входных частот |
|
от 10 МГц до 12,75 ГГц |
|
Время установки частоты |
при дистанционном управлении через разъем PCIe в комбинации с R&S®SGS100A. |
|
|
Уровень |
||
|
Специфицируемый диапазон уровней с опцией SGU-B120 или -B120V без опции SGU-B26 |
||
|
10 МГц <f≤50 МГц |
от -10 дБм до +8 дБм |
|
|
|
50 МГц <f≤ 12 ГГц |
от -10 дБм до +15 дБм |
|
|
12 ГГц <f≤ 20 ГГц |
от -10 дБм до +17 дБм |
|
Специфицируемый диапазон уровней с опцией SGU-B120 или -B120V с опцией SGU-B26 |
||
|
|
10 МГц <f≤50 МГц |
от -100 дБм до +8 дБм |
|
|
50 МГц <f≤ 12 ГГц |
от -100 дБм до +13 дБм |
|
|
12 ГГц <f≤ 20 ГГц |
от -100 дБм до +15 дБм |
|
Специфицируемый диапазон уровней с опцией SGU-B140 или -B140V без опции SGU-B26 |
||
|
|
10 МГц <f≤50 МГц |
от -10 дБм до +7 дБм |
|
|
50 МГц <f≤ 12 ГГц |
от -10 дБм до +13 дБм |
|
|
12 ГГц <f≤ 40 ГГц |
от -10 дБм до +15 дБм |
|
Специфицируемый диапазон уровней с опцией SGU-B140 или -B140V с опцией SGU-B26 |
||
|
|
10 МГц <f≤50 МГц |
от -100 дБм до +7 дБм |
|
|
50 МГц <f≤ 12 ГГц |
от -100 дБм до +11 дБм |
|
|
12 ГГц <f≤ 40 ГГц |
от -100 дБм до +13 дБм |
|
Разрешающая способность |
|
0,01 дБ |
|
Время установки уровня |
при дистанционном управлении через разъем PCIeв комбинации с R&S®SGS100A, без переключений механического ступенчатого аттенюатора |
|
|
Максимально допустимый уровень обратной мощности |
|
0,5 Вт |
|
Чистота спектра |
||
|
Гармонические составляющие |
f>12 ГГц, уровень ≤ 8 дБм |
< -30 дБн |
|
Негармонические составляющие |
12 ГГц <f≤20 ГГц |
< -56 дБн |
|
Широкополосный шум |
|
< -142 дБн(CW) |
|
Вход LO |
||
|
Диапазон входных частот |
с опцией SGU-B120 или -B120V |
|
|
10 МГц <fвых≤ 12 ГГц |
от 10 МГц <f≤ 12 ГГц |
|
|
12,75 ГГц <fвых≤20 ГГц |
от 6,375 ГГц до 10 ГГц |
|
|
с опцией SGU-B140 или -B140V |
||
|
10 МГц <fвых≤ 12 ГГц |
от 10 МГц <f≤ 12 ГГц |
|
|
12,75 ГГц <fвых≤25,5 ГГц |
от 6,375 ГГц до 12,75 ГГц |
|
|
25,5 ГГц <fвых≤40 ГГц |
от 6,375 ГГц до 10 ГГц |
|
|
Уровень подаваемой мощности |
fвых> 12 ГГц |
от +7дБм до +13 дБм |
|
Фазокогерентные выходы |
||
|
Диапазон выходных частот |
с опцией SGU-B120 или -B120V |
|
|
12 ГГц <fвых≤ 20 ГГц |
от 12 ГГц до 20 ГГц |
|
|
с опцией SGU-B140 или -B140V |
||
|
12 ГГц <fвых≤19,5 ГГц |
от 12 ГГц до 19,5 ГГц |
|
|
19,5 ГГц <fвых≤40 ГГц |
от 9,75 ГГц до 20 ГГц |
|
|
Диапазон выходной мощности |
|
от +7дБм до +13 дБм |
|
Импульсная модуляция (внутренний импульсный модулятор) |
||
|
Источник модуляции |
|
Внешний |
|
Подавление в паузе |
|
> 80 дБ |
|
Время фронта / среза |
10% - 90% |
< 20 нс |
|
Частота повторения импульсов |
|
от 0 до 10 МГц |
|
I/Q модуляция |
||
|
Полоса модуляции |
fвых> 12 ГГц |
до 2 ГГц |
|
Вектор ошибок |
измеренный с 16QAM, фильтр на основе квадратного корня из косинуса α = 0,5, символьная скорость 10 МГц, fвых> 12 ГГц |
< (2 % + 0,04 % × f/ ГГц) |
|
Дистанционное управление |
||
|
Интерфейсы |
|
PCIe, Ethernet, micro USB тип B |
|
Общие данные |
||
|
Питание |
|
AC, 100-240 В, 50-60 Гц |
|
Потребляемая мощность |
с опцией SGU-B120 или -B120V |
40 Вт |
|
с опцией SGU-B140 или -B140V |
70 Вт |
|
|
Габаритные размеры |
Ш-В-Г (мм) |
250-52,5-401 |
|
Масса |
полностью оснащенный |
4 кг |
