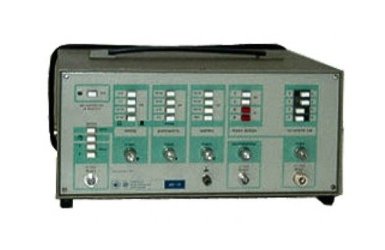

Прибор для поверки осциллографов И1-11
Генератор И1-11 предназначен для проверки ПХ У-трактов осциллографов с полосой пропускания 0-10 МГц. Прибор И1-11 может использоваться для проверки ПХ линейных четырехполюсников (видеоусилителей, делителей и т. д.) с оговоренной полосой частот, а также в качестве модуляционного генератора с улучшенными параметрами формы сигнала для отработки, исследования и проверки радиотехнических устройств общего и специального назначения.
Режимы работы:
Режим I - одинарная последовательность импульсов положительной и отрицательной полярности со скважностью не менее 100±20
Режим II - одинарная последовательность импульсов положительной и отрицательной полярности со скважностью 2±0,1 (меандр).
| Технические характеристики | ||
| Режим I | Режим II | |
| Длительность фронта, не более | 10 нс | 0,1 мкс |
| Длительность среза, не более | 100 нс | 0,5 мкс |
| Выброс на вершине импульса, не более, % | 2 | 1 |
| Амплитуда на внешней нагрузке 50 Ом | 0,005-65 В | |
| Погрешность установки амплитуды | 0,1U | 0,1U |
| Погрешность установки задержки | ±(0,1Д+0,03) мкс | ±(0,1Д+0,03) мкс |
| Длительность импульсов | 1-100 мкс | 0,05-5 мс |
| Период повторения импульсов | 0,1-10 | 0,1-10 |
| Погрешность установки периода, % | 0,1Т | 0,1Т |
| Общие параметры | |
| Мощность | 70 В*А. |
| Габариты | 360х184х332 мм |
| Масса | 9 кг |
