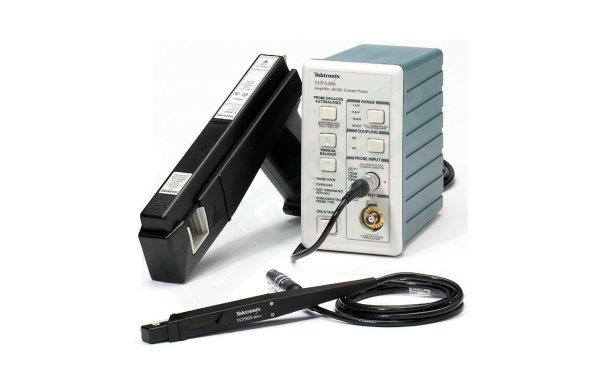

Пробник для постоянного и переменного тока Tektronix TCP0150

Артикул: 1-370757

  • Полоса пропускания - от постоянного тока до ≥20 МГц (–3 дБ). Уменьшение с ростом частоты. См. рис. 1. (Рассчитывается по времени нарастания при полосе пропускания равной 0,35/время нарастания сигнала)
  • Время нарастания сигнала ≤17,5 нс
  • Макс. ср. кв. ток 150 А
  • Макс. пиковый импульсный ток 500 А
  • Минимальная чувствительность 5 мА (при настройке в осциллографе 1 мВ/деление)
  • Диапазоны тока 25 A и 150 А

TCP0150 — это высокопроизводительный и удобный токовый пробник для постоянного и переменного тока до 150 А, предназначенный для использования при непосредственном подключении к интерфейсу пробников TekVPI™. Этот токовый пробник постоянного и переменного тока обеспечивает полосу пропускания 20 МГц в регулируемом диапазоне измерения тока от 25 А до 150 А. С его помощью можно также измерять слабые токи с точностью измерения до 5 мА на одно деление, что важно для получения широкого динамического спектра токов при слабых и сильных сигналах измерения.

Возможности и преимущества

  • Удобство и точность измерения постоянного и переменного тока
  • Непосредственное подключение к осциллографам с интерфейсом пробников TekVPI™
  • Полоса пропускания от постоянного тока до 20 МГц
  • Максимальный допустимый ток 150 Аср. кв.
  • Пиковый импульсный ток 500 А
  • Высокая точность с погрешностью постоянного тока менее чем 1 %
  • Точное измерение малых токов вплоть до 5 мА
  • Низкий шум и слабый дрейф по постоянному току
  • Автоматическое масштабирование и отображение единиц измерения и показаний на экране осциллографа
  • Дистанционное управление пробником с осциллографа с помощью интерфейсов GPIB/USB
  • Раздельная конструкция головки пробника для простоты подсоединения к проводникам
  • Простота размагничивания и автоматическая установка нуля
  • Доступ к элементам управления, сведениям о рабочем состоянии пробника и диагностическим индикаторам на корпусе пробника и в легкодоступном экранном меню пользовательского интерфейса осциллографа

Области применения

  • Источники питания
  • Полупроводниковые устройства
  • Инверторные преобразователи
  • Электронные балласты
  • Промышленные и бытовые электроприборы
  • Приводы электродвигателей
  • Транспортные системы

Параметр

Описание

Полоса пропускания

От постоянного тока до ≥20 МГц (–3 дБ). Уменьшение с ростом частоты. См. рис. 1. (Рассчитывается по времени нарастания при полосе пропускания равной 0,35/время нарастания сигнала)

Время нарастания сигнала

≤17,5 нс

Макс. ср. кв. ток

150 А

Макс. пиковый импульсный ток

500 А

Минимальная чувствительность

5 мА (при настройке в осциллографе 1 мВ/деление)

Связь по переменному току (на осциллографах, поддерживающих связь по переменному и постоянному току)

Диапазоны тока

25 A и 150 А

Максимальное напряжение для неизолированного провода

600 Вср. кв., кат. I и II

300 Вср. кв., кат. III

Типичное значение

Параметр

Описание

Точность измерения постоянного тока

±1 %, типичное значение

±3 %, гарантированное значение

Максимальное произведение силы тока на время (ампер-секунды)

   Диапазон 25 А

3 000 А-мкс

   Диапазон 150 А

15 000 А-мкс

Полное сопротивление при включении

0,03 Ом при 1 МГц

0,075 Ом при 5 МГц

0,125 при 10 МГц

0,3 при 20 МГц

Задержка сигнала

 21 нс

Отображаемое среднеквадратичное значение шума

≤500 мкАср. кв. (только пробник)

Характеристики окружающей среды

Параметр

Описание

Температура

   При эксплуатации

От 0 до +50 °C.

   При хранении

От -40 до +75 °C.

Влажность

   При эксплуатации

Относительная влажность от 5...95 % при температуре до +30 °C

5...85 % при температуре от +30 до +50 °C, без конденсации

   При хранении

Относительная влажность от 5...95 % при температуре до +30 °C

5...85 % при температуре от +30 до +75 °C, без конденсации

Высота над уровнем моря

   При эксплуатации

До 2 000 м

   При хранении

До 12 000 м

Физические характеристики

Размеры

В метрах

В дюймах

Длина кабеля

2 м

79 дюймов

Размер головки пробника

   Длина

26,8 см

10,55 дюймов

   Ширина

4,1 см

1,6 дюйма

   Высота

15,6 см

6,13 дюймов

Максимальный диаметр проводника

21 мм x 25 мм

0,83 дюйма x 1,0 дюйм

Масса

кг

фунты

В упаковке

0,7865

1,734

Требования к электропитанию

TCP0150 получает питание непосредственно от осциллографов с интерфейсом TekVPI
