Сетевой тестер Fluke Networks LinkRunner AT 2000

Артикул: 1-4819

• Поддерживаемые сетевые технологии; медь: RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T и PoE(IEEE 802.3af и 802.3at); 100BASE FX и 1000
• Поддерживаемые сетевые технологии; оптика: Адаптер порта SFP поддерживает 100BASE-FX и 1000BASE-LX/SX/ZX
• Генератор тональных сигналов: Цифровой режим IntelliTone: [500 кГц]; аналоговый режим: [400 Гц, 1 кГц]
• Батарея: Съемная, перезаряжаемая литий-ионная батарея (18,5 Вт час)
• Внешний адаптер переменного тока/зарядное устройство: Входная мощность – от 90 до 264В перем. тока; при частоте 48 до 62 Гц; выход – 15 В пост. тока при 1,2 А
• Дисплей: 2,8-дюймовый цветной ЖК-дисплей (320 x 240 пикселей)
• Кнопочная панель: 12-кнопочная, эластомерная
• Светодиоды: 2 светодиода (индикация наличия соединения и приема/передачи)
• Интерфейс хоста: 5-контактный USB-разъем mini-B
• Размеры: 8,9 x 19,8 x 4,8 см
• Вес: 0,5 кг

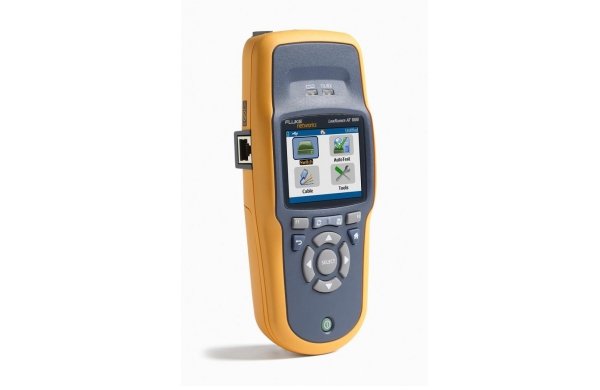

Автотестер сети Fluke Networks LinkRunner AT 2000


Автоматический сетевой тестер LinkRunner AT обеспечивает самый быстрый способ решения проблем связности сети. Реализованная в этом тестере функция AutoTest, которая запускается в течение трех секунд и активируется нажатием одной кнопки, обеспечивает выполнение требуемого набора тестов связности за считанные секунды, позволяя точно и быстро идентифицировать и решить проблемы сети.


Ключевые возможности:

• Проверка Ethernet в медных или волоконно-оптических сетях со скоростью передачи данных до 1 Гбит/с
• Тестирование TruePower™ over Ethernet (PoE; питание через Ethernet) до стандарта 802.3at (25,5 Вт)
• Тестирование кабелей и идентификация неполадок
• Совместимость с IPv4/IPv6
• Включение за 3 секунды
• Хранение до 50 отчетов


Функции LinkRunner AT


Мгновенный запуск
— подготовка к проведению первого теста занимает менее трех секунд.

Быстрое получение результатов
— настраиваемая функция AutoTest за считанные секунды производит заданный пользователем набор тестов связности, позволяя точно и быстро идентифицировать и решать проблемы сети.

Проверка соединения медной линии 10/100/1 G или волоконно-оптической линии 100/1 — подключитесь к медной или волоконно-оптической линии, включите прибор, чтобы узнать состояние соединения, его тип, мощность сигнала и интенсивность трафика.

Сведения о ближайшем коммутаторе и VLAN — используется протокол IEEE Link Layer Discovery Protocol (LLDP) а также протоколы определения подключения Cisco® и Extreme (CDP и EDP) чтобы отобразить VLAN, а также модель, слот и порт ближайшего коммутатора.

Тестирование TruePower™ PoE — быстрая проверка работоспособности PoE посредством доведения фактической мощности до стандарта 802.3at (25,5 Вт). Нагрузка в цепи создает пиковую нагрузку на коммутаторы кабели и коммутационные панели и при этом производятся замеры напряжения и используемых пар. Возможность проверки наличия питания TruePower перед установкой камер, точек доступа и телефонов обеспечивает беспроблемное развертывание.

Аутентификация 802.1x — разрешение доступа в защищенные сети с использованием 802.1x и списков управления доступом по MAC-адресам (ACL). Входящее в комплект ПО LinkRunner Manager настраивает тип 802.1x EAP, загружает сертификаты и вводит пароли.

Проверка кабельной линии и генерация тонального сигнала — проверка коммутационных кабелей с использованием встроенного порта для проверки схемы соединения, включая правильность проводного монтажа или длины смонтированной проводки, наличие замыканий, обрывов или разделения пар. Дополнительный комплект Office locator позволяет определять до шести уникальных портов для документирования кабельной системы.

Совместимость с IPv4/IPv6 — поддерживается как IPv4, так и IPv6.


Самый простой способ решения проблем связности сети


Доступность основных устройств и приложений
— вместо отправки запроса ping, который часто бывает отключен или заблокирован, LinkRunner выполняет проверку на открытие порта TCP, чтобы проверить связность приложения по IPv4 и IPv6. В отчет включаются маршрутизатор, серверы DNS и DHCP.

Документирование результатов — хранение результатов до 50 полноценных тестов и загрузка их на ПК нажатием одной кнопки.

Разработан для использования в полевых условиях — шестичасовой запас заряда батарей, работа одной рукой и прочный корпус.

Простота обновления — порт mini-USB позволяет обновлять программное обеспечение в полевых условиях и в считанные минуты.


Функции LinkRunner AT


Цветная графическая схема и сведения о кабелях

Поиск обрывов, замыканий, неправильного проводного монтажа и разделения пар на нетерминированном кабеле при помощи WireView Cable Identifier и встроенного порта для проверки схемы соединения.


Тестирование кабелей

Определение местоположения кабельных линий посредством генерации тонального сигнала, объявление порта, мерцание соединения и составление схемы проводного монтажа с использованием до шести идентификаторов кабелей. Генерация тонального сигнала поддерживает как аналоговый, так и цифровой режимы IntelliTone™.


Информация о коммутаторе

LinkRunner AT отображает следующую информацию о ближайшем критически важном коммутаторе:

• Наименование и модель коммутатора
• IP-адрес
• Порт, слот и VLAN
• Дуплекс и скорость (фактическая и заявленная)
• Уровень сигнала
• Подключение MDI или MDI/X
• Напряжение и мощность PoE (фактические и предельные)
• Графическое представление подачи питания по парам


Нагрузка TruePower™ PoE

Проверка получения требуемой силы тока и напряжения при мощности до 25,5 Вт на устройствах, питающихся через PoE. Нагрузка посредством LinkRunner True-Power PoE включает фактическое питание чтобы проверить, получат ли устройства, запитываемые через PoE, достаточную для нормальной работы мощность.


AutoTest

Проверка связности корпоративной сети в течение нескольких секунд при помощи функции AutoTest. Стандартизация набора критически важных тестов сети посредством внесения в профили, которые исполняются каждый раз.

Проводимые тесты:

• Класс PoE (только для медных соединений)
• Скорость и дуплекс соединения (фактическая и заявленная)
• Пары RX и полярность
• Аутентификация 802.1X
• Имя, порт модель и IP-адрес коммутатора, а также VLAN
• Автоматическое согласование DHCP с подсетью и адресами сервера DHCP
• Доступность IPv4 и IPv6
• Ping и доступность порта TCP с замером потерь, максимальной, минимальной и средней скоростей


Ping и доступность порта TCP

Проверка наличия соединения с основными устройствами при помощи отправки запроса ping и тестирования связности TCP. В число основных устройств автоматически включаются маршрутизатор, сервер DNS и сервер DHCP. Настройка 10 дополнительных устройств, отвечающих требованиям пользователя по URL или IPv4/IPv6 адресам, а также по номеру порта приложения.


Рефлектор

Режим рефлектора пакетов LinkRunner позволяет использовать тестер в качестве удаленного устройства в процессе тестирования пропускной способности, подтверждающего пропускную способность сети LAN и WAN.


LinkRunner AT

LinkRunner AT

LinkRunner AT

Обнаружение неверно разведенного кабеля с
перепутанными парами 1,2 и 7,8 при помощи
идентификатора кабелей WireView #4
Соединение 100 Мбит/с с PoE на порте 2 по
медной линии
Соединение 1 Гбит/с по волоконно-оптической
линии


LinkRunner AT


LinkRunner AT


LinkRunner AT




Программное обеспечение LinkRunner Manager

Входящее в состав LinkRunner, программное обеспечение LinkRunner Manager позволяет управлять профилями LinkRunner и записанными сеансами.


Профили

Профили позволяют стандартизировать критически важные тесты в одном или нескольких профилях, что упрощает задачу сотрудников по получению более однородных результатов тестирования. Например, один профиль используется для проверки соединения с основными устройствами или приложениями, а другой — для проверки соединения с другими местоположениями. Можно также именовать и перемещать до 10 профилей между LinkRunner и ПК. Кроме того, функция поддержки профилей позволяет настраивать, управлять и контролировать использование тестера LinkRunner или даже целый парк тестеров со следующими настройками:

• Поддержка адресации IPv6
• Настройки IP, включая DHCP или статическую адресацию
• Настройка VLAN соединений, включая обеспечение безопасности по 802.1x, настройки скорости и дуплекса, а также приоритеты и идентификаторы VLAN
• Настройки AutoTest для 10 устройств
• Настройка и нагрузка PoE
• Настройка режима рефлектора


Запись результатов тестирования

Позволяет документировать данные, полученные с помощью LinkRunner, для общего использования или архивации. Создает отчеты, позволяющие быстро закрывать заявки на устранение неисправностей или обеспечить документальное сопровождение инцидента для передачи на следующий уровень поддержки. Нажатием одной клавиши можно записать все собранные данные в следующих разделах:

• Результаты AutoTest
• Результаты по коммутаторам
• Результаты по кабелям

Предусмотрена также возможность пересылки данных о сеансах на ПК и их просмотра/хранения в ПО LinkRunner Manager.


Поддержка разных языков

LinkRunner AT полностью поддерживает множество языков, в том числе английский, французский, немецкий, испанский, португальский, русский, японский и китайский (упрощенный). Все эти языки поддерживаются в пользовательском интерфейсе LinkRunner AT, руководстве по началу работы, руководстве пользователя, а также в отчетах и справочных файлах ПО LinkRunner Manager.


Программа Gold Support

Подпишитесь на программу технической поддержки Gold и получите беспрецедентные привилегии, приумножающие и защищающие ваши инвестиции. В числе этих привилегий неограниченная техническая поддержка в режиме 24/7 по телефону или через центр технической поддержки на нашем веб-сайте; бесплатные обновления ПО; неограниченное обучение по Интернету, скидки на проведение нашими специалистами выездных тренингов по индивидуальным программам; доступ к нашей обширной базе знаний, которая включает в себя технические статьи, касающиеся эксплуатации и областей применения; а также специальные цены и рекламные акции только для участников программы Gold. Некоторые пункты программы доступны не во всех странах. Дополнительную информацию можно получить на сайте

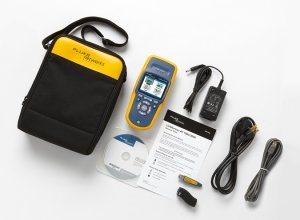

Принадлежности, входящие в комплект поставки

Включает все функции LRAT-1000, а также: оптоволокно, нагрузку TruePower™ PoE, IPv6, рефлектометрию и 50 отчетов вместо 10. LRAT-2000 включает: Тестер LinkRunner AT 2000 с литий-ионным аккумулятором, кабель Wireview ID #1 компакт-диск с програмным обеспечением LinkRunner Manager, USB-кабель, руководство по началу работы с LinkRunner AT, соединитель типа RJ-45 и мягкий чехол.
FN LRAT-2000




Сравнительные характеристики
  LinkRunner AT 1000 LinkRunner AT 2000
AutoTest
Медная 10/100/1G
Цветной дисплей
Запрос ping на основные устройства и соединения TCP
Проверка настроек 802.1X
Идентификация портов коммутатора и VLAN
Напряжения PoE
Поддержка IPv4
Цветная графическая схема и сведения о кабелях
Идентификатор кабелей WireView #1 Необязательно
Отчеты 10 50
Волоконно-оптическая 100/1G
Поддержка IPv6
Нагрузка True PoE
Опция Reflector




Условия окружающей среды
Рабочая температура и относительная влажность От 32 до 113°F  (от 0 до +45°C) Примечание. Зарядка аккумулятора невозможна, если внутренняя температура тестера превышает 113°F (45°C)
Рабочая относительная влажность (ОВ без конденсации) 90 % (от 50 до 95°F; от 10 до 35°C)
75 % (от 95 до 113°F; от 35 до 45°C)
Температура хранения От 20 до +60°C (от -4 до 140°F)
Ударопрочность и вибростойкость Случайные вибрации, 2 g, 5-500 Гц (класс 2), прошел тест на удар при падении с высоты 1 м
Требования безопасности EN 61010-1, 2-е издание
Безопасность EN/IEC 60825-2:2004+ A1:2007
Высота 4000 м; хранение: 12 000 м
EMC FCC, часть 15, класс A, EN 61326-1




Характеристики
Поддерживаемые сетевые технологии; медь RJ-45: 10BASE-T, 100BASE-TX, 1000BASE-T и PoE (IEEE 802.3af и 802.3at); 100BASE FX и 1000
Поддерживаемые сетевые технологии; оптика Адаптер порта SFP поддерживает 100BASE-FX и 1000BASE-LX/SX/ZX
Тестирование кабелей Длина по парам, обрывы, замыкания, перекрестные и прямые кабели, кабельные идентификаторы
Генератор тональных сигналов Цифровой режим IntelliTone: [500 кГц]; аналоговый режим: [400 Гц, 1 кГц]
Батарея Съемная, перезаряжаемая литий-ионная батарея (18,5 Вт час)
Время работы от аккумулятора Стандартное время работы – 6 часов; стандартное время зарядки – 3 часа
Внешний адаптер переменного тока/зарядное устройство Входная мощность – от 90 до 264В перем. тока; при частоте 48 до 62 Гц; выход – 15 В пост. тока при 1,2 А
Дисплей 2,8-дюймовый цветной ЖК-дисплей (320 x 240 пикселей)
Кнопочная панель 12-кнопочная, эластомерная
Светодиоды 2 светодиода (индикация наличия соединения и приема/передачи)
Интерфейс хоста 5-контактный USB-разъем mini-B
Размеры 8,9 x 19,8 x 4,8 см
Вес 0,5 кг




Программное обеспечение LinkRunner Manager
Поддерживаемые операционные системы Windows® Vista, Windows® XP, Windows® 7
Процессор Процессор Pentium 400 МГц или его аналог (минимальная конфигурация); процессор Pentium 1 ГГц или его аналог (рекомендуемая конфигурация)
ОЗУ 96 Мбайт (минимальная конфигурация); 256 Мбайт (рекомендуемая конфигурация)
Жесткий диск Может потребоваться до 500 Мбайт свободного пространства
Дисплей 1024 x 768 с высококачественным цветовоспроизведением, 32-битный (рекомендуется)
Аппаратные характеристики Порт USB



Дополнительные принадлежности
4110478 Кобура для LinkRunner AT  LRAT-Holster
4110484 Гигабитный трансивер форм-фактора SFP  SFP-1000SX
4110491 Гигабитный трансивер форм-фактора SFP  SFP-1000LX
4110504 Гигабитный трансивер форм-фактора SFP  SFP-1000ZX
4110519 Приемопередатчик SFP  SFP-100FX
2749965 Кабельные идентификаторы WireView № 1  WireView-1
2128409 Кабельные идентификаторы WireView № 2-6  WireView 2-6
