Система визуального контроля высокого разрешения Optilia M20x-HD (FreeSight) OP-109 012

Артикул: 5-15285

• Формат HD: 720p
• Матрица: 1/4’ CMOS, 1.4 мпкс
• Оптический зум: 20x
• Максимальное увеличение (с линзой +10) на 24’ мониторе: ~ 190x
• Рабочее расстояние до объекта (мм): 350-500
• Лазерный указатель: Нет
• Скорость автофокуса: Очень быстро




Артикул: OP-109 012

Система визуального контроля высокого разрешения Optilia M20x-HD (FreeSight) OP-109 012

Система визуального контроля высокого разрешения, управление с пульта, работа на отдалении.

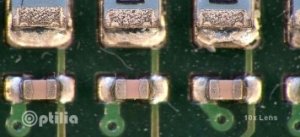

HD камеры Optilia - это высококлассные видеомикроскопы высокого разрешения. Они предназначены для визуального контроля точных процессов, а также для ручного монтажа микрокомпонентов. В отличие от обычных микроскопов, могут располагаться не над объектом, а под любым углом сбоку от него. В этом случае микроскоп не загораживает компонент и совершенно не мешает работе, оставляя монтажнику достаточно свободного места для манипуляций с паяльником. Устройства снабжены зум-объективом с автофокусом, увеличением до 30х и электромеханическим приводом.

Подключение видеомикроскопа к полноформатному монитору высокого разрешения (Full HD 1920х1080) позволяет получить картинку изумительного качества с высоким разрешением, контрастом и цветопередачей в реальном времени.

Видеомикроскоп не заставляет оператора напрягать зрение, позволяет расслабить шею, спину и плечи. Во время работы пользователь находится в максимально удобном положении и просто наблюдает картинку на мониторе, что делает его работу не столь утомляющей, как при работе с традиционными микроскопами. Обычные оптические микроскопы позволяют получить изображение с высоким увеличением, но они не столь эргономичны.


Optilia W10x-HD OP-009 002


Optilia W10x-HD OP-009 002 Optilia W10x-HD OP-009 002




Optilia W10x-HD OP-009 002

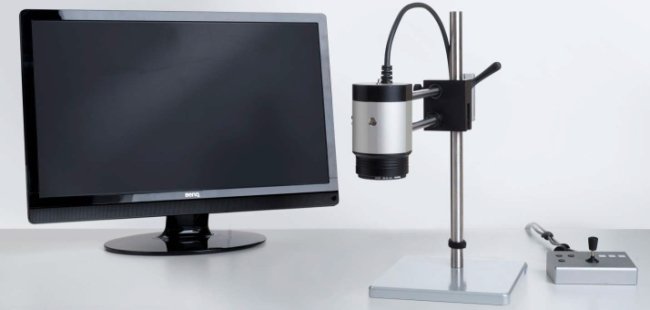

Система обеспечивает высокую гибкость использования для различных целей. Несмотря на высокую детализацию изображения исследуемого объекта на HD мониторах, система крайне проста в использовании и не требует частой настройки. Благодаря большому фокусному расстоянию (до 50 см), камера со штативом прекрасно подходит для выполнения точных работ под микроскопом.

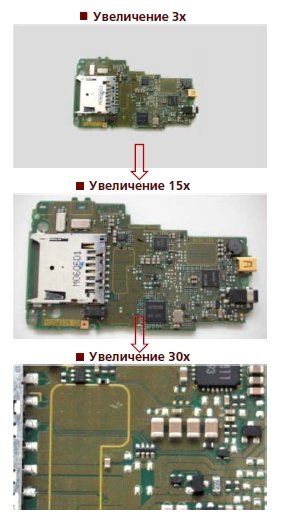

В большинстве случаев увеличение системы на
основе видеомикроскопа в можно сравнить с
увеличением обыкновенных микроскопов. Таким
образом, Optilia может в полной мере заменить
традиционный микроскоп. При необходимости можно
дополнить систему специальной линзой-насадкой,
которая позволит добиться увеличения в 350 раз.




Optilia W10x-HD OP-009 002

Сравнение видеомикроскопа Optilia с традиционными
 стереоскопическими микроскопами



Параметр Видеомикроскоп Стереоскопический
микроскоп
Функциональные качества
Эргономика Отлично Плохо
Диапазон фокусных
расстояний
Отлично Хорошо
Охватываемая площадь
объекта
Отлично Хорошо
Гибкость настроек Отлично Хорошо
Глубина резкости Хорошо Отлично
Области применения
Визуальный контроль Отлично Отлично
Запись видео Отлично -
Документирование
результата
Отлично -
Ремонт/восстановление Хорошо Хорошо
Монтажные работы Хорошо Хорошо




Управление параметрами изображения, такими как яркость, контраст, фокус, диафрагма, четкость, цветность и некоторыми другими, происходит автоматически. Однако оно может осуществляться вручную при помощи программного обеспечения или удобного джойстика многофункционального устройства управления. Во втором случае использование компьютера не обязательно.

При изготовлении видеомикроскопов Optilia используются высококачественные компоненты, детали выполнены из нержавеющей стали и анодированного алюминия. Прибор разработан в соответствии с самыми высокими требованиями производителей электроники в отношении качества изображения, универсальности, быстродействия и цены. Прочный алюминиевый корпус делает систему подходящей для установки на предприятиях, ремонтных мастерских, а так же в лабораториях.

Встроенный лазерный указатель видеомикроскопа (серия W) поможет навести кадр на интересующую область на объекте даже в режимах с максимальным увеличением. В целях еще большего упрощения процесса визуального контроля увеличение микроскопа возможно контролировать при помощи удобных кнопок на корпусе камеры или ножной педали.




Технические характеристики
Формат HD 720p
Матрица 1/4’ CMOS, 1.4 мпкс
Оптический зум 20x
Максимальное увеличение
(с линзой +10) на 24’ мониторе
~ 190x
Рабочее расстояние до объекта (мм) 350-500
Лазерный указатель Нет
Скорость автофокуса Очень быстро
Настройки Зум, яркость, фокус,
наложение, стоп-кадр




Optilia W10x-HD OP-009 002 Optilia W10x-HD OP-009 002 Optilia W10x-HD OP-009 002




Комплект включает в себя:

• Камера с увеличением 1-20x, 720p
• Пульт управления камерой
• Блок питания 5/12В, 30Вт с разъемом MiniDin
• Инструкция пользователя
• Штатив высокий




Аксессуары для видеомикроскопов высокого разрешения
Optilia W10x-HD OP-009 002
 OP-009 010 W10x-HD, Широкоугольная 10x Full HD камера для визуального контроля
с увеличением 1-10х, антистатическое исполнение
 OP-109 010 W20x-HD, Широкоугольная 20x Full HD камера для визуального контроля
с увеличением 1-20х, антистатическое исполнение
Optilia W10x-HD OP-009 002
 OP-009 020 Пульт управления камерой
 OP-009 019 Ножная педаль для пульта управления камерой
Optilia W10x-HD OP-009 002

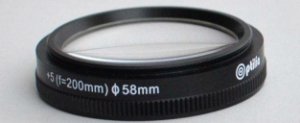

 OP-009 305 Линза-насадка +5 диоптрий (f=200мм)
 OP-009 308 Линза-насадка +10 диоптрий (f=100мм)
 OP-006 309 Карта расширения PCI-Express, видеозахвата HD с ПО OptiPix Lite, просмотр изображения,
документирование и измерения
 Комплект включает в себя:
  PCI-Express карта расширения
  Установочный CD диск с драйверами
  Программа OptiPix Lite
 OP-006 121 ПО Optipix Full, просмотр и документирование изображений, расширенный набор
инструментов для измерений, модуль баз данных, калибровочная линейка
  CD диск с программным обеспечением
  Калибровочная линейка
  USB ключ лицензии ПО
  Номер лицензии, Руководство пользователя
 OP-006 119 ПО Optipix Full, просмотр и документирование изображений,
расширенный набор инструментов для измерений, калибровочная линейка
  CD диск с программным обеспечением
  Калибровочная линейка
  USB ключ лицензии ПО
  Номер лицензии, Руководство пользователя
 OP-006 120 ПО OptiPix Lite, просмотр и документирование изображений, базовый набор
инструментов для измерений

CD диск с программным обеспечением
  Номер лицензии, Руководство пользователя
 OP-006 369 Ножная педаль стоп-кадра USB для OptiPix
 OP-009 035 Комплект управления с ПК камерами W*0x-HD

Установочный CD диск с ПО управления W10x/W20x HD
  Y-кабель для подключения к ПК
  Адаптер USB на RS-232
  Руководство пользователя
Optilia W10x-HD OP-009 002
 OP-006 385 Круговая подсветка на белых светодиодах, 66мм для W*0x-HD
 OP-006 380 Поляризационный фильтр, 66мм (с анализатором)
 OP-006 383 Рассеиватель, 66мм для подсветки на светодиодах
 OP-006 381 УФ флуоресцентная круговая подсветка, 66мм для W*0x-HD
 OP-006 482 УФ флуоресцентная запасная лампа для OP-006 381 (запчасть)
 OP-006 483 Белая флуоресцентная запасная лампа для OP-006 381 (запчасть)
 OP-006 503 ESD Антистатическая сетка для круговой подсветки
Optilia W10x-HD OP-009 002

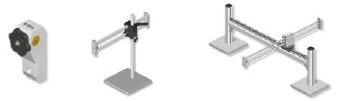

 OP-006 334 Шарнирный блок 4 степени свободы
 OP-006 199 Штатив
 OP-006 338 Настольный координатный штатив
  Рельсовая направляющая и кронштейном штатива
  Вертикальные профили (2 шт)
  Прямоугольные основания из стали с порошковым покрытием ( 2 шт)
 OP-006 530 Ограничительное кольцо (для штативов Optilia)
Optilia W10x-HD OP-009 002
 OP-006 328 Пантографный держатель камеры
  Держатель с газовыми пружинами длиной 920мм
  Настольное основание высотой 300мм
  Настольная струбцина
  Балансир с рукояткой фиксации камеры
 OP-006 339 Поворотный шарнир для штативов Optilia
 OP-006 322 Шарнирный держатель камеры, длина 700мм
 OP-006 326 Шарнирный держатель камеры, промышленный, длина 600мм
 OP-006 330 Крепление на кромку стола 10-40мм толщина, Ø20мм
Optilia W10x-HD OP-009 002
 OP-006 500 Плавающий координатный стол, ESD Антистатический
 OP-006 501 Плавающий координатный стол, ESD Антистатический с электромагнитным стопором
  Координатный стол
  Блок питания 5/12В, 30Вт с разъемом MiniDin
 OP-006 505 Ножная педаль для координатного стола со стопором
 OP-009 306 Рукоятка для камеры
 OP-020 128 Блок питания 5/12В, 30Вт с разъемом MiniDin
 OP-006 190 Алюминиевый транспортировочный кейс, 450x350x250мм
