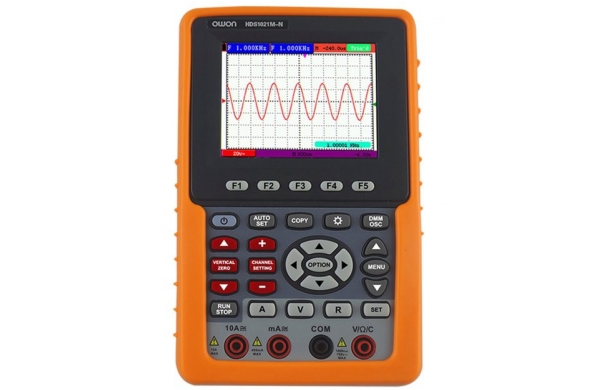

Скопметр цифровой OWON HDS1021M-N

Артикул: 1-386252

  • Полоса пропускания осциллографа: 20 МГц;
  • Макс. частота дискретизации: в реальном времени 500 МВ/с;
  • Количество каналов: 1;
  • Глубина памяти 6K, вертикальное разрешение 8 бит;
  • Чувствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 5 нс/дел - 100 с/дел;
  • Синхронизация: Edge, Video (чет. или нечет. поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ;
  • Автоматические измерения 20 параметров;
  • 4 ячейки памяти для запоминания осциллограмм;
  • Математические функции: сложение, вычитание, умножение, деление, FFT;
  • Режим курсорных измерений

Назначение

HDS1021M-N одноканальный портативный цифровой осциллограф OWON. Осциллограф HDS1021M-N имеет полосу пропускания 20 МГц, скорость выборки 500 МВ/с и объем памяти 6000 точек. Осциллографом реализуются функции как курсорных так и автоматических измерений, так же портативный осциллограф HDS1021M-N имеет встроенный мультиметр позволяющий реализовывать измерения напряжения, тока, сопротивления и ёмкости, а также выполнять тестирование цепи на проводимость и проводить проверку диодов. Осциллограф HDS1021M-N оснащен ярким дисплеем диагональю 3.7" (9.5 см).

Особенности

  • Полоса пропускания осциллографа: 20 МГц;
  • Макс. частота дискретизации: в реальном времени 500 МВ/с;
  • Количество каналов: 1;
  • Глубина памяти 6K, вертикальное разрешение 8 бит;
  • Чувствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 5 нс/дел - 100 с/дел;
  • Синхронизация: Edge, Video (чет. или нечет. поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ;
  • Автоматические измерения 20 параметров;
  • 4 ячейки памяти для запоминания осциллограмм;
  • Математические функции: сложение, вычитание, умножение, деление, FFT;
  • Режим курсорных измерений;
  • Регистратор до 1000 фреймов, регулируемая чувствительность запуска, сохранение осциллограмм нажатием одной кнопки;
  • Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест;
  • Новый дизайн и более удобное управление;
  • Кнопка управления подсветкой, дата и время;
  • Цветной ЖК-дисплей (3.7"), разрешение 640x480;
  • Интерфейсы: USB device, USB диск;
  • Встроенный литиевый аккумулятор обеспечивает до 6 часов автономной работы.

Технические характеристики

Параметр Значение
ОСЦИЛЛОГРАФ
Полоса пропускания 20 МГц
Скорость нарастания фронта ≤ 17,5 нс
Количество каналов 1 канал + DMM
Чувствительность по вертикали от 5 мВ/дел до 5 В/дел.
Погрешность измерений 3%
Разрешение по вертикали 8 бит
Скорость развертки от 5 нс/дел. до 100 с/дел.
Входные параметры
Входной импеданс 1 МОм, 10 пФ
Режимы входа AC, DC, GND
Максимальное входное напряжение ± 400 В ампл., САТI, САТII
Коэффициент деления (стандартных пробников) х1; х10
Корекция по поэффициенту пробника х1; х10; х100; х1000
Система синхронизации
Режимы синхронизации авто, нормальный, единичный захват
Условия синхронизации по уровню, видео, альтернативый
Система цифровой обработки
Тип выборки в реальном времени
Скорость выборки 500МВ/с
Объем памяти 6 К
Режим выборки прямая выборка, регистрация пиков, усреднение
Алгоритм востановления сигнала sin(x)/x
Система измерений и математической обработки
Автоматические измерения Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty
Функции математические сложение, вычитание, умножение, деление, БПФ
МУЛЬТИМЕТР
Предел измерения Разрешение Точность
Постоянное напряжение (VDC)
Входной импеданс: 10 МОм.
Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения).
400,0 мВ 100 мкВ ±(1%+2)
4,000 В 1 мВ
40,00 В 10 мВ
400,0 В 100 мВ
1000,0 В 1 В
Переменное напряжение (VAC)
Входной импеданс: 10 МОм.
Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение).
Частотный диапазон: 40–400 Гц.
Отображаемое значение: эффективное значение синусоидальной волны.
4,000 В 1 мВ ±(1%+3)
40,00 В 10 мВ
400,0 В 100 мВ
750,0 В 1 В ±(1,5%+3)
Постоянный ток (DC)
40,00 мА 10 мкА ±(1,5%+1)
400,0 мА 100 мкА ±(1,5%+1)
10 А 10 мА ±(3%+3)
Переменный ток (АC)
40,00 мА 10 мкА ±(1,5%+1)
400,0 мА 100 мкА ±(2%+1)
10 А 10 мА ±(5%+3)
Сопротивление
400,0 Ом 0,1 Ом ±(1%+3)
4,000 кОм 1 Ом ±(1%+1)
40,00 кОм 10 Ом
400,0 кОм 100 Ом
4,000 МОм 1 кОм
40,00 МОм 10 кОм ±(1,5%+3)
Емкость
51,20 нФ 10 пФ ±(3%+3)
512,0 нФ 100 пФ
5,120 мкФ 1 нФ
51,20 мкФ 10 нФ
100 мкФ 100 нФ
Параметр Значение
Проверка диодов
Диапазон напряжений 0–1,5 В
Прозвонка электрических цепей
Если сопротивление обследуемой цепи менее 50 Ом звучит сигнал
ОБЩИЕ ХАРАКТЕРИСТИКИ
Питание 100-240 В  / Li-ion 7.4 В (автономная работа 6 часов)
Дисплей 3,7" технология TFT, подсветка LCD
Разрешение дисплея 640 х 480
Размеры 18 см х 11,5 см х 4 см
Масса 645 г

Комплект поставки

Наименование Количество
1 Скопметр цифровой HDS1021M-N 1
2 Батарея 1
3 Адаптер постоянного тока 1
4 Щуп осциллографа 2
5 Измерительный провод мультиметра 2
6 Кабель mini-USB 1
7 Модуль для измерения малых емкостей 1
8 Инструменты для регулировки щупов 1
9 Кабель USB или кабель RS-232C 1
10 Инструкция по эксплуатации 1
11 Компакт-диск (программное обеспечение) 1
12 Мягкая сумка-чехол 1
13 Выходной разъем для тестового прямоугольного сигнала 1 кГц, 5 В 1
