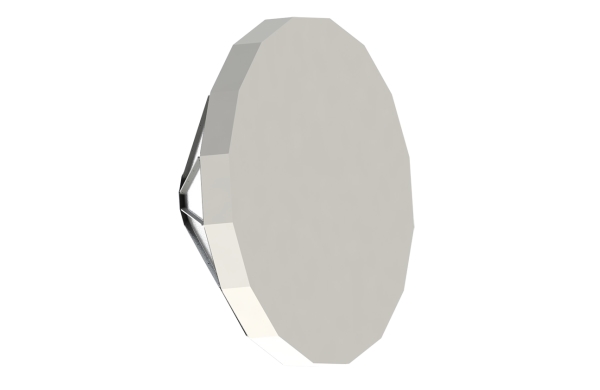

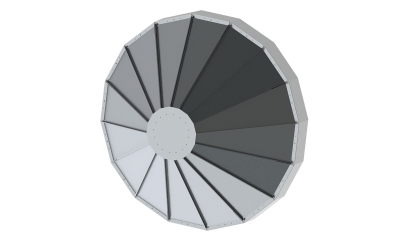

Спиральные антенны относятся к классу антенн с бегущей волной. Они представляют собой металлическую спираль и систему согласования с линией передачи. Излучают волны с круговой поляризацией, определяемой направлением вращения спирали. Нашли широкое применение в системах связи с подвижными объектами и мобильных радиостанциях.
Технические характеристики
- Диапазон рабочих частот 140–900 МГц
- Тип диаграммы направленности направленная
- Тип поляризации линейная
- Коэффициент усиления 3–9 дБ
- Ширина основного лепестка диаграммы направленности (верт./гориз.) 80°–140°/80°–140°
- КСВН, не более 2.1
- Диаметр мачты крепления 40-60 мм
- Максимальная подводимая мощность 50 Вт
- Коэффициент эллиптичности 3 дБ
- Тип соединителя N-тип, розетка
- Габаритные размеры 105х105х40 м
- Масса 11 кг
