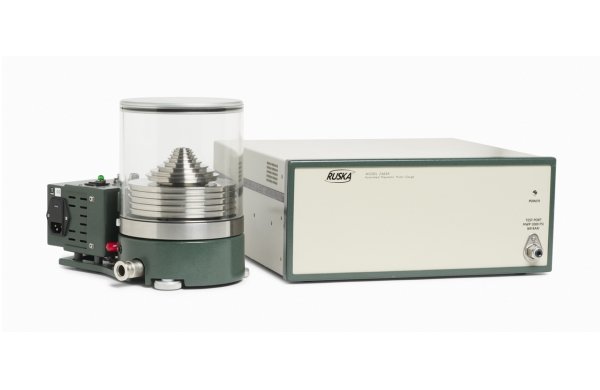

Статический первичный эталон Пито Fluke 2468A

Артикул: 1-349863

  • Диапазон давления: от 1,35 до 350 кПа
  • Дополнительный диапазон: от 11,5 кПа до 1,35 МПа
  • Точность: до ± 15 см
  • Идеально для калибровки RVSM-совместимых комплектов испытательного оборудования
  • Абсолютная калибровка и калибровка измерительного устройства для диапазонов Ps, Pt и Qc
  • Калибровка в различных единицах измерения


  • Диапазон давления: от 1,35 до 350 кПа
  • Дополнительный диапазон: от 11,5 кПа до 1,35 МПа
  • Точность: до ± 15 см
  • Идеально для калибровки RVSM-совместимых комплектов испытательного оборудования
  • Абсолютная калибровка и калибровка измерительного устройства для диапазонов Ps, Pt и Qc
  • Калибровка в различных единицах измерения

Диапазон давления

Режим автоматической регулировки поплавка
Стандартный поршень и цилиндр
Высота над уровнем моря: от -600 до 20 000 м
Скорость воздушного потока: от 175 до 1000 узлов
Давление: от 4,7 до 350 кПа, относительное или абсолютное
Дополнительный поршень и цилиндр Давление: от 25,5 кПа до 1,35 МПа, относительное или абсолютное
Ручной режим Высота над уровнем моря стандартного поршня и цилиндра: от -600 до 28 000 м
Скорость воздушного потока: от от 100 до 1000 узлов
Давление: от 1,35 до 350 кПа, относительное или абсолютное
Дополнительный поршень и цилиндр Давление: от 11,5 кПа до 1,35 МПа, относительное или абсолютное
Точность Точность высоты над уровнем моря Точность скорости воздушного потока
0 м 15 см  100 узлов 0,003 узла
9000 м 30 см 500 узлов 0,003 узла
18 000 м 115 см 1000 узлов 0,006 узла



Поршень и цилиндр: стандартный

Номинальная площадь 3,4 см²
Диапазон давления От 1,35 до 350 кПа, относительное или абсолютное
Точность давления 0,0010 % RDG или 0,1 Па, в зависимости от того, какое значение больше
Стабильность давления 3 миллионных доли в год
Материалы Поршень из нержавеющей стали 440C, цилиндр из цементированного карбида вольфрама
Температурный коэффициент 1,5E-05/ °C



Поршень и цилиндр: дополнительный

Номинальная площадь 0,84 см²
Диапазон давления От 11,5 кПа до 1,35 МПа, относительное или абсолютное
Точность давления 0,0026 % RDG или 28 Па, в зависимости от того, какое значение больше
Стабильность давления 3 миллионных доли в год
Материалы Поршень и цилиндр из цементированного карбида вольфрама
Температурный коэффициент 9,1E-06/ °C



Набор утяжелителей

Полная масса 12 кг
Максимальная опорная масса 1 кг
Включая грузы (от 1 мг до 20 г) и футляр для хранения



Общие характеристики

Электропитание от 115 до 230 В перем. тока, от 50 до 60 Гц, 15 Вт
Температура Эксплуатация: от 15 до 28 °C
Хранение: от -20 до 70 °C
Влажность Эксплуатация: относительная влажность от 20 до 75 % без конденсации
Хранение: относительная влажность от 0 до 90 % без конденсации
Рабочая среда под давлением Азот высокой степени чистоты или сухой чистый воздух с содержанием углекислого газа менее 0,5 миллионной доли и воды менее 5 миллионных долей, температура конденсации не более -50 °C, размер частиц менее 50 микрон. Можно использовать газ более низкого качества, но периодичность очистки поршня и цилинда при этом увеличится.



Система автоматического поплавкового регулирования

Самозапирающийся регулятор Автоматически генерирует давление и поддерживает положение поршня на нужном уровне давления.
Положение поплавка Индуктивный датчик
Детализация положения поплавка: 0,001 см
Детализация скорости снижения: 0,001 см/мин
Температура поршня Четырехпроводной платиновй резистивный термометр (PRT) 100 Ом
Точность: ±0,1 °C в год
Разрешение: 0,01 °С
Плотность воздуха Типы датчиков
Температура: тонкопленочная платина 1000W RTD
Влажность: емкостный датчик влажности IC
Барометрическое давление: пьезорезистивный монолитный кремниевый датчик давления



Точность
Температура: ± 2 °C
Влажность: ± 15 %
Давление: ± 5 мм рт.ст.

Опорный вакуум Термоэлектрический датчик
Точность: 10 % показаний или 10 мТорр (в зависимости от того, какое значение больше)
Разрешение: 1 мТорр
Барометрический датчик стандарта Точность: менее ± 2,8 Па
Разрешение: 1 Па



Компьютерный интерфейс

Требования Процессор уровня Pentium, интерфейс RS-232C, монитор, мышь или другое указывающее устройство, клавиатура, 2 Мб свободного места на диске, операционная система Windows 95 или более новой версии



Блок ручного управления

Блок ручного управления Для пользователей, предпочитающих системы с ручным управлением, в комплект модели 2468 вместо автоматического регулятора поплавка может быть включен блок ручного управления.



Блок ручного управления включает впускные нагнетательные и вакуумные клапаны, прецизионное устройство для регулировки давления, контрольный калибр и выпускной клапан.
