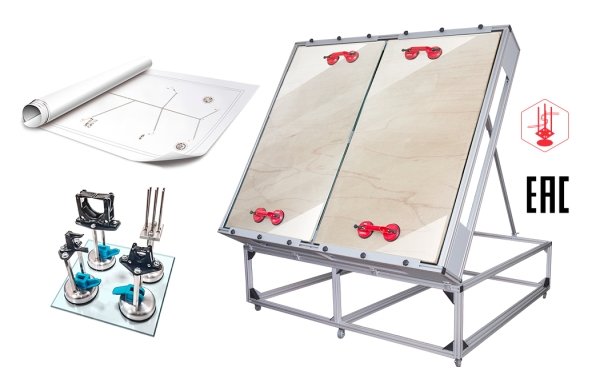

Столы для производства жгутов ТЕРМПРО МОНОЛИТ

Артикул: 4-375624

  • Новые столы для жгутов серии «МОНОЛИТ» изготовлены из российского алюминиевого профиля.
  • Повышенная жесткость рамы обеспечена литыми, угловыми усилителями.
  • Солидная конструкция столов для производства жгутов дополнена элементами быстрой замены сборочных плазов.

Современное производство жгутов
Устаревшие решения

Жгутовое производство XXI века требует новых технологических подходов при производстве жгутов проводов.

ТЕРМОПРО предлагает новые сборочные столы для раскладки и вязки жгутов серии «МОНОЛИТ», которые предназначены для замены морально устаревших фанерных плазов на отечественных предприятиях.

Существующие решения представляют собой листы фанеры, с нанесенной на бумагу структурной схемой жгута и жёстко установленными штырями, в узловых точках жгутов.

Такая конструкция является неразборной и предназначена для сборки только одного типа жгута. Проектирование самодельного приспособления отнимает массу времени, как у технологов, так и у квалифицированных рабочих, занимающихся его изготовлением.

Новое решение для производства  жгутов

Новые столы для жгутов серии «МОНОЛИТ» изготовлены из российского алюминиевого профиля. Повышенная жесткость рамы обеспечена литыми, угловыми усилителями. Солидная конструкция столов для производства жгутов дополнена элементами быстрой замены сборочных плазов.

В сочетании с передвижной системой хранения сменных плаз конструкция столов позволяет минимизировать их количество. Появляется возможность на ограниченном рабочем пространстве осуществлять сборку различных жгутов разными бригадами в две смены. При этом каждая бригада несет полную ответственность за качество произведенного жгута от начала до конца технологического процесса.



Столы для жгутов производим под ваши размеры и оснащаем под ваши задачи

(Светодиодные линейные лампы, полки, подвесные ящики, размотчики проводов, линейки)



ВОЗМОЖНЫЕ КОНСТРУКТИВЫ: МАТЕРИАЛЫ РАБОЧЕЙ ПОВЕРХНОСТИ:

  • Горизонтальные секционные столы без наклона, стыкуемые без зазора для жгутов длиной до 35 метров.
  • Наклонно-горизонтальные столы легкой сериии с плазом 2000 х 1000 мм и возможностью состыковки.
  • Наклонно-горизонтальные столы с подрамником и сменными плазами до 3000 х 2000 мм и возможностью состыковки.

  • Фанера шлифованная.
  • Магнитная нержавеющая сталь для работы с магнитными держателями проводов.
  • Перфорированный полипропилен для работы со штыревыми направляющими для проводов.
  • Стекло - закаленный триплех для работы с вакуумными держателями проводов.





Сборочные столы для жгутового производства могут иметь различную конструкцию и поставляться на колесах или регулируемых опорах.

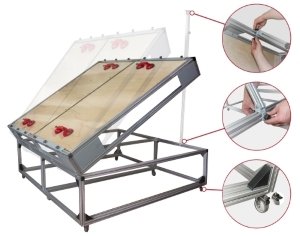

Очень прочная и жесткая конструкция, но благодаря высококачественным колесам с тормозным фиксатором монтажный стол для жгутов может быть перемещен в любую точку цеха за несколько минут. Для смены рабочего плаза тербуется вручную отвернуть лишь 4 гайки, что занимает не больше минуты.

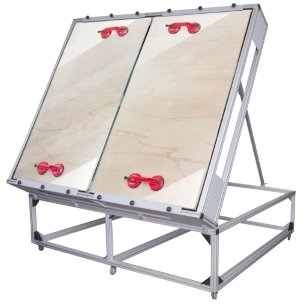

Рабочая область сборки жгутов может располагаться горизонтально или под удобным для монтажника углом. Замена сборочного плаза занимает несколько минут. Монтажные столы для раскладки и вязки жгутов могут дополнительно оснащаться  светодиодными лампами местного освещения на штангах, а также поддонами и полками для хранения комплектующих и инструмента.

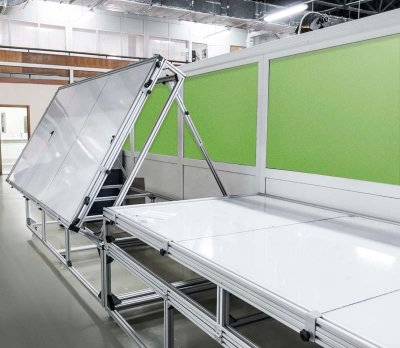

Пример секционного наклонного стола с секциями 3000х1500 мм


Регулировки наклона -

горизонталь

или 60-80 градусов от горизонтали

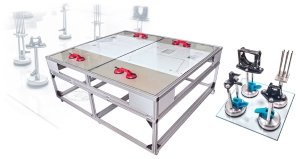

Два соединенных между собой стола.

На производстве жгутов проводов такие столы можно объединяться в группы по несколько штук для вязки длинномерных жгутов.



Гибкое решение

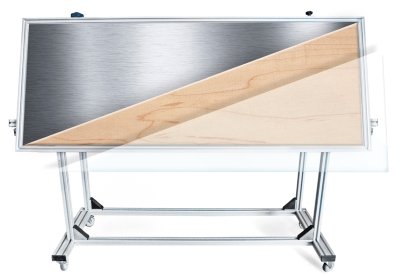

Термопро производит столы из следующих материалов:

  • фанерные
  • фанера + металлическое покрытие
  • фанера + стекло

Производство жгутов на сменных плазах двух типов повышает гибкость при производстве жгутов, а также сокращает период простоя при переналадке на изделия с другой структурой жгута.

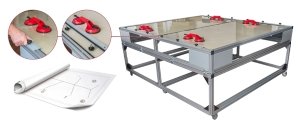

Вариант компактного стола

Сменные плазы с металлическим покрытием
Сменные плазы фанерные
Сменные плазы с магнитными держателямипроводов сокращают материальные и временные затраты на переналадку практически до нуля. Сменные фанерные плазы могут оснащаться держателями с эластичными зажимами проводов марки Panduit.
Такое решение наиболее эффективно при единичном и мелкосерийном производстве с широкой номенклатурой изделий. Решение с держателями этого типа, которые крепятся непосредственно на фанеру, наиболее эффективно при серийном производстве одних и тех же типов жгутов.

Термопро - официальный партнер - мирового лидера разработки инновационных инфраструктурных решений. 60 лет в Panduit разрабатывают и производят решения, помогающие внедрять новейшие технологии.

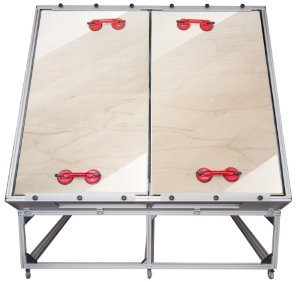

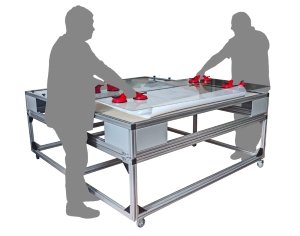

Наклонный секционный стол со стеклянными панелями для раскладки и вязки жгутов

для работы с вакуумными держателями проводов

3000 х 3000 мм
