Технологический стенд для контроля усилия стыковки/расстыковки электрических разъемов ТЕРМОПРО

Назначение стенда контроля усилия

Компьютеризированный стенд для контроля усилия стыковки / расстыковки электрических разъемов предназначен для проверки возникающих усилий при взаимном перемещении ответных частей бортовых разъёмов и других типов электрических соединителей, а так же  для проведения контрольных испытаний и тестирования готовой жгутовой продукции в соответствии с требованиями нормативных документов. Стенд предназначен для эксплуатации на предприятиях производящих электрожгутовую, кабельную продукцию и электрические разъемы.

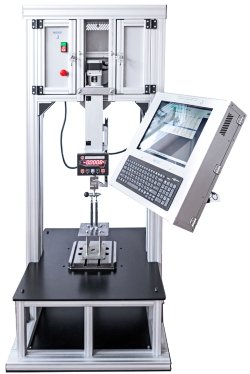

Стенд оснащен линейным программируемым тяговым приводом на ШВП, на котором шарнирно закреплен тензодатчик. Сигнал с тензодатчика поступает на электронный динамометр и далее в управляющий компьютер. Для установки на стенд испытуемого разъема проектируется специальная типовая оснастка, которая закрепляется на рабочем столе. Перемещаемая половина разъема с помощью специального захвата соединяется с тензодатчиком через шаровый шарнир.

Основной функционал стенда контроля усилия

Cостав стенда

• Управление скоростью перемещения привода с тензодатчиком в режиме рабочего хода и ускоренного перемещения.
• Перемещение/остановка привода по команде оператора или перемещение на заданное расстояние с заданной скоостью.
• Отображение измеренного усилия в числовой и графической форме.
• Фиксация максимального измеренного усилия в числовом виде.
• Отображение графика зависимости измеренного усилия от перемещения привода.
• При завершении испытания автоматически формируется отчет для хранения результатов в стандартных форматах.

• Вертикальная станина.
• Электрический шкаф.
• Рабочий стол.
• Программируемый винтовой электропривод с тензодатчиком.
• Электронный динамометр (внесён в реестр СИ РФ).
• Компьютер с операционной системой и специализированным управляющим ПО.

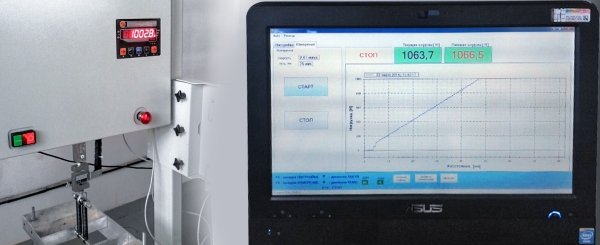

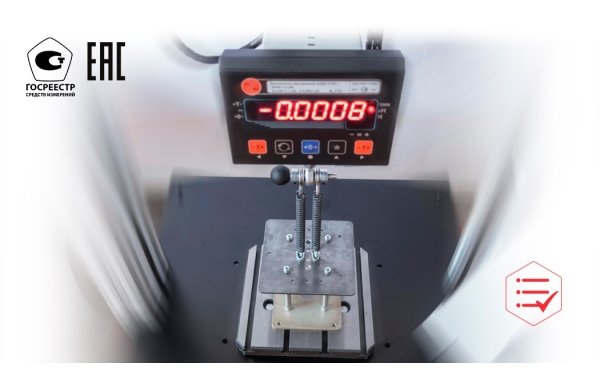

Проверка упругих свойств пружины на стенде

Давайте при помощи этого стенда проверим действительность утверждения о том, что при растяжении усилие на пружине возрастает линейно.

Смотрите, это действительно так!

F=kX
