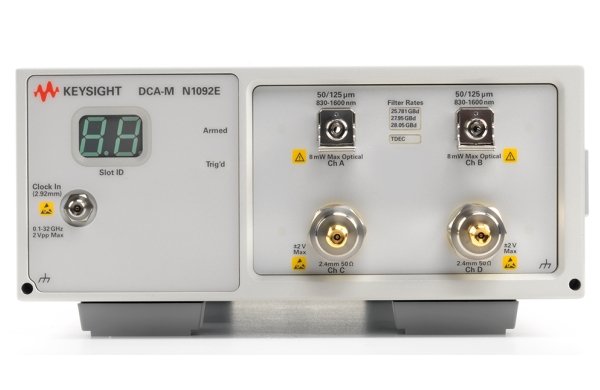

Стробоскопический осциллограф DCA-M Keysight N1092E

Артикул: 1-359610

  • Полоса пропускания / Полоса анализа: 30 ГГц, (оптический), 50 ГГц (электрический)
  • Размер дисплея: -
  • Минимальный уровень шумов: 5 мкВт  (оптический) и 600 мкВ (электрический)
  • Поддерживаемые скорости передачи данных: 20,6 Гбит/с до 28 Гбит/с


Анализатор электрических и оптических сигналов и рефлектометр во временной области
  • Платформа состоит из базового блока и измерительных модулей
  • Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
  • Широкие функциональные возможности по анализу сигналов
  • Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
  • Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
  • Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
  • Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат
Основные возможности и технические характеристики:
  • Полоса пропускания: 30 ГГц (оптические каналы), 50 ГГц (электрические каналы)
  • Входные разъемы FC/PC и 2,4 мм
  • Высочайшая чувствительность благодаря уровню собственных шумов менее 5 мкВт (оптические каналы) и 310/600 мкВ (электрические каналы)
  • Высокая пропускная способность благодаря частоте дискретизации 250 кГц
  • Высокая точность анализа сигналов с большой скоростью передачи данных благодаря величине джиттера менее 200 фс
  • Малые габаритные размеры благодаря компактной конструкции
Полоса пропускания / Полоса анализа 30 ГГц (оптический), 50 ГГц (электрический)
Размер дисплея Не применяется
Минимальный уровень шумов 5 мкВт (оптический) и 600 мкВ (электрический)
Поддерживаемые скорости передачи данных от 20,6 Гбит/с до 28 Гбит/с
Тип входного разъема
  • 2,4 мм
  • FC/PC
Тип модуля -
Приложения High-speed electrical signals
Операционная система Windows 7, Windows 8 и Windows 10
Стробоскопические  Да
