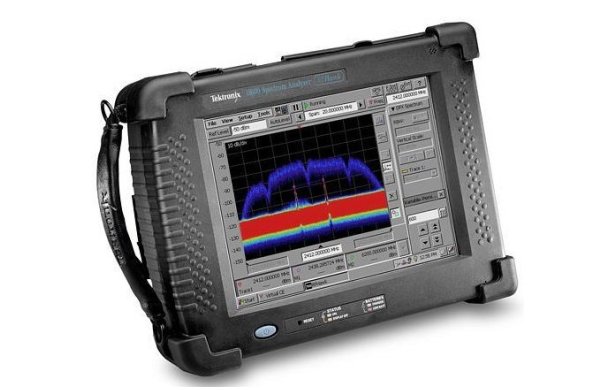

Общий обзор Прибор Tektronix® H600 RFHawk быстро сканирует окружающую обстановку в РЧ диапазоне, классифицирует известные сигналы и помогает обнаружить источники неизвестных сигналов с помощью проверенных в полевых условиях средств поиска. Этот портативный, прочный и надежный прибор снабжен соответствующим набором интуитивно понятных возможностей. Он позволяет быстро просканировать РЧ диапазон, а также провести простую и надежную классификацию доступных сигналов на наличие исключений. Прибор предоставляет средства для поиска, картографирования и регистрации сигналов. Аппаратная часть RFHawk исключительно надежна. Прибор обладает крайне низким уровнем собственных шумов и интеллектуальными средствами, необходимыми для быстрого сканирования, классификации и пеленгации источников нелегальных аналоговых и цифровых РЧ сигналов в полевых условиях. |
.jpg) |
 |
|
| Портативный прибор Signal Hunter предоставляет уникальные возможности для сканирования, классификации и пеленгации сигналов. | Перекрестное сопоставление с известными стандартами |
|
 |
 |
|
| Сканирование с помощью специализированных средств контроля |
Сигналы с низким соотношением “сигнал-шум” надежно классифицируются |
| Технические характеристики | |
| Полоса пропускания | от 10 кГц до 6,2 ГГц |
| Внутренняя точность воспроизведения частоты (временные искажения) | ±0,5 ррм |
| Разрешение в полосе пропускания | от 10 кГц до 3 МГц, шаг 1 Гц |
| Фазовый шум | 95дБц/Гц при отстройке 10 кГц 97дБц/Гц при отстройке 100 кГц |
| Амплитудные характеристики | |
| Точность | ≤ 1,2 дБ, от 1 МГц до 3,2 ГГц, предварительное усиление выключено ≤ 2,4 дБ, от 10 МГц до 3,2 ГГц, предварительное усиление включено ≤ 1,8 дБ, от 3,2 ГГц до 6,2 ГГц, предварительное усиление выключено ≤ 3 дБ, от 3,2 ГГц до 6,2 ГГц, предварительное усиление включено |
| Опорный уровень | +20 дБм макс. |
| Динамический диапазон | По 2й гармонике > 60дБц |
| Типовое значение отображаемого среднего уровня шума (DANL) | от 10 МГц до 2 ГГц:-153дБм при разрешении по полосе пропускания 10 Гц |
| Коэффициент шума | 11 дБ до 2 ГГц, до 19 дБ при 6,2 ГГц (с предварительным усилением) |
| Отображение амплитуды | 10 делений; от 1 до 15 дБ на деление. |
| Общие характеристики | |
| Защита от перегрузки РЧ входа | 15 Вт (среднеквадратичное значение) между 3,2 ГГц и 6,2 ГГц 50 Вт (среднеквадратичное значение) ниже 3,2 ГГц |
| Время автономной работы | 5 часов в режиме измерения спектра (с дополнительным вторым аккумулятором). Реальное время может быть больше в зависимости от режима работы |
| Входы | |
| РЧ | 50 Ом, гнездо N типа. |
| Внешний эталон частоты | 1500 Ом, тип BNC (гнездо) входная частота = любая кратность 1 МГц до 20 МГц ±10-6 шагами по 1 МГц |
| Режимы отображения | |
| Спектрограмма, классификация сигналов, картографирование | |
| Режимы отображения спектра | |
| 2 активные трассы, каждая из которых может отображать: нормальное значение, среднее значение, удержание мин., удержание макс., удержание мин./макс. 1 расчетная трасса, представляющая собой сумму или разность имеющихся сигналов. 2 эталонные трассы, которые создаются любой из имеющихся (1 и 2 активной или расчетной) или загружаются извне. | |
| Маркеры | 7 маркеров |
| Измерения общего назначения | |
| Демодуляция сигнала, мощность канала, напряженность поля, занимаемая полоса, уровень сигнала. | |
| Картографирование | |
| Типы карт для работы | Карты Google Microsoft Map Point USGS DLG (*.opt) (предоставляется конвертер для ПК) MapInfo (*.mif) ESRI ArcInfo Shape (*.shp) (предоставляется конвертер для ПК) Растровые изображения (*.bmp) Карта RFHawk с результатами (.zip) |
| Физические характеристики | |
| Рабочий диапазон температур | Специфицированный: от 0°C до 50°C |
| Температурный диапазон функционирования | от 10°C до +50°C |
| Температура хранения: | от 40°C до +60°C |
| Масса | 5,56 кг |
| Рекомендуемые принадлежности для RFHawk |
| Антенны |
| Широкополосная антенна для поиска: артикул 119660900 |
| Остронаправленная антенна, от 824 до 896 МГц: артикул 119659400 |
| Остронаправленная антенна, от 896 до 960 МГц: артикул 119659500 |
| Остронаправленная антенна, от 1710 до 1880 МГц: артикул 119659600 |
| Остронаправленная антенна, от 1850 до 1990 МГц: артикул 119659700 |
| Антенна с магнитным монтажом, от 824 до 2170 МГц: артикул 119697000 |
| Фильтры |
| Предварительный фильтр общего назначения, от 824 до 2500 МГц, коннектор Nтипа (гнездо):артикул 119724600 |
| Предварительный фильтр общего назначения, от 824 до 6200 МГц, коннектор Nтипа (гнездо):артикул 119742600 |
| Кабели |
| Кабель, 50, BNC (штыревой коннектор), 3 фута (91 см): артикул 012048200 |
| Кабель, 50, прямой коннектор Nтипа и угловой коннектор Nтипа(штыревой коннектор), 1,6 фута (50 см): артикул 174497700. |
| Кабель, 50, прямой коннектор от Nтипа к Nтипу (штыревые коннекторы), 3 фута (91 см):артикул 174500200. |
| Прочее |
| Внешнее зарядное устройство: артикул 119603000 |
| Сетевой блок питания: артикул 119698400 |
| Адаптер для питания от бортовой сети автомобиля: артикул 119602800 |
| Литийионная аккумуляторная батарея: артикул 146015101 |
| Шторки для дисплея (5): артикул 016188200 |

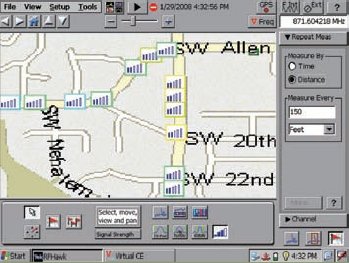

| Пеленгация После того, как сигнал идентифицирован как угрожающий, RFHawk предоставляет различные проверенные в полевых условиях средства для обнаружения его источника. Для облегчения локализации источников сигналов анализатор имеет звуковой индикатор мощности сигнала. Это позволяет операторам искать источники сигналов, глядя на окружающую обстановку, а не на экран. Для тех сигналов, источники которых труднее обнаружить (например, для сигналов, которые имеющих затухание, многолучевое распространение, падение мощности и т.д.) RFHawk предлагает несколько средств картографирования, облегчающих обнаружение их источников. Анализ картографических данных сигналов – это быстрый способ обнаружить источники сигналов, которые трудно обнаружить другими способами. Возможность картографирования также представляет собой способ документирования обнаруженного. Картографическую информацию о сигналах можно нанести на карту как вручную, так и автоматически. Для автоматической регистрации направления на источник сигнала при перемещении оператора можно использовать встроенный приемник GPS и часы. Для использования в зданиях возможности картографирования сигнала предоставляет уникальный интерфейс «tap- and- walk» («нажми и иди»). Пиктограммы с цветовым кодированием автоматически записывают соответствующие измерения на основе предустановленных пределов приемлемости. |
 |
