Описание

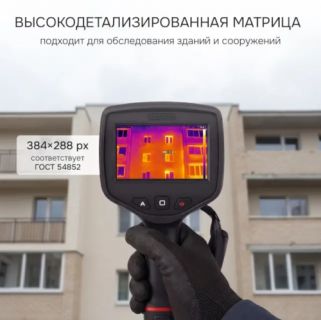

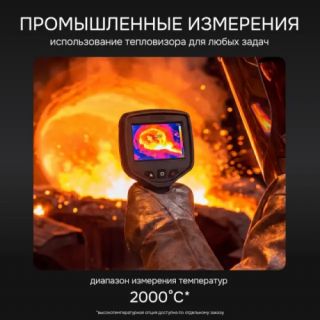

Тепловизор RGK TL-384 представляет собой эффективное средство диагностики, реализующее методы неразрушающего контроля путем дистанционного измерения поверхностной температуры до 2000 °С. Высокодетализированная матрица 384х288 делает соответствует требованиями ГОСТ 54852, благодаря чему оборудование подходит для профессионального обследования зданий и сооружений.
От младших изделий семейства TL модель отличается увеличенным до 4,3 дюймов размером сенсорного экрана, за счет чего обладает лучшей наглядностью, упрощая визуальный анализ термограмм непосредственно в процессе съемки, а также возможностью использования сменных объективов с различным увеличением и сектором обзора, что позволяет одинаково эффективно обследовать объекты на разных дистанциях. Кроме того, возможность установки дополнительных сменных объективов для работы на большой дистанции или в замкнутых пространствах максимально расширяет сферу применения устройства.
Функциональные возможности

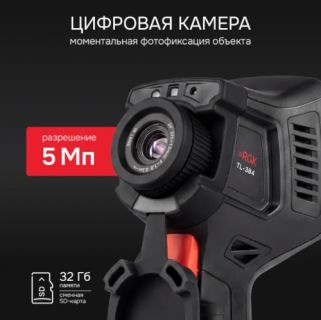

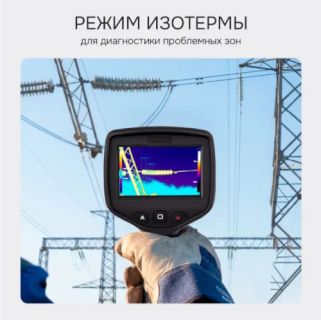

Снабженный встроенной цифровой камерой, тепловизор RGK TL-384 позволяет дополнительно получать изображения в видимом спектре, которые при наложении на термограмму упрощают идентификацию объектов и их элементов с экстремальной степенью нагрева. Измеритель способен определять встроенными средствами наибольшую, наименьшую и среднюю температуру в выбранной зоне, а также выполнять построение изотерм. Высокая термочувствительность 0,04 °С позволяет распознавать минимальные перепады температуры в соседних точках.
Функция автоматического отслеживания точек с минимальной и максимальной температурой в зоне обзора, которые помечаются соответствующими маркерами, сокращает трудоемкость ИК обследований, позволяя быстро выявлять проблемные зоны. Режим температурной сигнализации, с задаваемыми через настройки пороговыми уровнями, повышает производительность контроля температурных характеристик типовых объектов.
Особенности
- Минимальное расстояние фокусировки с комплектным объективом, обеспечивающим 28-градусный сектор обзора, составляет всего 15 см, что позволяет использовать тепловизор для диагностики компьютерных и других электронных плат, быстро выявляя перегретые и неработающие компоненты на них.
- Гибкое управление – прибор снабжен тремя подэкранными кнопками, которые можно активировать на ощупь большим пальцем руки, удерживающей прибор, курком на пистолетной рукоятке для сохранения термограмм и сенсорным дисплеем, позволяющим выбирать точки, линии и зоны на экране в ходе анализа ИК изображений.

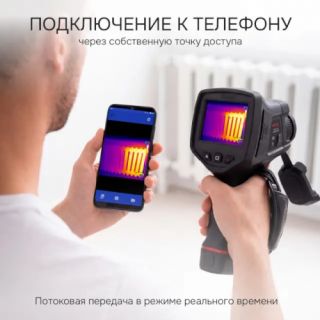

- Простое документирование – поддерживается возможность записи снимков и роликов с аннотациями во встроенную память, а также трансляция изображений по WiFi или через интерфейс HDMI.
Технические характеристики
|
Измерение
| |
|---|---|
|
Диапазон измерений температуры
|
от -20 до +150 °С
от 0 до +410 °С от +300 до +650(**) °С от +300 до +2000(**) °С |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С
|
±2,0°С
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне от. +100 °С до +650 °С, %
|
±2,0 %
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +650 °С, %
|
±3,0 %
|
|
Лазерный дальномер, дистанция
|
-
|
|
Изображение и оптические данные
| |
|
Количество пикселей матрицы детектора
|
384 x 288 px
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более
|
0,04
|
|
Углы поля зрения, градус по горизонтали x градус по вертикали
|
стандартный 28,1° x 21,3°
широкоугольный 48,1° x 39,3° телеобъектив 2x 12,1° x 9,7° телеобъектив 3x 6° x 4,8° |
|
Минимальное фокусное расстояние
|
стандартный 0,15 м
широкоугольный 0,15 м телеобъектив 2x 0,5 м телеобъектив 2x 1 м |
|
Пространственное разрешение
|
стандартный 1,3 мрад
широкоугольный 2,26 мрад телеобъектив 2x 0,68 мрад телеобъектив 2x 0,34 мрад |
|
Запись изображений или частота обновлений
|
30 Гц
|
|
Режим фокусировки
|
ручной
|
|
Увеличение
|
1x, 2x, 4x, 8x
|
|
Матрица в фокальной плоскости [FPA]
|
неохлаждаемый микроболометр
|
|
Спектральный диапазон, мкм
|
от 7,5 до 14
|
|
Представление изображения
| |
|
Экран/разрешение
|
сенсорный экран 4,3-дюймовый ЖК-дисплей/480x272 px
|
|
Режимы изображения
|

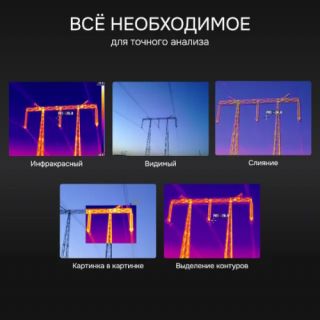

ИК, видимый, картинка в картинке, смешивание/выделение
|
|
Цветовые палитры
|
10 палитр
|
|
Анализ измерений
| |
|
Точка
|
максимум 10 точек устанавливающихся вручную
|
|
Автоматическое обнаружение тепла/холода
|
автоматические горячий и холодный маркеры
|
|
Линия
|
максимум 5 линий устанавливающихся вручную
|
|
Область
|
максимум 10 областей устанавливающихся вручную
|
|
Поправки к измерениям
|
коэффициент излучения, температура окружающей среды, атмосферная влажность, компенсация расстояния
|
|
Предупреждение о превышении температуры
|
звуковая и индикаторная сигнализация
|
|
Хранение видео
| |
|
Медиа-хранилище
|
карта MicroSD 32 Гбайт
|
|
Формат хранения видео
|
стандартное кодирование MPEG-4, 640x480 при 25 кадрах в секунду/IRV радиометрическое
|
|
Режим хранения видео
|
ИК
|
|
Хранение изображений
| |
|
Формат хранения изображений
|
стандартные файлы JPEG, включая данные измерений, PNG
|
|
Режим хранения изображений
|
ИК/видимое изображение/картинка в картинке/смешивание
|
|

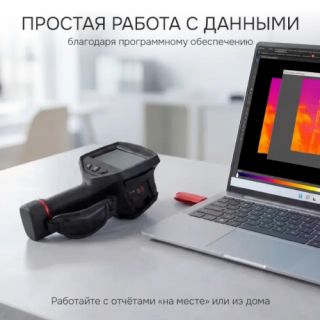

Анализ изображений
|
внутренние инструменты анализа изображений, в ПО
|
|
Настройка
| |
|
Лазер
|
< класс 2
|
|
Фонарик
|
есть
|
|
Команды настройки
|
локальная адаптация единиц измерения, языка, форматов даты и времени, яркости, изотермы, размера шрифта, супер-разрешения, формат сохранения изображения и видео
|
|
Языки
|
многонациональные
|
|
Цифровая камера
| |
|
Встроенная цифровая камера
|
5 Мп
|
|
Встроенные данные цифрового объектива
|
55°
|
|
Интерфейсы передачи данных
| |
|
Интерфейсы
|
MicroSD
|
|
USB
|
Type C
|
|
Видеовыход
|
micro HDMI
|
|
Настройки сетей
| |
|
Wi-Fi
|
802.11, передача изображений и видеопотока в реальном времени
|
|
Bluetooth
|
есть, для подключения гарнитуры
|
|
Система питания
| |
|
Срок службы батареи при непрерывном использовании
|
4 ч
|
|
Напряжение питания
|
12 В
|
|
Система зарядки
|
в зарядной станции
|
|
Управление энергопотреблением
|
автоматическое отключение
|
|
Экологические данные
| |
|
Диапазон рабочих температур
|
от -20°C до 55°C
|
|
Диапазон температур хранения
|
от -25°C до 70°C
|
|
Влажность (при эксплуатации и хранении)
|
от 10 до 90%
|
|
Устойчивость к падению
|
2 м
|
|
Удар
|
25 г (IEC60068-2-29)
|
|
Вибрация
|
2 г (IEC60068-2-6)
|
|
Степень защиты
|
IP54
|
|
Дополнительные возможности
| |
|
Разъем под штатив
|
-
|
|
Физические характеристики
| |
|
Размеры
|
280 x 135 x 136 мм
|
|
Вес камеры включая батарею
|
1,25 кг
|
(**) – по дополнительному заказу
Комплектация
-
Тепловизор RGK TL-384
-
Аккумуляторные литийионные батареи - 2 шт.
-
Зарядное устройство
-
Адаптер питания
-
Считыватель карты памяти
-
Карта памяти SD
-
Программное обеспечение на USB накопителе
-
Кейс для переноски
-
Наушники
-
Руководство по эксплуатации
