Особенности пробника 91550-5
Параметры датчика тока 91550-5
• Диапазон: 10 кГц – 200 МГц
• Диаметр окна: 1.25” (3,18 см)
Применение пробника 91550-5
• Измерения высокочастотного тока без прямого контакта
• Тестирования по стандартам и другим требованиям

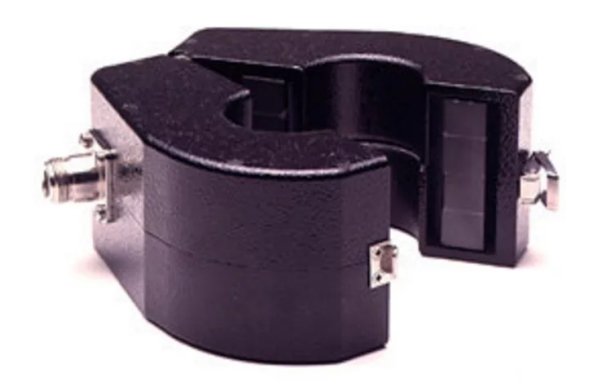

Описание токового пробника 91550-5
Пробник 91550-5 является разновидностью токовых датчиков ETS-Lindgren из серии 91550.
Данный пробник имеет окно 1.25” и используется для частот 10 кГц – 200 МГц.
Датчик 91550-5 применяется для измерений тока и тестирования аппаратуры на соответствие параметрам.
Токовый пробник идеально подходит для ст.MIL-STD-461D/ст.MIL-STD-462D.
Возможность проведения диагностики на соответствие необходимым требованиям подойдет для инженеров испытателей.
Применяется этот универсальный датчик также при измерениях с большой нагрузкой, например, измерения параметров электродвигателей.
Вообще, токовый пробник 91550-5 оптимизирован для измерений высокой мощности и низкой скважности импульсного тока.
Электрические параметры 91550-5
• Max частота: 200 МГц
• Min частота: 10 кГц
• Нагрузочный импеданс: 50 Ом
• Трансферный импеданс: 1 Ом
• Max первичный ток: 275А (400Hz), 350А (DC-60Hz), 100А (Pulse), 2А (RF(CW))
Физические параметры 91550-5
• Вес токового датчика: 600 гр.
• Диаметр окна: 3.18 см
• Общая ширина: 3,56 см
• Внешний диаметр модели: 8,26 см
