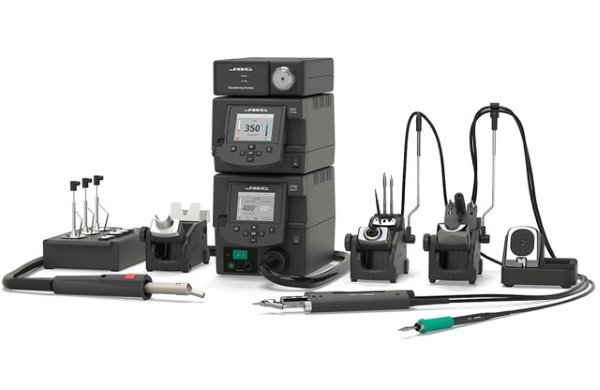

Паяльно-ремонтная станция RMSE-2QE — это самое быстрое и безопасное решение для пайки, ремонта и доработки печатных узлов, включая работы горячим воздухом.
Паяльно-ремонтная станция RMSE-2QE обеспечивает наилучшее качество пайки благодаря самой эффективной паяльной системе JBC, а дополнительные режимы сна и гибернации помогают продлить срок службы наконечников.
Цифровой двухканальный блок управления DDE управляет двумя инструментами одновременно и полностью совместим с 10 различными инструментами JBC.
Электрический модуль вакуумирования MSE незаменим для выпайки компонентов, монтируемых в отверстия и для очистки контактных площадок поверхностно монтируемых компонентов.
Термовоздушная станция JTSE позволяет провести ремонт печатного узла, используя профили температуры и воздушного потока.
RMSE работает одновременно с вакуумным паяльником DR560-A, универсальным паяльником T245-A и термофеном JT-TA.
Характеристики
| Двухканальный блок управления | DDE-2C |
| Вес | 3,82 кг |
| Габариты | 232×148×120 мм |
| Электропитание | 230 В / 50 Гц |
| Выходная мощность | 0 — 150 Вт (на каждый канал) |
| Вторичное электропитание | 23,5 В |
| Температурный диапазон | 90 — 450 °C |
Динамические термопрофили:
|
Наличие |
| Точность поддержания температуры (спокойный воздух) | ± 1,5 °C |
| Сопротивление наконечника к земле | < 2 Ом |
| Ток утечки | < 2 мВ |
| Рабочая температура | 10 — 40 °C |
| Антистатическая защита | 106 — 1011 Ом |
| Дополнительные особенности | |
| Спящий режим и режим гибернации | Снижение температуры наконечника при неиспользовании термоинструмента снижает окисление и продлевает срок службы наконечника |
| Установка Min / Max температуры | Ограничивает оператору рабочий диапазон температуры |
| Три предустановленных температурных режима | Мгновенный выбор одного из трёх температурных режимов для соединений, требующих пайки разными материалами |
| Построение графиков | Визуализация в режиме реального времени температуры и мощности, передаваемых паяному соединению |
| Защитный ПИН-код | Защита от несанкционированного доступа к параметрам станции |
| Многоязычное меню | Английский, немецкий, испанский, французский, итальянский, португальский, русский, японский, корейский, китайский |
| Коммуникации | |
| Разъём USB-B (сзади) | Подключение к ПК / прослеживаемость |
| Разъём USB-A (спереди) | Обновление ПО / сохранение графиков |
| Разъём RJ-12 | Дистанционное управление роботом по протоколу RS-232 или подключение к дымоуловителю |
| Разъём эквипотенциальной пайки | Опциональное подключение для антистатической защиты |
| Электрический блок вакуумирования | MSE-A |
| Вес | 1,22 кг |
| Габариты | 225×145×55 мм |
| Электропитание | 23,5 В (от блока управления DDE-2C) |
| Потребляемая мощность | 12 Вт |
| Вакуум: | 75 % / 570 мм.рт.ст. |
| Воздушный поток | 9 л/мин. |
| Рабочая температура | 10 — 40 °C |
| Антистатическая защита | 106 — 1011 Ом |
| Термовоздушная станция | JTSE-2A |
| Вес | 4,1 кг |
| Габариты | 230×148×160 мм |
| Электропитание | 230 В , 50/60 Гц |
| Номинальная мощность | 700 Вт |
| Антистатическая защита | 106 — 1011 Ом |
| Температура эксплуатации | 10 — 40 °C |
| Температурный диапазон | От комнатной до 150 — 450 °C |
| Режим охлаждения | Продувка воздуха без нагрева |
| Регулировка воздушного потока | От 5 до 50 л/мин. |
| Вакуум | 30 % / 228 мм.рт.ст. |
| Разъём USB-B (сзади) | Подключение к ПК |
| Разъём USB-A (спереди) | Обновление ПО / сохранение графиков |
| Разъём RJ 12 | Дистанционное управление по интерфейсу RS-232 |
| Разъём RJ 45 | Подключение к локальной сети (LAN) |
| Разъём Pedal | Подключение педали |
| Разъём эквипотенциальной пайки | Опциональное подключение для антистатической защиты |
| Разъём внешней термопары | Контроль температуры в чувствительных областях |
| Паяльно-ремонтная станция | RMSE-2Q |
| Вес в таре | 16,5 кг |
| Габариты в таре | 370×480×380 мм |
Комплект поставки
| Артикул | Наименование (комплектация) | ||
| RMSE-2QE | Двухканальный цифровой блок DDE-2C | 1 шт. | |
| Вакуумно-компрессорный электрический модуль MSE-A | 1 шт. | ||
| Универсальный паяльник T245-А (без картридж-наконечников) | 1 шт. | ||
| Подставка AD-SE | 1 шт. | ||
| Вакуумный отсос DR560-A (без наконечников) | 1 шт. | ||
| Подставка DR-SE | 1 шт. | ||
| Вискозная губка S0354 | 1 шт. | ||
| Металлическая щётка CL6217 | 1 шт. | ||
| Латунная губка CL6210 | 1 шт. | ||
| Кабель 0011283 соединительный (подставка-блок управления) | 2 шт. | ||
| Кабель 0014874 соединительный (модуль вакуумирования — блок управления) | 1 шт. | ||
| Подставка SCH-A под картридж-наконечники | 1 шт. | ||
| Подставка CL8499 для чистки картридж-наконечников | 1 шт. | ||
| Набор 0022819 аксессуаров для вакуумного отсоса DR560-A: | 1 набор | ||
| — Набор 0965970 для чистки наконечников, стандартный | 1 шт. | ||
| — Набор 0965760 для чистки наконечников, удлинённый | 1 шт. | ||
| — Накопитель 0812620 припоя стеклянный | 1 шт. | ||
| — Накопитель 0812630 припоя металлический | 1 шт. | ||
| — Ключ 0780550 для смены наконечников | 1 шт. | ||
| — Фильтр 0780840 вакуумного отсоса DR560-A 10 шт. | 1 упак. | ||
| — Уплотнитель 0019208 вакуумного отсоса DR560-A 2шт. | 1 упак. | ||
| Соединитель 0011356 кабеля и трубки | 2 шт. | ||
| Фильтр 0005966 модуля вакуумирования 50 шт. | 1 упак. | ||
| Палочка 0786640 для прочистки накопителя припоя | 1 шт. | ||
| Фильтр 0781046 вакуум. паяльника 10 шт. | 1 уп. | ||
| Фильтр 0821830 вакуумного паяльника в сборе | 1 шт. | ||
| Руководство пользователя | 1 шт. | ||
| Блок управления JTSE-2A | 1 шт. | ||
| Подставка JT-SE под термовоздушный фен | 1 шт. | ||
| Термовоздушный фен JT-T2A | 1 шт. | ||
| PH218 Термопара К-типа | 1 шт. | ||
| Вакуумный пинцет Т260-А | 1 шт. | ||
| Набор 0861660 изогнутых игл для вакуумного пинцета | 1 шт. | ||
| Набор 0901546 прямых игл для вакуумного пинцета | 1 шт. | ||
| Набор 0940163 присосок для вакуумного пинцета | 1 шт. | ||
| Подставка 0008752 для защитных экранов и экстракторов | 1 шт. | ||
| Набор 0012332 для демонтажа микросхем: | 1 шт. | ||
| — Подставка 0008752 под теплоотражатели и вакуумные захваты | 1 шт. | ||
| — P2220 теплоотражатель 10×10 мм | 1 шт. | ||
| — P4000 теплоотражатель 12,5×12,5 мм | 1 шт. | ||
| — P2235 теплоотражатель 12×17 мм | 1 шт. | ||
| — P2230 теплоотражатель 15×15 мм | 1 шт. | ||
| — P4010 теплоотражатель 17×17 мм | 1 шт. | ||
| — E2052 теплоотражатель 20×20 мм с вакуумным захватом | 1 шт. | ||
| — E2184 теплоотражатель 24×24 мм с вакуумным захватом | 1 шт. | ||
| — E2064 теплоотражатель 20×26 мм с вакуумным захватом | 1 шт. | ||
| — Комплект присосок 0930110 для экстрактора (Ø 10 мм 3 шт., Ø 4,7 мм 1 шт.) | 1 шт. | ||
| — JN2012 сопло Ø 6 мм | 1 шт. | ||
| — JN2015 сопло Ø 4 мм | 1 шт. | ||
| — JN2020 сопло Ø 8 мм | 1 шт. | ||
| — T2250 вакуумный захват Ø 85 мм | 1 шт. | ||
| — T2050 вакуумный захват Ø 35 мм | 1 шт. | ||
| — Трубка 0932330 | 1 шт. | ||
| Кабель электропитания | 1 шт. | ||
| Руководство пользователя | 1 шт. | ||
Аксессуары
| MSE-A | Модуль MSE-A вакуумирования электрический |
| MVE-A | Модуль MVE-A вакуумирования пневматический |
| PA120-A | Микротермопинцет PA120-A |
| AM120-A | Микротермопинцет AM120-A (регулируемый) |
| AT420-A | Термопинцет AT420-A |
| HT420-A | Термопинцет HT420-A |
| T210-A | Микропаяльник T210-A |
| T210-NA | Микропаяльник T210-NA для пайки в среде азота |
| T245-A | Универсальный паяльник T245-A |
| T245-NA | Универсальный паяльник T245-GA для пайки в среде азота |
| DS360-A | Вакуумный микроотсос DS360-A |
| DR560-A | Вакуумный отсос DR560-A |
| AP250-A | Паяльник AP250-A для ручной подачи припоя Ø 0,8 мм — Ø 1,0 мм |
| P-005 | Педаль P-005 ножная |
| KNE-A | Набор KNE-A для пайки в среде азота |
| CC3702 | Кабеледержатель CC3702 |
| P-005 | Педаль P-005 для управления системой подогрева |
| P-405 | Педаль P-405 для управления системой подогрева |
| Т260-А | Вакуумный пинцет Т260-А |
| 0014107 | Нагревательный элемент для термовоздушного фена JT-T2A |
| Pxxx | Теплоотражатели |
| Pxxx | Вакуумные захваты с теплоотражателем |
| T2xx | Вакуумные захваты |
| JN20xx | Сопла для термофена |
| RWB-B | Штатив RWB-B для термовоздушного фена JT-T2A с основанием 480×550 мм |
| RWS-D | Штатив RWS-D для термовоздушного фена JT-T2A с основанием 270×410 мм |
| RWT-B | Штатив RWT-B для термовоздушного фена JT-T2A без основания |
* Производитель оставляет за собой право вносить изменения в комплектацию, техническое и программное обеспечение без предварительного уведомления
