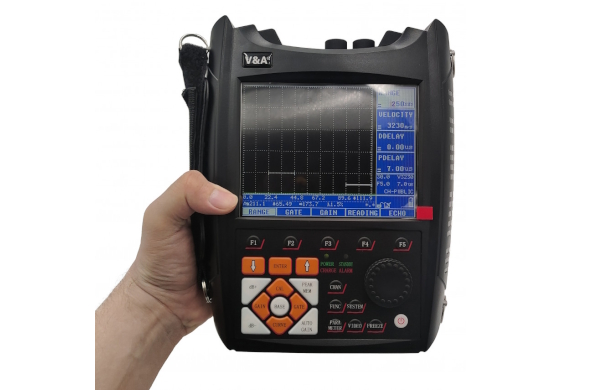

Ультразвуковой дефектоскоп V&A VA-UD01 с поверкой

Особенности

Характеристики

Номер в Госреестре СИ: 91889-24
Перед оформлением услуги поверки ознакомьте с условиями.

Позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщину стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений. Для наглядности прибор позволяет отображать сигнал в виде B-скана и проводить полный документальный контроль сохраняя результаты измерений в собственную память, с последующим переносом данных на персональный компьютер.

Назначение

• Поиск внутренних дефектов в материале (нарушение однородности и сплошности, трещины, коррозия, расслоения и пр.);

• Контроль качества сварных швов;

• Измерение толщины изделия.

Технические характеристики

• Диапазон контроля: 0–9999 мм;

• Скорость: 1000–9999 м/с;

• Количество сохраняемых каналов: 10;

• Количество сохраняемых осциллограмм сигналов: 100;

• Количество сохраняемых записей: 10 записей продолжительностью 5 мин;

• Усиление: 0–110 дБ;

• Задержка отображения: от -15 до +3400 мкс;

• Задержка преобразователя: 0–1000 мкс;

• Частота: 0,2–15 МГц;

• Уровень шума: ≤ 10%;

• Демпфирование преобразователя: 50 Ом, 75 Ом, 150 Ом , 500 Ом;

• Частота повторного срабатывания преобразователя;

• Автоматически регулируемая низкая, автоматически регулируемая средняя, автоматически регулируемая высокая, 5–1000 Гц;

• Чувствительность: > 62 дБ (глубина: 200 мм, плоскодонный отражатель Ф2);

• Разрешающая способность: > 40 дБ;

• Отбраковка по линейности: 0–80% (цифровая отбраковка);

• Погрешность линейности по вертикали: ≤ 3%;

• Погрешность линейности по горизонтали: ≤ 0,1%;

• Динамический диапазон: ≥ 32 дБ;

• Энергия импульса: Фиксированная;

• Длительность импульса: 50–1000 нс;

• Оперативная память: 1 Гб;

• Температура окружающей среды: от +15 до +25°С;

• Относительная влажность окружающей среды, % не более 80;

• Время работы: ≥ 20 часов.

Габариты и размеры

• Габаритные размеры и вес в упаковке: 425*355*155 мм 5.150 кг;

• Габаритные размеры и вес без упаковки 230*169*69 мм 1.275 кг;

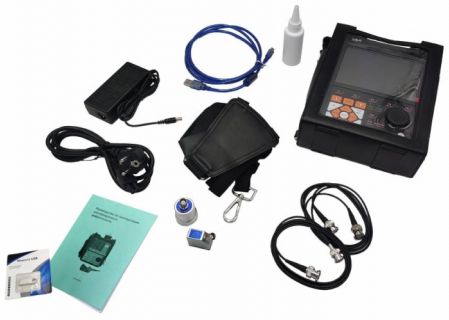

Комплектация

• Кейс для переноски;

• Цифровой дефектоскоп;

• Предохранительный чехол;

• Руководство по эксплуатации;

• Соединительный провод с разъемом типа Mini USB;

• Внешнее зарядное устройство;

• Кабель для подключения преобразователя;

• Емкость для контактной жидкости;

• Наклонный преобразователь, 9х9, К2, 2,5МГц;

• Прямой преобразователь, диаметр 20, 2,5 МГц;

• Комплект ремней;

• USB - накопитель с программным обеспечением для ПК.

◄ ◄ ► ►
