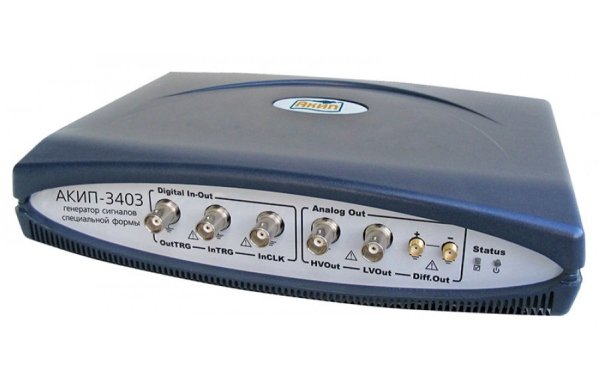

USB генератор сигналов АКИП-3403/1 (4 M)

Артикул: 1-14244

ВЫХОДНЫЕ ПАРАМЕТРЫ
• Ослабление сигнала: 1; 2 ; 4 и 8 раз
• Диапазон частот (синус): 0,00727 Гц …125 МГц
• Постоянное смещение: ±4,995 В
ПРОИЗВОЛЬНАЯ ФОРМА
• Диапазон частот: 0,00727 Гц …125 МГц
• Число форм вых. сигнала: до 349.504 форм выходного сигнала
• Частота дискретизации: 1,5 Гц…500 МГц
• Длина памяти: 4 Мб

ОБЩИЕ ДАННЫЕ
• Напряжение питания: 12 В пост
• Размеры: 212 × 88 × 415 мм
• Вес: 0,7 кг




USB генератор сигналов АКИП-3403/1 (2 M)


• Генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS
• Диапазон частот: 0,007Гц … 125 МГц
• Генерация до 349.504 форм выходного сигнала
• Разрядность ЦАП: 16 бит – режим ARB; 36 бит – режим DDS
• Частота дискретизации до 500 МГц (множитель кратной частоты 1…65.532)
• Максимальная длина памяти для формирования сигнала 4 МБ
• Режим формирования произвольного сигнала из различных сегментов (1… 1024) с возможностью циклического повторения сегмента в последовательности (1…4.294.967.295)
• Возможность формирования сигнала по заданной функции
• Возможность формирования одного сигнала из нескольких составляющих компонент путем математических функций
• Цифровая модуляция: M-ASK, M-FSK, M-PSK, BPSK, QPSK
• Аналоговый выход: без фильтрации, фильтр 65МГц, 146МГц, 225МГц
• Поддержка мультиканального (до 8 каналов) синхронного режима работы при помощи шины SCSI
• Синхровход и синхровыход, интерфейс USB
• ПО для формирования сигналов произвольной формы
• Настольный вариант и исполнение для монтажа в 19'' стойку




Технические данные
ВЫХОДНЫЕ ПАРАМЕТРЫ Выходной канал Низкое напряжение Высокое напряжение Дифференциальный
Выходной уровень 3 Впик
на нагрузке 50 О
12 Впик
на нагрузке 50 Ом,
ограничения тока
200мкА и 10 мА
6 Впик
на нагрузке 1000 Ом
Ослабление сигнала 1; 2 ; 4 и 8 раз
Диапазон частот (синус) 0,00727 Гц …125 МГц
Время нарастания до 800 пс до 2,5 нс 2,8 нс
Выброс на вершине
прямоугольного сигнала
Не более 10% Не более 5%
Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X/X, Гауссовский и
экспоненциальный сигналы, шум (8 типов шумовых сигналов),
постоянное напряжение
Погрешность установки
уровня синусоидального
сигнала на частоте 1 кГц
±(1%+1 мВпик)
Неравномерность АЧХ
относительно 1 кГц, при
уровне 1 Вскз
0,1 дБ при частоте менее 100 кГц,
0,15 дБ для частот от 100 кГц до 5 МГц,
0,25 дБ для частот от 5 МГц до 20 МГц,
0,35 дБ для частот от 20 до 50 МГц
1 дБ для частот от 50 до 125 МГц
Погрешность установки
временных параметров
± (1*10-6 +1/Fд), где Fд – установленная частота дискретизации
Постоянное смещение ±4,995 В
ПРОИЗВОЛЬНАЯ ФОРМА Диапазон частот 0,00727 Гц …125 МГц
Число форм вых. сигнала до 349.504 форм выходного сигнала
Частота дискретизации 1,5 Гц…500 МГц
Длина памяти 4 Мб
Цифровые фильтры НЧ, НЧ, ПФ и РФ (Баттерворта, Чебышёва, инверсный Чебышёва,
Эллиптический, Бесселя)
Разрешение по вертикали 16 бит
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ Количество сегментов 1…1024
Количество повторений
сегментов
1…4.294.967.295 или «до бесконечности» (замкнутый «по кольцу» цикл
повторений)
Мин. длительн. сегмента 8 нс
МОДУЛЯЦИЯ Виды модуляции PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM,
пользовательская
Несущая Стандартная или произвольная форма
Скорость передачи до 1 МГц
ОБЩИЕ ДАННЫЕ Напряжение питания 12 В пост
Размеры 212 × 88 × 415 мм
Вес 0,7 кг
Комплект поставки Сетевой шнур, блок питания, руководство по эксплуатации, ПО
