| Режим |

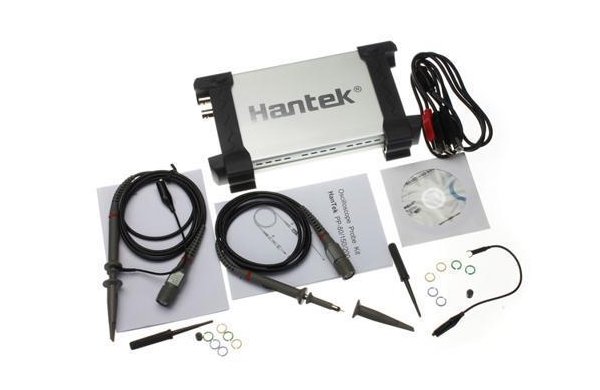

dso-3064A |
| Вертикальные |
Каналов |
4 |
| Аналоговая полоса пропускания |
60 МГц |
| Время нарастания (Rise Time) |
5.8 нс |
| Входной импеданс |
Сопротивление: 1M; Емкость: 15 pF |
| Входная чувствительность |
10мВ/деление до 5В/деление |
| Связь на входе |
AC, DC and GND |
| Вертикальное разрешение |
8 бит |
| Максимальное входное напряжение |
400В (Пик DC+AC) |
| Горизонтальные |
Дискретизация реального времени |
200 МГц (1 канал), 100Мгц (при активности 2,3 или 4 каналов) |
| Диапазоны времени |
5 нс/деление до 1000 с/деление |
| Память |
10К-16М замеров на канал |
| Точность базы времени |
±50ppm |
| Триггер |
Источники |
CH1, CH2, CH3, CH4, EXT |
| Режимы |
Фронт, Пульс, Альтернативный, Видео |
| Режим X-Y |
Вход X |
Канал 1 |
| Вход Y |
Канал 2 |
| Сдвиг фазы |
Максимум 3 градуса |
| Курсоры и измерения |
Измерения напряжения |
Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
| Измерения времени |
Частота, Период, Время нарастания, Время спада,Ширина импульса, Ширина провала, Рабочий цикл |
| Измерение задержки |
Измерение задержки от края нарастания на канале 1 до края нарастания на канале 2, Измерение задержки от края спада на канале 1 до края спада на канале 2 |
| Курсорные измерения |
Ручные, Отслеживающие, Автоматические |
| Обработка сигнала |
|
CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование |
| Интерфейс |
USB |
USB 2.0 Full Speed |
| Опционально |
WIFI, LAN |
| Питание |
Питание от сети |
AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 8-36DC, 1A |
| Механика |
Размеры |
255 x 190 x 45 (мм) |
| Вес |
1 Кг |
