Векторные анализаторы цепей Planar ОБЗОР-808/1

Артикул: 1-362726

  • Диапазон частот от 0,3 до 8000 МГц
  • Измеряемые параметры: S11, S21, S12, S22 – для «Обзор-804» и «Обзор- 804/1», S11 … S44 – для «Обзор - 808» и «Обзор - 808/1»
  • Динамический диапазон измерения модуля коэффициента передачи более 145 дБ
  • Минимальное время измерения на одной частоте 100 мкс


Предназначены для измерений комплексных коэффициентов передачи и отражения (S–параметров) СВЧ-устройств в диапазоне частот от 0,3 до 8000 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи более 145 дБ

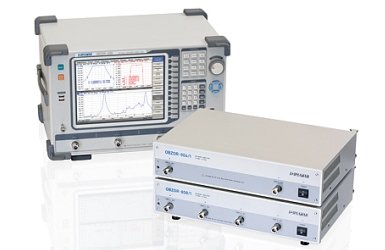

Векторные анализаторы цепей (ИККПО) «Обзор–804» и «Обзор–804/1» имеют два измерительных порта, а «Обзор–808» и «Обзор–808/1» четыре измерительных порта и два генератора испытательного сигнала.

Измерители «Обзор–804» и «Обзор–808» поставляются со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели. Модификации измерителей «Обзор–804/1» и «Обзор–808/1» предназначены для работы с внешним компьютером, не входящим в комплект поставки.

Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.

  • Диапазон частот от 0,3 до 8000 МГц
  • Измеряемые параметры: S11, S21, S12, S22 – для «Обзор-804» и «Обзор- 804/1», S11 … S44 – для «Обзор - 808» и «Обзор - 808/1»
  • Динамический диапазон измерения модуля коэффициента передачи более 145 дБ
  • Минимальное время измерения на одной частоте 100 мкс
  • Диапазон регулирования выходной мощности от -60 дБм до +10 дБм
  • Для подробного ознакомления с функциями ПО, скачайте демо-версию
