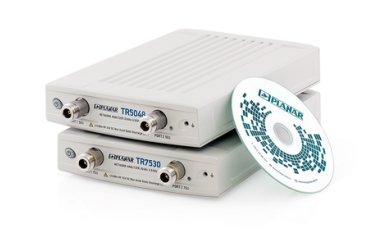

Векторные анализаторы цепей TR5048 и TR7530 предназначены для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов
Векторные анализаторы цепей TR5048 и TR7530 являются двухпортовыми однонаправленными приборами.
TR5048 поставляются с соединителями портов тип N по ГОСТ РВ 51914-2002, а TR7530 с соединителями портов тип N (75 Ом) по ГОСТ РВ 51914-2002. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 55 дБ.
Наличие удалённого управления позволяет использовать анализаторы в составе измерительных комплексов.
Анализаторы предназначены для работы с внешним компьютером, не входящим в комплект поставки.
- Диапазон рабочих частот:Измеряемые параметры: S11, S21
- от 0,02 до 3000 МГц - TR7530
- от 0,02 до 4800 МГц - TR5048
- Динамический диапазон измерения модуля коэффициента передачи более 120 дБ
- Минимальное время измерения на одной частоте 200 мкс
- Диапазон регулирования выходной мощности от -50 дБм до +5 дБм
- В программе TRVNA предусмотрен демонстрационный режим работы для ознакомления с особенностями её работы
