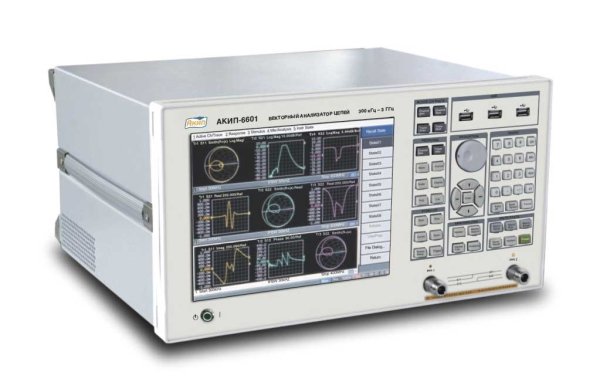

- Рабочий диапазон частот 300 кГц – 3 ГГц
- Два измерительных порта
- Основные измеряемые параметры: S11, S21, S12, S22
- Входное сопротивление: стандартно - 50 Ом, вариантисполнения – 75 Ом.
- Входной тракт - тип N
- Динамический диапазон: 110 дБ
- Диапазон регулирования выходной мощности -45 … +10 дБм
- Маркерные измерения и поиск по маркерам
- Автоматические измерения: вносимые потери, затухание,ослабление, АЧХ и др.
- Испытание на предельное содержание
- Режимы калибровки: расширенная калибровка отклика иличерез порт расширения
- Цветной сенсорный ЖК-экран с диагональю 26,4 см
- Интерфейсы: USB, LAN, RS-232, PS/2, VGA, GPIB
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-6601 |
| ПАРАМЕТРЫ ГЕНЕРАТОРА | Диапазон частот | 300 кГц … 3 ГГц |
| Разрешающая способность | 1 Гц | |
| Погрешность установки частоты | ±5*10-6 | |
| Уровень выходного сигнала | -45 … +10 дБм (для тракта 75 Ом, выходной уровень при частоте свыше 2 ГГц не нормируется) | |
| Разрешение уст. уровня | 0,05 дБ | |
| Погрешность установки уровня | ± 0,8 дБ (при 0 дБм, 50 Ом) | |
| Линейность | ±0, 75 дБ (при –5 … 10 дБм) | |
| Гармонические искажения 2, 3 порядка | < – 25 дБн (при уровне 5 дБм) | |
| Негармонические составляющие | < – 30 дБн (при уровне 5 дБм) | |
| Фазовые шумы | -67 дБн/Гц при отстройке 10 кГц | |
| ПАРАМЕТРЫ ПРИЕМНИКА | Макс. входной уровень | + 10 дБм (при частоте 300 кГц … 3 ГГц) |
| Защита входа | + 20 дБм, + 30 Впост (при частоте 300 кГц … 3 ГГц) | |
| Динамический диапазон | 90 дБ (ПЧ 3 кГц, диапазон частот 1 МГц … 3 ГГц) 110 дБ (ПЧ 10 Гц, диапазон частот 1 МГц … 3 ГГц) |
|
| ОБЩИЕ ДАННЫЕ | Вход/Выход ОГ | 10 МГц, синус, 0 дБм, |
| Измерительные каналы | 2 канала, до 4-х окон одновременно можно вывести на экран, до 4-х трас может быть выведено в каждом окне | |
| Измеряемые параметры | Фаза, задержка, полярные координаты, КСВ, диаграмма Смита, импеданс | |
| Режимы сканирования | Линейный, логарифмический, сегментированный, измерение мощности | |
| Режимы запуска | Непрерывный, однократный, удержание | |
| Интерфейсы | USB, LAN, RS-232, PS/2, VGA, GPIB | |
| Питание | 100 … 240 В, 50/60 Гц, автовыбор | |
| Габаритные размеры | 426 х 395 х 225 мм | |
| Масса (не более), кг | 15 | |
| Условия эксплуатации | 5 … 40 °С, относ. влажность до 80% (до 30 °С) | |
| Комплект поставки | Руководство по эксплуатации, кабель питания. | |
| ОБЩИЕ ДАННЫЕ | Питание | 150 … 230 В, 50/60 Гц, автовыбор |
| Потребляемая мощность | 350 ВА – в режиме работы | |
| Габаритные размеры | 426 х 395 х 225 мм | |
| Масса (не более), кг | 15 | |
| Условия эксплуатации | 5 … 40 °С, относ. влажность до 80% (до 30 °С) | |
| Комплект поставки | Руководство по эксплуатации, кабель питания. |
Дополнительные принадлежности
Адаптер – переход 75 Ом
Адаптер – переход от тракта тип N к тракту тип N (75 Ом) с минимальными потерями (вилка–гнездо).
Опция: 1E4J
Калибровочный комплект N-50J для тракта 50 Ом с соединителями типа «вилка» тип N: калибровочная мера согласованная нагрузка, калибровочная мера холостого хода, калибровочная мера короткого замыкания, адаптер-переход.
Опция: 1E4K
Калибровочный комплект N-50K для тракта 50 Ом с соединителями типа «гнездо» тип N: калибровочная мера согласованная нагрузка, калибровочная мера холостого хода, калибровочная мера короткого замыкания, адаптер-переход.
Опция: 1E5J
Калибровочный комплект N-75J для тракта 75 Ом с соединителями типа «вилка» тип N: калибровочная мера согласованная нагрузка, калибровочная мера холостого хода, калибровочная мера короткого замыкания, адаптер-переход.
Опция: 1E5K
Калибровочный комплект N-75K для тракта 75 Ом с соединителями типа «гнездо» тип N: калибровочная мера согласованная нагрузка, калибровочная мера холостого хода, калибровочная мера короткого замыкания, адаптер-переход.
Опция: 1E6J
Калибровочный комплект F-75J для тракта 75 Ом с соединителями типа «вилка» тип F: калибровочная мера согласованная нагрузка, калибровочная мера холостого хода, калибровочная мера короткого замыкания, адаптер-переход.
Опция: 1E6K
Калибровочный комплект F-75K для тракта 75 Ом с соединителями типа «гнездо» тип F: калибровочная мера согласованная нагрузка, калибровочная мера холостого хода, калибровочная мера короткого замыкания, адаптер-переход.
Опция: 1E7J
Калибровочный комплект SMA-50J для тракта 50 Ом с соединителями типа «вилка» тип SMA: калибровочная мера согласованная нагрузка, калибровочная мера холостого хода, калибровочная мера короткого замыкания, адаптер-переход.
Опция: 1E7K
Калибровочный комплект SMA-50K для тракта 50 Ом с соединителями типа «гнездо» тип SMA: калибровочная мера согласованная нагрузка, калибровочная мера холостого хода, калибровочная мера короткого замыкания, адаптер-переход.
