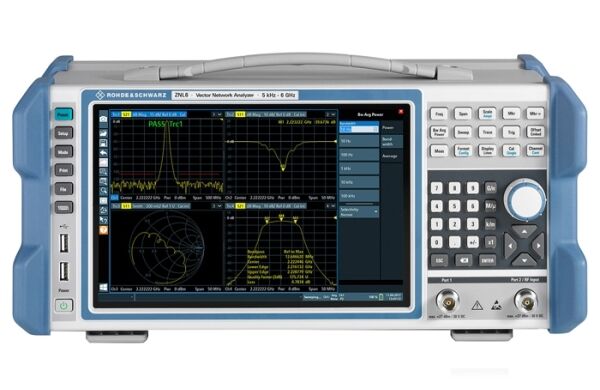

Векторный анализатор цепей Rohde & Schwarz ZNL3

Артикул: 1-376236

  • Диапазон частот от 5 кГц до 3 ГГц;
  • Полный набор S-параметров;
  • Динамический диапазон до 130 дБ (тип.);
  • Встроенный анализатор спектра (опционально);
  • Полоса анализа до 40 МГц (опционально);
  • Поддержка датчиков мощности (опционально);
  • Широкоформатный 10,1-дюймовый сенсорный WXGA экран;
  • Операционная система Windows 10;
  • Различные варианты питания: от сети переменного тока, от источника постоянного тока, от аккумуляторной батареи;
  • Компактные размеры (глубина 24 см);
  • Малый вес (6 кг).

Назначение векторного анализатора цепей ZNL:

Для любого инженера существенное значение имеет способность решать широкий круг задач. Анализатор серии ZNL в полной мере оправдывает свою принадлежность к комплексным измерительным приборам. Прибор объединяет в себе функции 2-портового анализатора цепей, анализатора спектра и измерителя мощности. Простой и удобный пользовательский интерфейс, в дополнении с широкими возможностями питания, делают этот прибор уникальным решением как в лабораторных, так и в полевых условиях.

 Векторный анализатор цепей ZNL​ выпускается в нескольких исполнениях:

  • ZNL3 - от 5 кГц до 3 ГГц;
  • ZNL6 от 5 кГц до 6 ГГц.

Особенности векторного анализатора цепей ZNL:

  • Диапазон частот от 5 кГц до 3 или 6 ГГц;
  • Полный набор S-параметров;
  • Динамический диапазон до 130 дБ (тип.);
  • Встроенный анализатор спектра (опционально);
  • Полоса анализа до 40 МГц (опционально);
  • Поддержка датчиков мощности (опционально);
  • Широкоформатный 10,1-дюймовый сенсорный WXGA экран;
  • Операционная система Windows 10;
  • Различные варианты питания: от сети переменного тока, от источника постоянного тока, от аккумуляторной батареи;
  • Компактные размеры (глубина 24 см);
  • Малый вес (6 кг).

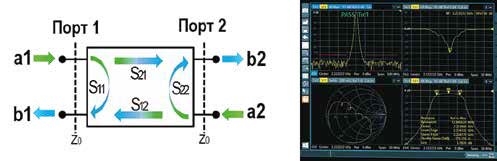

Описание векторного анализатора цепей ZNL:

Анализ электрических цепей для ZNL является стандартным режимом работы. Прибор обеспечивает 2-портовые 2-правленные измерения полной матрицы S-параметров. Разнообразные форматы отображения результатов измерения упрощают интеграцию данных в отчеты и таблицы для последующей обработки.

Расширить возможности анализа цепей помогут опции: анализа во временной области (ZNL-K2), для определения рассогласования в линиях передачи, отображая неоднородности, коэффициенты отражения или импедансы, и опция определения расстояния до повреждения в кабелях (ZNL-K3).

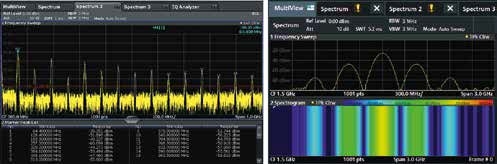

Режим анализатора спектра (ZNL3-B1)

Данная опция позволит выполнять на ZNL3 спектральный анализ, основанный на измерениях мощности. По необходимости, расширить полосу анализа с 10 до 40 МГц можно с помощью опции FPL1-B40. Спектрограмма (режим водопада) – двумерная диаграмма с использованием различных цветов для каждого уровня мощности, будет полезна при анализе прерывистых сигналов. А приложения “I/Q Analyzer» позволит выполнять сбор I/Q-данных и их анализ.

Опция FPL1-K7 пригодится для измерения сигналов аналоговой модуляции АМ/ЧМ/ФМ, а прикладное ПО FPL1-K30 выполнит измерения коэффициента шума и усиления.

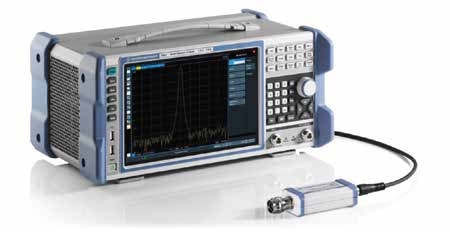

Режим измерителя мощности (FPL1-K9)

В дополнение к функции анализа мощности, для применений, требующих очень высокой точности измерения и регулировки уровней передаваемого сигнала, опция RFPL1-K9 позволяет использовать анализатор совместно и с датчиками поглощаемой мощности (серий NRP). Датчики могут подключаться к USB-разъемам при помощи соответствующих адаптеров NRP-Z4/-ZKU, или к специальному разъему на плате дополнительных интерфейсов FPL1-B5.

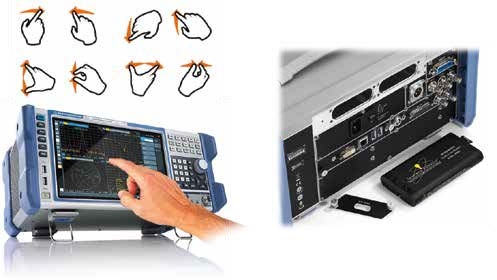

Новый уровень удобства работы

Анализатор ZNL отличается высокой гибкостью управления как стандартным способом, с помощью клавиш, так и посредством широкоформатного 10,1-дюймового сенсорного экрана, с помощью жестов касания, привычных пользователям смартфонов. Небольшие размеры, малый вес, широкая номенклатура аксессуаров и принадлежностей, а также, возможности питания: от сети переменного тока, от источника питания постоянного тока, и от аккумуляторных батарей – делают ZNL незаменимым инструментом для всех, кто нуждается в эффективном средстве измерений.

Технические характеристики

Параметр Значение
ZNL3 ZNL6
Диапазон частот от 5 кГц до 3 ГГц от 5 кГц до 6 ГГц
Количество измерительных портов 2, тип N (female (розетка))
Импеданс 50 Ω
Количество точек измерений от 1 до 100’001
Полосы ПЧ от 1 Гц до 500 кГц
Стабильность опорного генератора (старение) Стандартно: ± 1·10-6, (с опцией PL-B4: ± 1·10-7)
Динамический диапазон > 120 дБ (тип. 130 дБ)
Время измерения 201 точка, span
200 МГц, BW 500 кГц
< 5 мс
Диапазон выходной мощности Стандартно от -10 дБм до 0 дБм (тип. до +3 дБм)
С опцией ZNL-B22 от -40 дБм до 0 дБм (тип. до +3 дБм)
Максимальный номинальный уровень входной мощности 0 дБм
Точность измерения Параметра передачи < 0,05 дБ или < 0,5° (от -35 дБм до +5 дБм)
Параметра отражения < 0,12 дБ или < 0,8° (до 2 ГГц при 0 дБм)
Режим анализа спектра (опция ZNL-B1)
Диапазон частот от 5 кГц до 3 ГГц
Диапазон настроек аттенюатора от 0 до 30 дБ (шаг 10 дБ)
Фазовый шум (несущая 500 МГц) Отстройка 10 кГц < -103 дБн, тип.-108 дБн
Узкополосные фильтры (по уровню -3 дБ) Свипирующие от 100 кГц до 10 МГц
БПФ-фильтры от 1 Гц до 50 кГц
Канальные от 10 Гц до 10 МГц
Полоса анализа Стандартно 10 МГц
С опцией FPL1-B40 40 МГц
Точка пересечения 3-порядка (TOI) > 16 дБм, 20 дБм (тип.)
Отображаемый уровень собственных шумов (DANL) до -140 дБм, -150дБм (тип)
Скорость измерения Поиск пика маркером 1,3 мс (ном.)
Общие характеристики
Интерфейсы Стандартно LAN, USB, DVI-D, 3,5 мм mini jack
С опцией FPL1-B10 GPIB
С опцией FPL1-B5 25-пин D-Sub, Noise control, Power sensor, IF/video/demod out
Дисплей Диагональ 26,4 см (10,1 дюйма), разрешение 1280 × 800 × 262144, тип сенсорный, WXGA
Питание Сеть перем. тока 100-240В, 50-60 Гц, 400 Гц
Опция FPL1-B30 Разъем для питания
от источника пост. тока.
Вх. напряжение: 10,4 – 28 В
Опция FPL1-B31 Аккумуляторная батарея.
Время работы 3,5 ч
Время заряда < 2 ч
Потребляемая мощность тип. 90 Вт (макс. 300 Вт)
Диапазон температур Рабочий режим от +5 °C до +40 °C
Габаритные размеры (ШхВхГ) 408х186х235 мм
Масса 6 кг (без опций)
7,3 кг (с аккумулятором)

Комплект поставки

Наименование Количество
1 Векторный анализатор цепей 1
2 Кабель питания 1
3 Руководство по эксплуатации 1
