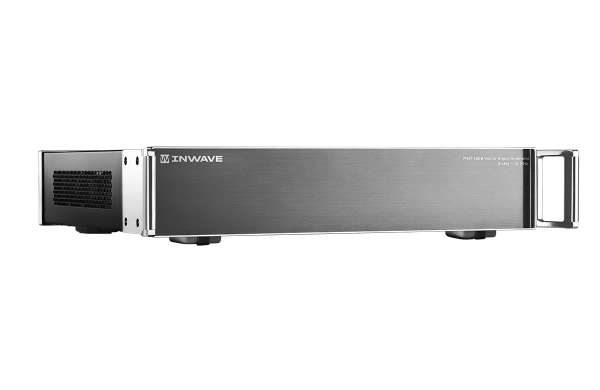

Векторные и аналоговые СВЧ генераторы сигналов INWAVE обеспечивают широкий спектр возможностей по генерации сигналов высокой спектральной чистоты и широкополосных модулированных сигналов для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях.
Технические характеристики
| ШИРИНА ПОЛОСЫ МОДУЛИРОВАННОГО СИГНАЛА (ВНЕШНИЙ IQВХОД) |
140 МГЦ ПРИ F<6ГГЦ, 1.8 ГГЦ ПРИ F≥6ГГЦ |
|---|---|
| ФАЗОВЫЙ ШУМ НА ЧАСТОТЕ 1 ГГЦ С ОТСТРОЙКОЙ 10 КГЦ |
–109 ДБН/ГЦ |
| ВЫХОДНАЯ МОЩНОСТЬ НА ЧАСТОТЕ 1 ГГЦ |
2 ВТ |
| ВЫХОДНАЯ МОЩНОСТЬ |
0.5 ДБ |
| ГАРМОНИЧЕСКИЕ ИСКАЖЕНИЯ |
-51 ДБН |
| ВСТРОЕННЫЕ ВИДЫ МОДУЛЯЦИИ |
BPSK, QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK |
| ТИП ВЫХОДНОГО ФИЛЬТРА |
RC (КОЭФ. СКРУГЛЕНИЯ 0.1..1), RRC (КОЭФ. СКРУГЛЕНИЯ 0.1 .. 1),GAUSS(BT= 0.1..1) |
| ИСТОЧНИК МОДУЛИРУЮЩЕГО СИГНАЛА |
ВСТРОЕННЫЙ ГЕНЕРАТОР ПСП, ПОСЛЕДОВАТЕЛЬНОСТЬ, ЗАДАВАЕМАЯ ПОЛЬЗОВАТЕЛЕМ |
| ДИАПАЗОН ЧАСТОТ |
8 КГЦ – 6 | 10 | 16 ГГЦ (ОПЦИИ) |
| ИНТЕРФЕЙС |
1 ГБИТ/С ETHERNET (SFP) |
Опции
- Диапазон рабочих частот 8 кГц - 6 | 10 | 16 ГГц (опции)
- MWT-OCXO Термостатированный опорный генератор (OCXO)
- MWT-HP Выходная мощность 2 Вт (базовая 0.5 Вт)
- MWT-АМ Аналоговая модуляция
- MWT-EXTIQ Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1.8 ГГц при f ≥ 6 ГГц)
- MWT-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
