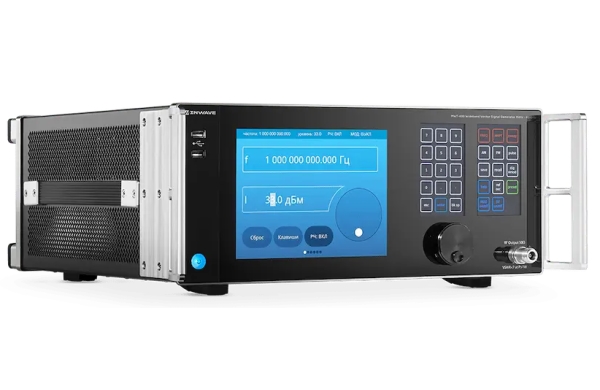

Векторные и аналоговые СВЧ генераторы сигналов INWAVE обеспечивают широкий спектр возможностей по генерации сигналов высокой спектральной чистоты и широкополосных модулированных сигналов для применения в задачах разработки, производства, тестирования радиоэлектронного оборудования, телекоммуникационной сфере, научных исследованиях и других областях.
Ключевые особенности
- Диапазон рабочих частот 8 кГц- 6/10/16/20 ГГц (опции)
- Выходная мощность до 2 Вт на согласованной нагрузке
- Рубидиевый опорный генератор (опционально) с температурной нестабильностью до ±1*10-10
- Время перестройки частоты в полосе до 560 МГц < 4 нс
- Ультранизкий фазовый шум (-140 дБн/Гц тип. при отстройке 10 кГц от несущей 1 ГГц)
- Ультранизкие искажения <-80 дБн
- Генерация сигналов произвольного вида модуляции с шириной полосы до 560 МГц от встроенного baseband-генератора, из встроенной памяти выборок или потока данных Ethernet
- Встроенная память выборок объемом 67108864 отсчетов
- Символьная скорость до 600 Мсимв/с
- ЦАП 16 бит 1.2 ГГц
- Генерация сигналов от внешнего аналогового IQ источника с шириной полосы до 1.8 ГГц
- Импульсная модуляция с длительностью импульса от 4 нс
- Генерация ЛЧМ, ППРЧ, мультитоновых и иных типов сигналов
- Интерфейс ввода-вывода 10 Гбит/c (Ethernet) позволяет осуществлять передачу в реальном времени данных через радиоканал на скорости > 5 Гбит/c
- Программирование ПЛИС доступно пользователю (Kintex-7)
Область применения
Разработка, производство радиоэлектронного оборудования. Генерация тестовых сигналов для современных цифровых систем радиосвязи.
Технические характеристики
| Диапазон рабочих частот | 8 кГц – 6/10/16/20 ГГц (опции) |
| ширина полосы модулированного сигнала
(встроенный цифровой baseband-генератор, цифровой сигнал пользователя) |
560 МГц |
| ширина полосы модулированного сигнала (внешний IQ вход) | 140 МГц при f < 6 ГГц
1.8 ГГц при ≥ 6 ГГц |
| уровень фазовых шумов на отстройке 10 кГц от несущей | -139 (-132) дБн/Гц несущая 1 ГГц
-123 (-116) дБн/Гц несущая 10 ГГц |
| максимальная выходная мощность на частоте 1 ГГц | 2 Вт |
| шаг установки выходноймощности | 0.5 дБ |
| уровень гармоническихискажений
при выходной мощности -10 дБм |
-53 дБн |
| уровень негармонических искажений | -80 (-75) дБн |
| встроенные виды модуляции | BPSK, QPSK, 8-PSK, QAM-16,
QAM-32, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK, модуляция внешним аналоговым сигналом, импульсная, пачки импульсов, ППРЧ, ЛЧМ, АМ, ЧМ, ФМ, модуляция произвольным цифровым модулирующим сигналом |
| источник модулирующего сигнала | Встроенный генератор ПСП,
последовательность, задаваемая пользователем, внешний поток данных (Ethernet) |
| интерфейс ввода данных и управления | 10 Ethernet (SFP+), 1 Ethernet (SFP) – опции |
