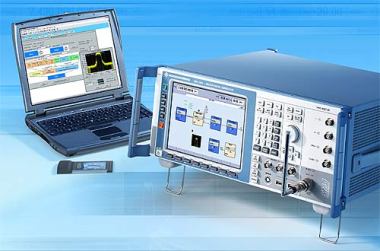

Векторный генератор сигналов Rohde & Schwarz SMJ100A

Артикул: 1-5853

• I/Q-модулятор с полосой радиосигнала 200 МГц
• Поддержка стандартов WiMAX IEEE 802.16-2004/Corr1-2005, 802.16e-2005 и WiBro
• Смешанные кадры из слотов GSM, EDGE и EGPRS2 в одном кадре (с той же символьной скоростью на кадр)
• Превосходное значение коэффициента утечки мощности в соседний канал (ACLR) +69 дБ для 3GPP FDD (тестовая модель 1, 64 DPCH)
• Электронный аттенюатор с диапазоном частот до 6 ГГц для всего диапазона уровней
• Генератор модулирующих сигналов с универсальным кодером для работы в реальном масштабе времени

 Описание:

Прибор R&S®SMJ100A отвечает всем требованиям к современным генераторам векторных сигналов. Качество сигналов генератора, разнообразие настроек и режимов, удобныи? графическии? интерфеи?с (GUI) полностью обеспечивает его применение в научных исследованиях и на производстве.R&S®SMJ100A превосходит другие генераторы за счет изменяющеи?ся полосы немодулированных частот и малого времени установки.

 Технические данные:

Генератор R&S®SMJ100A удовлетворяет всем требованиям, которые предъявляются к современным векторным генераторам сигналов, и может использоваться для решения самых разнообразных задач. Например, качество сигнала и универсальная функциональность позволяют применять его в научных исследованиях и в разработке – не говоря уже об удобном графическом интерфейсе пользователя (GUI). Однако достоинства генератора R&S®SMJ100A далеко не ограничиваются перечисленными качествами – это с особой очевидностью проявляется в сфере промышленного производства, где просто неоценимы универсальные функции цифровой модуляции и малые времена установки параметров. Генератор модулирующих сигналов удовлетворяет всем требованиям – от генерации сигналов в реальном масштабе времени до воспроизведения предварительно рассчитанных сигналов.

С установленной опцией расширения частотного диапазона до 3 или 6 ГГц, генератор R&S®SMJ100A перекрывает все основные диапазоны частот, используемые в цифровой радиосвязи. Встроенный дополнительный генератор модулирующих сигналов поддерживает множество цифровых стандартов, например, GSM/EDGE, 3GPP FDD и CDMA2000®. Такие характеристики превращают R&S®SMJ100A в идеальный векторный генератор сигналов, способный решать самые разнообразные задачи.

Широкий диапазон частот позволяет генератору R&S®SMJ100A без проблем работать с новыми стандартами, например, такими как WiMAX. Универсальность прибора убедительно доказывает встроенный генератор сигналов произвольной формы. Он способен работать с последовательностями длиной до 128 млн. отсчетов и может использоваться с самыми различными сигналами, созданными в программах R&S®WinIQSIM™ или Matlab.

 Свойства:

Простота использования I

Для обеспечения интуитивно понятного управления R&S®SMJ100A оборудован большим цветным дисплеем и новейшим графическим интерфейсом. Прохождение сигнала внутри прибора отображается в виде блок-схемы, каждый блок которой представляет собой функциональный модуль, например, блок ВЧ или блок цифровой модуляции. Это позволяет четко представлять индивидуальные функции и параметры каждого модуля. Все активные компоненты выделяются цветом, что позволяет легко и быстро ориентироваться в схеме.

Блок-схема прибора R&S SMJ100A

Простота использования II

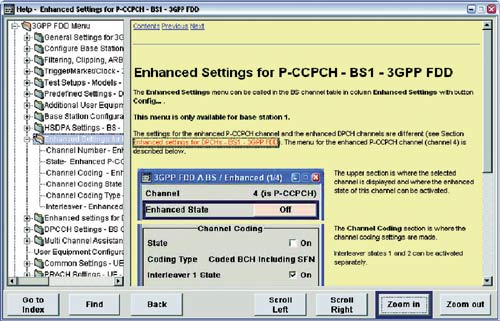

Интуитивно понятная структура меню поддерживается контекстно-зависимой справочной системой. Функция справки R&S®SMJ100A особенно полезна в тех случаях, когда нужна информация о параметрах, доступных в рамках различных стандартов. Каждое окно редактирования содержит подсказки, указывающие на допустимый диапазон установки параметра. При необходимости получения более подробной информации можно воспользоваться функцией справки. Она не только предоставляет полную информацию о различных параметрах, но и поддерживает программирование автоматического исполнения теста с помощью команд дистанционного управления. Также функция справки содержит ссылки на относящиеся к данному вопросу родственные информационные разделы.

Контекстно-зависимая справочная система

Качество сигнала I

Другим важным параметром является модуль вектора ошибки (EVM), который играет существенную роль в тестировании ВЧ-модулей и приемников, в ходе которого измеряются битовые ошибки испытуемого устройства. Чем выше качество сигнала генератора, тем более четко можно определить критерии тестирования, что особенно важно в условиях промышленного производства. Превосходные значения EVM и ACLR обеспечиваются без специальных настроек, что выгодно выделяет R&S®SMJ100A на фоне других приборов.

Демодуляция сигнала 3GPP FDD

Качество сигнала II

Благодаря широкой полосе частот и возможностям дискретизации, R&S®SMJ100A поддерживает не только основные стандарты мобильной радиосвязи, но и такие стандарты беспроводных сетей, как WLAN IEEE 802.11 и WiMAX IEEE 802.16. И здесь тоже превосходное значение EVM выгодно выделяет R&S®SMJ100A на фоне других универсальных приборов. Кроме того, R&S®SMJ100A прекрасно справляется с широкополосными сигналами, благодаря высокой линейности модулирующего сигнала и модулятора I/Q.

Зависимость EVM от отдельных поднесущих для сигнала WLAN 54 Мбит/с в соответствии со стандартом EEE 802.11a

Полноценная работа с модулирующими сигналами I

Сердцем R&S®SMJ100A является универсальный генератор модулирующих сигналов. Он включает универсальный кодер (для расчета сигналов в реальном масштабе времени) и встроенный генератор сигналов произвольной формы с объемом памяти 64 млн. отсчетов, что вполне достаточно для создания длинных и сложных тестовых сигналов. Обладая расширенной полосой частот модулирующего сигнала (до 80 МГц), R&S®SMJ100A способен решать как настоящие, так и будущие задачи беспроводной связи.

Полноценная работа с модулирующими сигналами II

Помимо широкого набора функций для работы со стандартами мобильной радиосвязи, R&S®SMJ100A перекрывает стандарты беспроводных сетей IEEE 802.11a, IEEE 802.11b и IEEE 802.11g с полным канальным кодированием.

Рабочее меню для стандарта беспроводных сетей IEEE 802.11 (a, b, g)

Полноценная работа с модулирующими сигналами III

Стандарт беспроводной передачи данных IEEE 802.16 – известный также как WiMAX – в последнее время все чаще используется в качестве беспроводного соединения с конечным пользователем. Генератор R&S®SMJ100A поддерживает версию стандарта 802.16e, в том числе канальное кодирование. Включены оба режима модуляции: OFDM и OFDMA. Генератор R&S®SMJ100A также поддерживает различные дуплексные режимы в восходящем и нисходящем соединении, в том числе FDD и TDD. Интерфейс пользователя содержит отдельные меню для режимов OFDM и OFDMA. С одной стороны, для OFDM задана длина БПФ, равная 256 отсчетам, причем одновременно используется только один набор подканалов; наибольший интерес представляют здесь различные пакеты данных с индивидуальной модуляцией поднесущей. С другой стороны, OFDMA обладает значительно большей длиной БПФ (2048 отсчетов), позволяющей присваивать различные группы подканалов различным пользователям, что отражается при распределении по подканалам в конфигурации OFDMA.

Конфигурации OFDM и OFDMA в системе WiMAX

Интерфейсы I

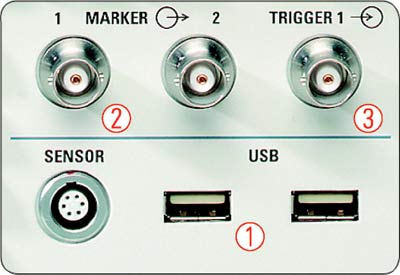

Передняя панель: помимо входа сигнала запуска (синхронизации) на передней панели расположены два выхода маркера, что упрощает работу с лабораторными установками. Вход сигнала запуска позволяет синхронизировать генератор R&S®SMJ100A с испытуемым устройством. В зависимости от используемого стандарта, на выходы маркера могут поступать разные сигналы. Например, для GSM/EDGE сюда выводятся маркеры слота или кадра, а в режиме 3GPP FDD – маркер радиокадра.

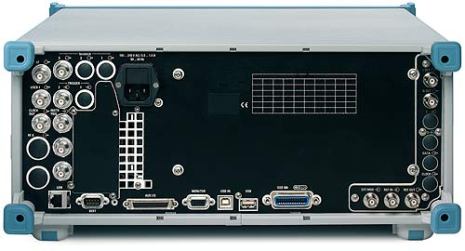

Интерфейсы II

Дистанционное управление: генератором R&S®SMJ100A можно управлять дистанционно как через обычную шину IEC/IEEE, так и по локальной сети; причем, благодаря высокой пропускной способности, сетевой интерфейс дает серьезные преимущества по скорости. Кроме того, сетевой интерфейс обеспечивает дистанционное управление с помощью программы управления удаленным рабочим столом Windows Remote Desktop.

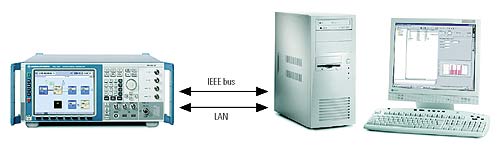

Дистанционное управление R&S®SMJ100A по шине IEC/IEEE или по локальной сети

 Характеристики:

• I/Q-модулятор с полосой радиосигнала 200 МГц
• Поддержка стандартов WiMAX IEEE 802.16-2004/Corr1-2005, 802.16e-2005 и WiBro
• Смешанные кадры из слотов GSM, EDGE и EGPRS2 в одном кадре (с той же символьной скоростью на кадр)
• Превосходное значение коэффициента утечки мощности в соседний канал (ACLR) +69 дБ для 3GPP FDD (тестовая модель 1, 64 DPCH)
• Электронный аттенюатор с диапазоном частот до 6 ГГц для всего диапазона уровней
• Генератор модулирующих сигналов с универсальным кодером для работы в реальном масштабе времени
