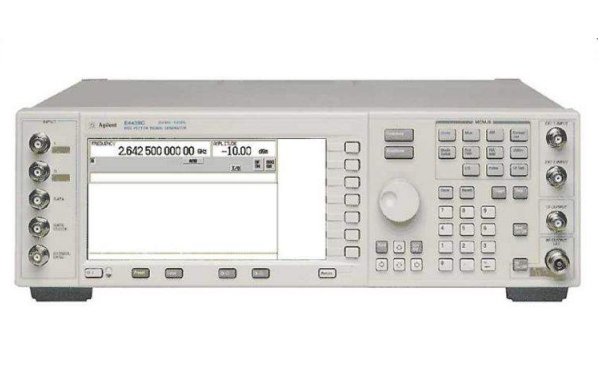

Векторный генератор ВЧ сигналов серии ESG Agilent Technologies E4438C-503

Артикул: 1-7011

• Диапазон частот до 3 ГГц
• Полоса модуляции 160 МГц
• Память НЧ сигнала 320 Мбайт
• Энергонезависимая память хранения НЧ сигналов 6 Гбайт

• Диапазон частот до 3 ГГц
• Полоса модуляции 160 МГц
• Память НЧ сигнала 320 Мбайт
• Энергонезависимая память хранения НЧ сигналов 6 Гбайт

 Описание:

Векторный генератор сигналов Е4438С серии ЕSG компании Agilent удовлетворяет потребностям инженеров, которые занимаются исследованиями и разработкой беспроводных систем связи нового поколения, а также хорошо подходят для производственных испытаний. Набор программных продуктов для создания сигналов облегчает генерацию широкого диапазона специализированных тестовых сигналов, используемых при испытаниях приёмников и компонентов для 3G и появляющихся форматов беспроводной связи. Технические характеристики векторного генератора сигналов Е4438С серии ЕSG, расширенный диапазон частот, увеличенная память воспроизведения и хранения формы НЧ сигналов, а также проблемно ориентированные программные приложения делают его предпочтительным при выборе генератора для разработки и производства как компонентов, так и систем.

 Полоса модуляции:

• Идеально подходит для сигналов с несколькими несущими
• Полоса модуляции до 160 МГц при использовании внешних I/Q-входов
• Полоса модуляции 80 МГц при использовании внутреннего НЧ генератора

 Память НЧ сигнала

• 64 миллиона выборок (320 Мбайт) для воспроизведения формы НЧ сигнала
• В 64 раза больше памяти по сравнению с предыдущими семействами
• Создание более длинных и сложных сигналов

 Энергонезависимая память хранения НЧ сигналов

• 1,2 миллиарда выборок (6 Гбайт) для хранения НЧ сигналов и состояний прибора
• Экономия времени на создание сигналов при производстве и разработке

 Мощные стандартные функции

• Превосходная чистота спектра
• Электронный аттенюатор
• Простая структура меню программируемых клавиш облегчает доступ к сложным функциям
• Встроенная справочная система
• Дифференциальные и несимметричные I/Q-выходы
• Набор настроек I/Q: усиление, постоянное смещение, устранение рассогласования квадратурного канала
• Запоминание и воспроизведение настроек прибора
• Программа IntuiLink облегчает обмен данными с приложениями компании Microsoft®
• Интерфейсы 10BaseT LAN и GPIB

 Превосходный двухрежимный генератор НЧ сигналов

• Функция двух режимов поддерживает как воспроизведение формы сигналов, так и генерацию сигналов в реальном времени
• Полоса модуляции 80 МГц
• 64 миллиона выборок (320 Мбайт) для воспроизведения сигнала
• Генерирование сигналов до 100 миллионов выборок в секунду
• Аппаратное решение проблемы изменения частоты дискретизации устраняет необходимость применения множества сглаживающих фильтров
• 16-разрядный ЦАП для расширения динамического диапазона
• Гибко изменяемая опорная тактовая частота НЧ сигнала от 250 кГц до 100 МГц
• Фильтры, соответствующие отраслевым стандартам, или определяемые пользователем КИХ-фильтры
• Настройка отношения Eb/No или C/N для W-CDMA, cdma2000, WiMAX, DVB
• Генерация аддитивного белого гауссова шума (AWGN) с полосой до 80 МГц
• Генерирование когерентных по фазе несущих
• Полярная модуляция

 Baseband Studio

Baseband Studio является комплектом программных и аппаратных средств, предназначенным для создания НЧ сигналов, который работает с векторными генераторами сигналов Е4438С серии ЕSG и эмулирует сигналы для реально существующих условий.
• Замирание и многолучевое распространение сигнала
• Цифровые входы и выходы
• Запись и воспроизведение НЧ сигналов

 Программное обеспечение для создания сигналов

Это ПО используется для создания и генерации сигналов следующих ниже форматов с помощью внутреннего НЧ генератора.
• TD-SCDMA (TSM)
• W-CDMA
• EDGE/GSM
• 1xEV-DO/1xEV-DV
• cdma2000/cdmaOne
• NADC/PDC
• PHS
• DECT
• TETRA
• GPS
• 802.11a/b/g WLAN
• Bluetooth™
• T-DMB
• AWGN
• Коэффициент расплывания спектра
• Сложные сигналы с многолучевым распространением
• По специальному заказу
• ИМ
• ФM/AM/ЧM
• S-DMB
• HSDPA
• Создание импульсных сигналов
• Введение джиттера
• 802.16-2004 (WiMAX)
• Цифровое видео
• DVB-T/H/C/S, ISDB-T, ATSC, DTMB

 Технические характеристики по частоте и мощности

Частотный диапазон: от 250 кГц до 3 ГГц
Минимальная частота
100 кГц 1
Разрешающая способность по частоте
0,01 Гц
Скорость переключения частоты 4

  Опции 501-504 Опции 501-504 с UNJ С опцией 506
  Част.2 Част./Ампл.3 Част.2 Част./Ампл.3 Част.2 Част./Ампл.3
Цифровая модуляция
вкл. ((((((
  ((((((
[Для перескоков
Цифровая модуляция
вкл. ((((((
выкл. ((((((



Смещение фазы
Фаза настраивается дистанционно (LAN, GPIB, RS-232) или с передней
панели с номинальным шагом 0,1°

 Свипирование

Режимы
Пошаговое по частоте, пошаговое по амплитуде и произвольное по списку
Время выдержки
От 1 мс до 60 с
Количество точек
От 2 до 65 535

 Встроенный опорный генератор (опция 1E5)

Нестабильность 4

Старение <±1 х 10-6/год
  <±0,0005 х 10-6/сутки через 45 суток
Темп. [0 до 55 °C] <±0,05 х 10-6
Напряжение сети <±0,002 х 10-6
Диапазон напр. сети от +5% до −10% (от +5% до −10%)

Выход ВЧ опоры
• Частота: 10 МГц
• Амплитуда: 4 дБм ±2 дБ
Требования к входу ВЧ опоры


Частота 1, 2, 5, 10 МГц ±0,2 х 10-6
Амплитуда от −3,5 дБм до 20 дБм
Входной импеданс 50 Ом

 Выходная мощность

Мощность

От 250 кГц до 250 МГц От +11 до -136 дБм
>250 МГц до 1 ГГц От +13 до -136 дБм
>1 до 3 ГГц От +10 до -136 дБм
>3 до 4 ГГц От +7 до -136 дБм
>4 до 6 ГГц Нет данных

Разрешающая способность по уровню мощности
0,02 дБ
Диапазон мощностей с активной функцией удержания аттенюатора

От 250 кГц до 250 МГц 23 дБ
>1 до 3 ГГц 20 дБ
>3 до 4 ГГц 17 дБ
>4 до 6 ГГц Нет данных

Точность установки мощности [дБ]

Уровень мощности
   От +7 до -50 дБм От -50 до -120 дБм От -120 до -127 дБм
От 250 кГц до 2,2 ГГц ±0,5 ±0,5 ±0,6 (±1,5)
От 2,2 до 3 ГГц ±0,5 ±0,6 ±0,7 (±2,5)
От 3 до 4 ГГц ±0,6 ±0,7 ±0,8 (±2,5)

С опцией UNB 4, 5

Уровень мощности
  От +7 до −50 дБм От −50 до −120 дБм От −120 до −127 дБм <−127 дБм
От 250 кГц до 2,2 ГГц ±0,5 ±0,5 ±0,6 (±1,5)
От 2,2 до 3 ГГц ±0,6 ±0,7 ±0,9 (±2,5)
От 3 до 4 ГГц ±0,8 ±0,9 ±1,5 (±2,5)

С опцией 506 4, 6

Уровень мощности
  От +7 до −50 дБм От −50 до −110 дБм От −110 до −127 дБм <−127 дБм
От 250 кГц до 2,2 ГГц ±0,6 ±0,6 ±0,7 (±1,5)
От 2,2 до 3 ГГц ±0,6 ±0,7 ±1,0 (±2,5)
От 3 до 4 ГГц ±0,8 ±0,9 ±1,5 (±2,5)
От 4 до 6 ГГц ±0,8 ±0,9 (±2,5)

Точность установки мощности с включенной цифровой модуляцией
(относительно режима НГ)
Условия:
(с псевдослучайными модулирующими данными; при использовании
входов I/Q √(I2 + Q2) = 0,5 В СКЗ, номинальное значение)4
Точность установки мощности с включенной АРМ
Форматы π/4 DQPSK или QPSK
Условия: с фильтром вида “приподнятый косинус” или “квадратный корень
из приподнятого косинуса” и α ≥ 0,35; 10 кГц ≤ частота следования
символов ≤1 МГц; на ВЧ ≥25 МГц; мощность ≤ max, нормировано −3 дБ
±0,15 дБ
Форматы с постоянной амплитудой (FSK, GМSK и др.)
±0,15 дБ
Точность установки мощности с выключенной АРМ 4, 7
(±0,20 дБ) (по сравнению с включенной АРМ)
Условия: после выполнения операции поиска мощности, при выключенной импульсной модуляции.
Скорость переключения мощности 4

Нормальная работа (АРМ включена) (
При ручном режиме поиска мощности (
При авт. режиме поиска мощности (

 Чистота спектра

Фазовый шум (при отстройке 20 кГц) 4

На 500 МГц (
На 1 ГГц (
На 2 ГГц (
На 3 ГГц (
На 4 ГГц (
На 6 ГГц Неприменимо

 Паразитная ЧМ 4 (Режим НГ, полоса от 0,3 до 3 кГц, СКЗ)
• Опция UNJ • Стандартный вариант
– Режим фазового шума 1 – Режим фазового шума 2

1 Технические характеристики на частотах ниже 250 кГц не гарантируются.
2 В пределах 0,1 x 10-6 от конечной частоты выше 250 МГц или в пределах 100 Гц ниже 250 МГц.
3 Время переключения частоты с погрешностью установки амплитуды ±0,1 дБ.
4 В скобки заключены типовые значения.
5 Технические характеристики приведены для 23 °C ± 5 °C, точность ухудшается не более, чем на 0,01 дБ/°C во всём температурном диапазоне, точность ухудшается на 0,2 дБ при мощности более +10 дБм, и на 0,8 дБ при мощности более +13 дБм.
6 Технические характеристики приведены для 23 °C ± 5 °C, точность ухудшается не более чем на 0,02 дБ/°C во всём температурном диапазоне, точность ухудшается на 0,2 дБ при мощности более +7 дБм.
7 При подаче внешних сигналов I/Q с выключенной АРМ выходная мощность изменяется непосредственно в соответствии с входным уровнем I/Q.
8 См. значения N для диапазонов частот на следующей странице.

 Технические характеристики аналоговой модуляции

Диапазоны частот

Номер диапазона Диапазон частот N
1 От 250 кГц до ≤250 МГц 1
2 От >250 МГц до ≤500 МГц 0,5
3 От >500 МГц до ≤1 ГГц 1
4 От >1 до ≤2 ГГц 2
5 От >2 до ≤4 ГГц 4
6 От >4 до ≤6 ГГц 8

 Частотная модуляция 1, 3

Максимальная девиация
N x 8 МГц
Разрешающая способность
Большее из значений: 0,1% от девиации или 1 Гц
Модулирующая частота 4 (девиация = 100 кГц)

Вход Полоса по уровню 1 дБ Полоса по уровню 3 дБ
ЧМ канал 1[откр. вход] От 0 до 100 кГц (От 0 до 10 МГц)
ЧМ канал 2 [откр. вход] От 0 до 100 кГц (От 0 до 0,9 МГц)
ЧМ канал 1 [закр. вход] От 20 Гц до 100 кГц (От 5 Гц до 10 МГц)
ЧМ канал 2 [закр. вход] От 20 Гц до 100 кГц (От 5 Гц до 0,9 МГц)

Погрешность задания девиации 2 (модул. частота 1 кГц, девиация <±3,5% от девиации частоты + 20 Гц

 Фазовая модуляция 1, 3

Разрешающая способность
0,1% от установленного значения девиации
АЧХ канала модуляции 4, 5
Стандартный вариант

Режим Максимальная девиация Допустимая частота модуляции (полоса по уровню 3 дБ)
    ФМ канал 1 ФМ канал 2
Нормальная полоса N x 80 радиан От 0 до 100 кГц От 0 до 100 кГц
Широкая полоса8 N x 8 радиан (От 0 до 1 МГц) (От 0 до 0,9 МГц)
  N x 1,6 радиан (От 0 до10 МГц) (От 0 до 0,9 МГц)
С опцией UNJ
Нормальная полоса N x 10 радиан От 0 до 100 кГц От 0 до 100 кГц
Широкая полоса N x 1 радиан (От 0 до 1 МГц) (От 0 до 0,9 МГц)

Погрешность девиации (модул. частота 1 кГц, режим нормальной полосы)
<±5% от девиации + 0,01 радиан
Искажения 5 (модул. частота 1 кГц, девиация

 Амплитудная модуляция 1, 5 (fc >500 кГц)

Диапазон
От 0 до 100%
Разрешающая способность
0,1%
Модулирующая частота (полоса по уровню 3 дБ)
• открытый вход: от 0 до 10 кГц
• закрытый вход: от 10 Гц до 10 кГц
Погрешность 4, 7 Модулир. частота 1 кГц <±(6% от установл. значения + 1%)
Искажения 4, 7 (Модулир. частота 1 кГц, суммарные гармон. искажения)

30% АМ <1,5%
90% АМ (<4%)

 Широкополосная АМ

Модулирующие частоты (полоса по уровню 1 дБ) 4
АРМ вкл (от 400 Гц до 40 МГц)
АРМ выкл (от 0 до 40 МГц)

 Импульсная модуляция

Подавление в паузе 4
<2,8 ГГц >80 дБ
≤2,8 ГГц (>64 дБ)
Время нарастания/спада 4
(150 нс)
Минимальная длительность 4
АРМ вкл (2 мкс)
АРМ выкл (0,4 мкс)

Частота следования импульсов 4
АРМ вкл (От 10 Гц до 250 кГц)
АРМ выкл (От 0 до 1,0 МГц)
Точность установки мощности 4, 9
(относительно НГ при мощности ≤ 4 дБм) (<±1 дБ)
Внутренний импульсный генератор
• Частота сигнала типа меандр: от 0,1 Гц до 20 кГц
• Импульс
Период: от 8 мкс до 30 с
Длительность: от 4 мкс до 30 с
Разрешающая способность: 2 мкс

 Внутренний источник аналоговой модуляции

(формирует сигналы ЧМ, АМ, ИМ и ФМ и выход НЧ)
Формы сигналов
Синус, меандр, пилообразный, треугольный, импульсный, шумовой
Диапазон модулирующих частот
Синус от 0,1 Гц до 100 кГц
Меандр, пилообразный, треугольный от 0,1 Гц до 20 кГц
Разрешающая способность
0,1 Гц
Точность установки частоты
Такая же, как точность опорного источника
Режим синусоидального свипирования (частота, непрерывная фаза)
Рабочие режимы                    Внешний запуск или непрерывное свипирование
Диапазон частот                    От 0,1 Гц до 100 кГц
Время свипирования              От 1 мс до 65 с
Разрешающая способность    1 мс
Двойной режим синусоидального сигнала
Диапазон частот                 От 0,1 Гц до 100 кГц
Отношение амплитуд           От 0 до 100%
Разрешающая способность
отношения амплитуд            0,1%

 Внешние входы модуляции

Ext 1 ЧМ, ФM, АМ, ИМ и огибающая пачки импульсов
Ext 2 ЧМ, ФM, АМ и ИМ

Индикатор высокий/низкий уровень (полоса от 100 Гц до 10 МГц, только закр. вход). Активизируется, если ошибка входного уровня превышает 3% (номин. значение).

 Огибающая внешней пачки импульсов

Входное напряжение
ВЧ вкл: 0 В
ВЧ выкл: −1,0 В
Диапазон линейного управления: от 0 до −1 В
Подавление в паузе 4
Условие: Vвх менее −1,05 В
<2,3 ГГц                            >75 дБ
≥2,3 ГГц                           (>64 дБ)
Время нарастания/спада 4
Условие: при входном сигнале типа меандр ( Минимальная частота повторения пачек импульсов 4
АРМ вкл                             (10 Гц)
АРМ выкл                           0
Входной порт
Внешний 1
Входной импеданс
50 Ом, номинальное значение

 Композитная модуляция

АМ, ЧМ и ФM имеют по два канала модуляции, которые суммируются внутри и образуют композитную модуляцию. В качестве модулирующих сигналов может быть любая пара из следующих источников: Внутренний, Внешний 1, Внешний 2.

Одновременная модуляция

Одновременно могут быть разрешены несколько видов модуляции с некоторыми исключениями. Два вида модуляции не может использоваться одновременно с одним и тем же источником модулирующего сигнала.

1 Все аналоговые технические характеристики выше 4 ГГц являются типовыми.
2 См. диапазоны частот на этой странице для вычисления технических характеристик.
3 Для приборов с опциями, отличными от UNJ, технические характеристики соответствуют режиму фазового шума 2 (по умолчанию).
4 В скобках заключены типовые значения характеристик.
5 Для определения N см. диапазоны частот на этой странице.
6 Параметры АМ являются типовыми выше 3 ГГц или при одновременном включении АМ и I/Q-модуляция.
7 Пиковая мощность посылки АМ должна быть на 3 дБ меньше, чем макс. выходная мощность ниже 250 МГц.
8 Полоса выбирается автоматически в зависимости от девиации.
9 При выключенной АРМ, технические характеристики гарантируются после выполнения функции поиска мощности. При включенной АРМ технические характеристики гарантируются на частотах следования импульсов ≤10 кГц для длительностей импульсов ≥ 5 мкс.

 Технические характеристики I/Q-модуляции

Полоса I/Q-модуляции
Входы I/Q

Входной импеданс             50 Ом или 600 Ом
Полный размах по входу1  √(I2 + Q2) = 0,5 В СКЗ

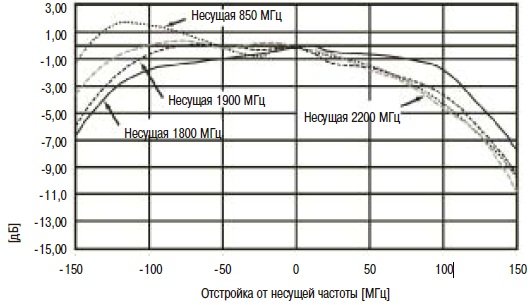

Полоса I/Q=модуляции при использовании внешнего источника I/Q=сигнала (АРМ выкл.) 2

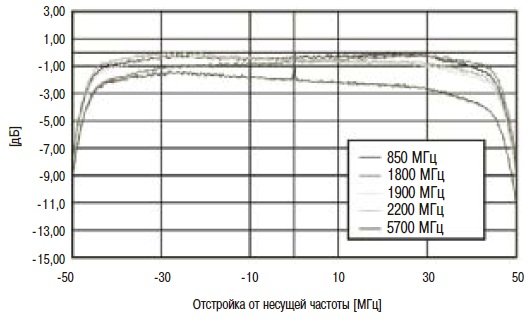

Полоса I/Q-модуляции при использовании внутреннего источника I/Q-сигнала

 Регулировки I/Q

Источник Параметр Диапазон
НЧ входы I/Q Импеданс 50 или 600 Ом
  Смещение I (только 600 Ом) ±5 В
  Смещение Q (только 600 Ом) ±5 В
НЧ выходы I/Q Регулировка смещения I/Q ±3 В
  Разрешающая способность смещения I/Q 1 мВ
  Баланс усиления I/Q ±4 дБ
  Ослабление I/Q От 0 до 40 дБ
  Фильтр нижних частот I/Q 40 МГц, без фильтрации
ВЧ выход Регулировка смещения I/Q ±50%
  Баланс усиления I/Q ±4 дБ
  Ослабление I/Q От 0 до 40 дБ
  Перекос квадратуры I/Q
  (≤3,3 ГГц) ±10°
  (>3,3 ГГц) ±5°
  Фильтр нижних частот I/Q 2,1 МГц, 40 МГц, без фильтрации

 НЧ генератор

(режим произвольной формы) (Опция 601 или 602)

Каналы
2 (I и Q)
Разрешающая способность
16 разрядов (1/65 536)
Память НЧ генератора
• Максимальная ёмкость воспроизведения
– 8 Мвыборок/канал (опция 601)
– 64 Мвыборок/канал (опция 602)
• Максимальная ёмкость хранения
− 1,2 Гвыборок (опция 005)
− 2,8 Мвыборок (стандартная комплектация)
Сегменты формы сигнала
• Длина сегмента: от 60 выборок до 8 Мвыборок или 32 Мвыборок
• Максимальное количество сегментов
– 1024 (энергозависимая память на 8 Мвыборок)
– 8192 (энергозависимая память на 64 Мвыборок)
• Минимально выделяемая память: 256 выборок или блок 1 кбайт
Последовательности сигналов
• Максимальное общее число файлов сегментов, хранящихся в энергонезависимой файловой системе: 16 384
• Запуск последовательности: непрерывное повторение
• Макс. число последовательностей 16 384 (в сумме с числом сегментов)
• Макс. число сегментов/последовательностей: 32 768 (включая вложенные сегменты)
• Макс. число повторений сегментов: 65 536
Тактовый сигнал
Частота: от 1 Гц до 100 МГц
Разрешающая способность: 0,001 Гц
Точность: такая же, как точность опоры +2-42 (при нецелых применениях)
НЧ фильтры
40 МГц: используется для подавления негармонических составляющих
2,1 МГц: используется для подавления просачивания в соседний канал
Без фильтрации: используется для достижения максимальной полосы
Фильтр реконструкции: (фиксированный)
50 МГц: (используется для всех частот следования символов)
Запуски
Виды: непрерывный, однократный, управляемый импульсами, посегментный
Источник: клавиша Trigger (запуск), внешний, дистанционный (LAN, GPIB, RS-232)
Полярность внешнего запуска: отрицательная, положительная
Время задержки внешнего запуска: от 10 нс до 40 с плюс фикс. задержка
Разрешающая способность задержки внешнего запуска: 10 нс
Маркеры
Маркеры определяются в сегменте в процессе генерации формы сигнала или с передней панели прибора серии ESG; маркер может быть также привязан к функции гашения ВЧ в приборе серии ESG.
Полярность маркера: отрицательная, положительная
Число маркеров: 4
Несколько несущих
Число несущих: до 100 (ограничено максимальной полосой 80 МГц в зависимости от частоты следования символов и вида модуляции)
Смещение частоты (на каждую несущую): от −40 МГц до +40 МГц
Смещение мощности (на каждую несущую): от 0 дБ до −40 дБ
Модуляция
PSK: BPSK, QPSK, OQPSK, π/4DQPSK, 8PSK, 16PSK, D8PSK
QAM: 4, 16, 32, 64, 128, 256
FSK: возможность выбора: 2, 4, 8, 16
МSK
ASK
Данные
ТОЛЬКО случайные
Многотоновые сигналы
Число тонов: от 2 до 64, с выбором вкл/выкл для каждого тона
Разнос по частоте: от 100 Гц до 80 МГц
Фаза (каждого тона): фиксированная или случайная

1 Оптимальный входной уровень I/Q составляет √ I2 + Q2 = 0,5 В СКЗ, уровень управления I/Q влияет на EVM (модуль вектора ошибки), исходное смещение, чистоту спектра и уровень шума. Типовая погрешность уровня мощности при включенной АРМ поддерживается при уровнях управления от 0,25 до 1,0 В СКЗ.
2 Графики соответствуют типовым характеристикам

 НЧ генератор

(режим реального времени) (Опция 601 или 602)

Основные виды модуляции (общепринятые форматы)
• PSK: BPSK, QPSK, OQPSK, π/4DQPSK, 8PSK, 16PSK, D8PSK
• МSK: определяемое пользователем смещение фазы от 0 до 100 °
• ASK: определяемая пользователем глубина от 0,001 до 100%
• QAM: 4, 16, 32, 64, ,128, 256
• FSK
− Возможность выбора: 2, 4, 8, 16 симметричных по уровню, C4FM
− Определяется пользователем: заказная карта до 16 уровней девиации:
Частота следования символов                             Максимальная девиация
>5 МГц, Разрешающая способность: 0,1 Гц
I/Q
Заказная карта из 256 уникальных значений
КИХ-фильтр
Найквиста, корень из Найквиста, гауссов, прямоугольный, APCO 25,
с произвольной КИХ, α: от 0 до1, BbT: от 0,1 до 1
Частота следования символов
Регулируемая до 50 Мбит/с
Типы данных
• Сгенерированные внутри данные
Псевдослучайные последовательности
− PN9, PN11, PN15, PN20, PN23
Повторяющаяся последовательность
− Любая 4-битовая последовательность
− Другие фиксированные последовательности
• ОЗУ (программируемое ОЗУ) непосредственной последовательности
Максимальный размер
− 8 Мбит (опция 601)
− 64 Мбит (каждый бит использует полное пространство выборки)
(опция 602)
Применение
− Разбиение на нестандартные кадры
• Файл пользователя
Максимальный размер
− 800 кбайт (опция 601)
− 6,4 Мбайт (опция 602)
Применение
− непрерывная модуляция или генерируемый внутри стандарт TDMA
• Внешние сгенерированные данные
Тип
− Последовательные данные
Входы
− Данные, синхроимпульсы битов, синхросигналы символов
− Допускают частоты следования данных ±5% от нормированной
частоты их следования

Внутреннее управление формой пачек импульсов
Диапазон времени нарастания/спада: до 30 бит
Диапазон задержки нарастания/спада: от 0 до 63,5 бит

E4438C-1E5 Высокостабильная опора (теперь входит во все генераторы E4438C)

 Опции и рекомендуемые товары

UNB Большая выходная мощность с механическим аттенюатором
UNJ Улучшенный фазовый шум
1EM Все соединители перемещает на заднюю панель
601 Внутренний НЧ генератор с 8 миллионами выборок
602 Внутренний НЧ генератор с 64 миллионами выборок
003 Разрешает совместимость цифровых выходов с N5102A
004 Разрешает совместимость цифровых входов с N5102A
005 Внутренний НЖМД емкостью 6 Гбайт
UN7 Внутренний анализатор коэффициентов битовых ошибок (BER)
300 Шлейфовый тестер коэффициентов битовых ошибок (BERT)
HEC Вход внешней тактовой частоты НЧ генератора
HBC Когерентные по фазе несущие до 6 ГГц
HCC Когерентные по фазе несущие до 4 ГГц



  Программное обеспечение для создания сигналов

400 3GPP W-CDMA FDD
401 cdma2000 и IS-95A
402 TDMA (включает GSM, EDGE, NADC, PDC, PHS, TETRA, DECT)
403 Специализированная программа создания калибров. шума (AWGN)
407 Signal Studio для S-SMB
409 Встроенная программа GPS
419 Signal Studio для 3GPP WCDMA HSPA (HSDPA/HSUPA)
SP1 Signal Studio для введения джиттера
N7600B Signal Studio для 3GPP W-CDMA FDD
N7601B Signal Studio для 3GPP2 CDMA (IS95, cdma2000, 1xEV-DO Rev 0 & A)
N7606B Signal Studio для Bluetooth
N7612B Signal Studio для TD-SCDMA
N7613A Signal Studio для 802.16F2004 (WiMAX)
N7615B Signal Studio для WiMAX (OFDMA Mobile WiMAX)
N7616B Signal Studio для T-DMB
N7617B Signal Studio для 802.11 WLAN (a/b/g/p/j/n)
N7620A Signal Studio для создания импульсов
N7621B Signal Studio для создания искажений многотоновых сигналов
N7622B Набор инструментов для Signal Studio
N7623B Signal Studio для цифрового ТВ (DVB-T/H/C/S, ATSC, ISDB-T, DTMB)



 Руководства и принадлежности

1CM Комплект для установки в стойку
1CN Комплект передних ручек
1CP Комплект для установки в стойку с передними ручками
CD1 CD-ROM, содержащий комплект документации на английском языке
ABA Комплект документации на английском языке в твердой копии
0BV Руководство по обслуживанию на уровне компонентов в твердой копии
0BW Руководство по обслуживанию на уровне узлов в твердой копии





Запросить цену в 1 клик
Комментарии
