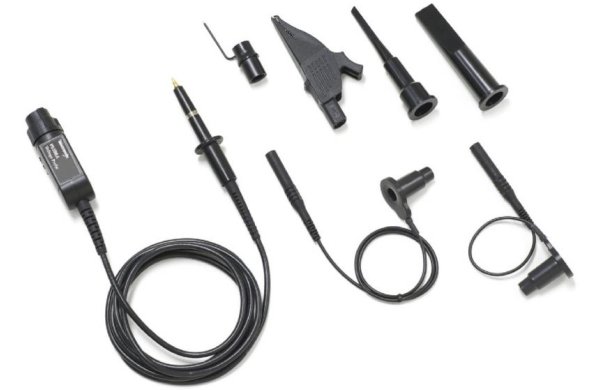

Для большинства областей применения для проведения измерений требуется обеспечить изоляцию от шины заземления, а также изоляцию между каналами для синфазных сигналов. Пробник P5122 вместе с цифровыми запоминающими осциллографами серий TPS2000 и THS3000 обеспечивают изоляцию от шины заземления и полную изоляцию между каналами при проведении измерений. Для измерения пульсаций высоковольтных источников питания постоянного тока рекомендуется использовать пробник P5150. Не допускается применение пробника P5122 с осциллографами серии TPS2000 в режиме связи по переменному току для сигналов с постоянной составляющей более 300 В.
Возможности и преимущества
- Для осциллографов серии TPS2000 и THS3000
- Постоянный ток до 200 МГц
- 1000 Вср. кв., кат. II при связи по постоянному току*1
- С поддержкой режима изоляции от цепей заземления до 600 Вср. кв., кат. II
- 100X
- IEC61010-031
*1 Не допускается применение пробника P5122 с осциллографами серии TPS2000 в режиме связи по переменному току для сигналов с постоянной составляющей более 300 В. Для измерения пульсаций высоковольтных источников питания постоянного тока рекомендуется использовать пробник P5150.
Области применения
- Разработка источников питания
- Разработка приводов электродвигателей
- Электронный балласт
- Силовые полупроводники
- Управление в режиме коммутации
- Системы ИБП
- Инверторные преобразователи
