R&S HE700 – это активная антенная система, предназначенная для выполнения широкополосного исследования закрытых объектов. Для измерений применяются 3 отдельные структуры:
1. Стержневая. Блокирует вертикальную поляризацию в диапазоне высоких и очень высоких частот.
2. Дипольная. Используется в очень высоком и ультравысоком диапазоне. Настроена на прием левых и правых сигналов.
3. Спиральная. Применяется 2 антенны, и они работают в сверхвысокочастотном интервале.

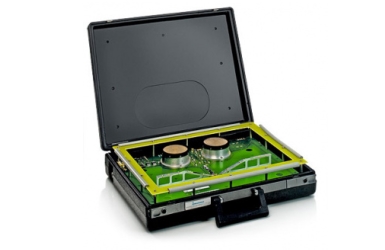

Для удобства переноски и использования, устройство помещено в бокс. Чтобы оно могло уловить источник электромагнитных волн, на месте выполнения работ его достают из чехла.
Технические характеристики
| Параметр | Значение |
| Диапазон частот | 10 кГц – 18 ГГц |
| Входной импеданс | 50 Ом |
| VSWR | станд. < 3.0 |
| Разъем | N-гнездо |
| Стержневая антенна | |
| Диапазон частот | 10 кГц – 100 МГц |
| Поляризация | преимущественно вертикальная |
| Линейность IP2 | станд. > 40 дБм |
| Линейность IP3 | станд. > 20 дБм |
| Электропитание | 24В прямого тока, станд. 160 мА |
| Дипольная антенна | |
| Диапазон частот | 100 МГц – 1500 МГц |
| Поляризация | горизонтальная |
| Линейность IP2 | станд. > 40 дБм |
| Линейность IP3 | станд. > 25 дБм |
| Электропитание | 10В прямого тока, станд. 70мА |
| Спиральные антенны | |
| Диапазон частот | 1,5 ГГц – 18 ГГц |
| Поляризация | левосторонняя или правосторонняя круговая |
| Линейность IP2 | станд. 25 дБм |
| Линейность IP3 | станд. 34 дБм |
| Электропитание | +12В, -12В, +5В прямого тока |
| Общие характеристики | |
| СВБР | > 140 000 часов |
| Рабочий температурный диапазон | от 0°C до +50°C |
| Габариты (длина x ширина x высота) | примерно 480 мм x 365 мм x 110 мм |
| Масса | примерно 5 кг |
