Антенна приёмо-передающая магнитного и электрического поля комбинированная П6-319(N)
Описание
Антенна приёмо-передающая магнитного и электрического поля комбинированная П6-319 предназначена для излучения и приема магнитной и электрической составляющих электромагнитного поля.
Принцип действия данных антенн основан на излучении (формировании) магнитной и электрической составляющей магнитного поля в диапазоне 0,009 ... 30,000 МГц.

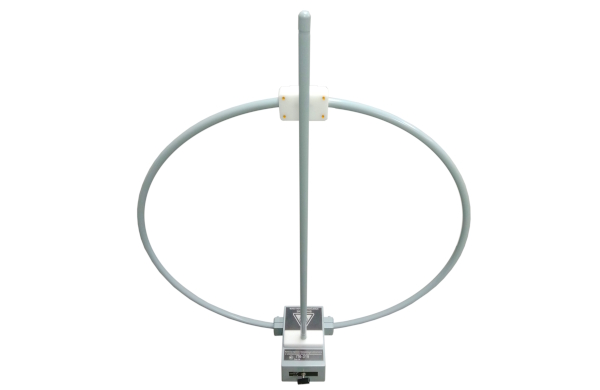

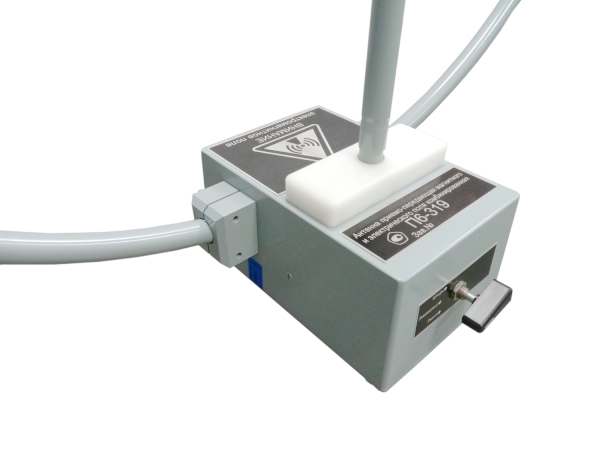

Конструктивно данные антенны состоят из рамки, штыря и корпуса, в котором установлены соединители и переключатель режима работы.

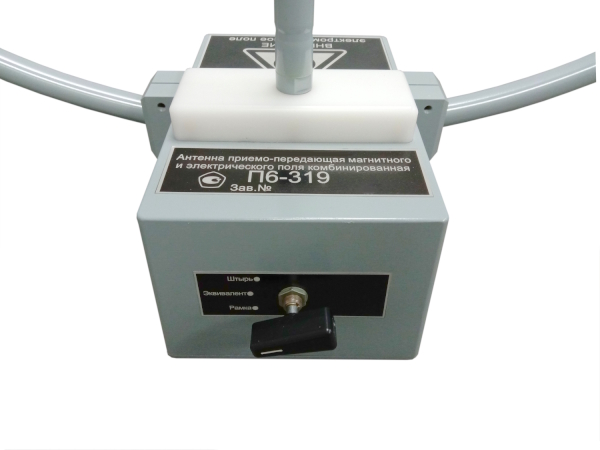

Данные антенны имеют три режима работы:
- «Рамка», подключена антенна магнитного поля;
- «Эквивалент» («Нагрузка»), подключена нагрузка 50 Ом;
- «Штырь», подключена антенна электрического поля.

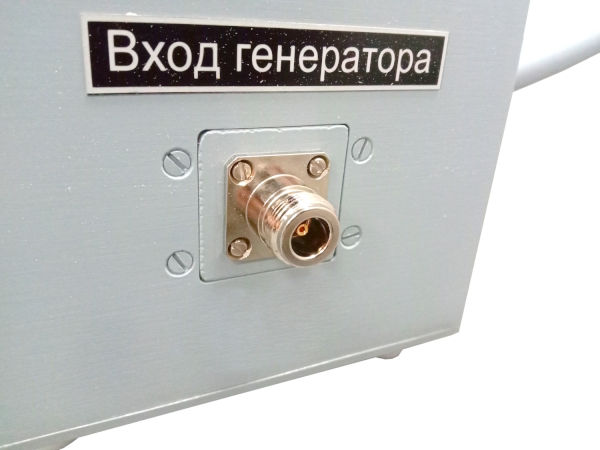

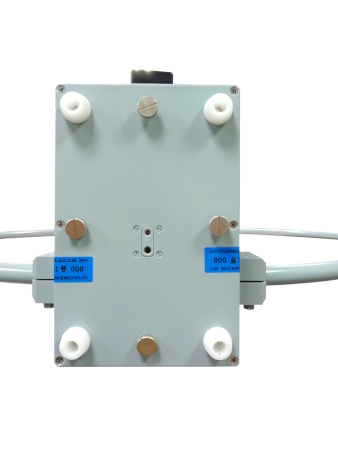

Антенна имеет коаксиальный ВЧ-вход N-типа с волновым сопротивлением 50 Ом и фильтр подавления синфазных токов. Конструкция антенны предусматривает возможность её крепления на опору любого типа с присоединительным размером ¼”, а также на диэлектрический штатив ШАД-01.
Технические характеристики
|
Наименование характеристики |
П6-319 |
|---|---|
|
Диапазон рабочих частот |
9 кГц ... 30 МГц |
|
Коэффициент калибровки для электрического поля |
20 ... 110 дБ/м |
|
Коэффициент калибровки для магнитного поля |
40 ... 90 дБ/м |
|
Погрешность коэффициента калибровки |
не более ±2 дБ |
|
Волновое сопротивление |
50 Ом |
|
Коаксиальный разъём |
тип N (розетка) |
|
КСВН |
не более 1,8 |
|
Подводимая мощность |
до 5 Вт |
|
Габариты антенны |
1145 х 890 х 487 мм |
|
Масса антенны |
2,5 кг |
|
Длина штыря |
1 000 мм |
|
Диаметр магнитной рамки |
890 мм |
|
Рабочие условия применения |
температура окружающей среды - 40 ... + 50 ℃; относительная влажность воздуха не более 98%; атмосферное давление 630 ... 800 мм рт. ст. |
|
Ресурс до капитального ремонта |
36 месяцев |
Упаковка
|
Тип упаковки |
Деревянный (фанерный) ящик |
|
Масса брутто |
15 кг |
|
Габариты упаковки |
115 × 105 × 35 см |
Внимание! Габаритный тяжёлый груз!
Область применения
-
Аттестация экранированных (безэховых) камер и помещений при исследовании характеристик ЭМС, ПЭМИН;
-
Проведение испытаний на устойчивость к электрическому и магнитному полю при разработке образцов РЭА.

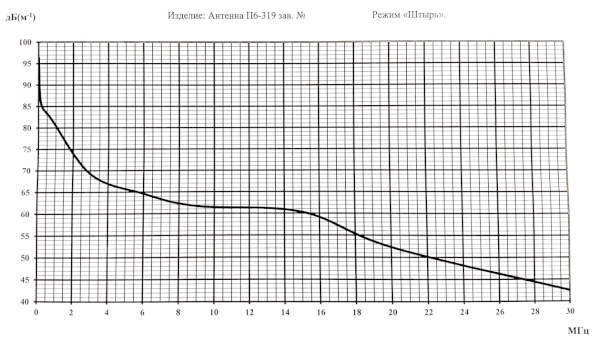

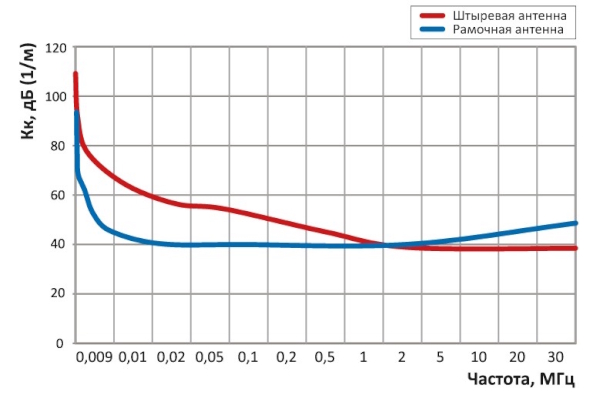

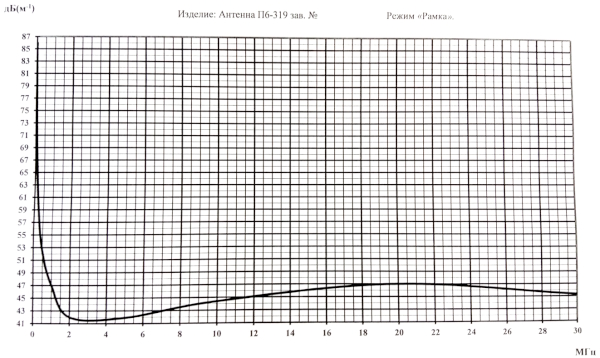

Типовой график коэффициента калибровки
Комплектация
- Антенна приёмо-передающая магнитного и электрического поля комбинированная П6-319
- Формуляр
- Руководство по эксплуатации*
- Противовес
- Короб транспортировочный*
* - поставляется по дополнительному заказу
