Широкополосная активная стержневая антенна для измерения составляющих напряженности электрического поля.
Ключевые факты:
- Широкий диапазон частот.
- Высокая чувствительность.
- Широкий динамический диапазон.
- Встроенное предупреждение о перегрузке.
- Базовый блок R&S®IN600 для питания по коаксиальному кабелю.

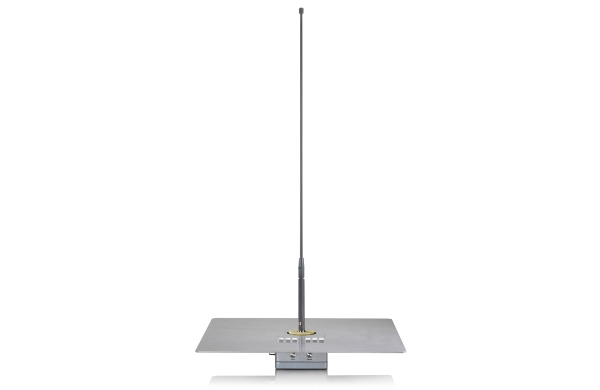

Активная стержневая антенна R&S®HFH2-Z6E используется для измерения напряженности электрического поля в диапазонах частот НЧ, СЧ и ВЧ. Может использоваться для измерений ЭМП в соответствии с различными стандартами (то есть CISPR, MIL, FCC, ANSI, ETSI). Характеризуется очень высокой чувствительностью и коэффициентом усиления антенны, почти не зависящим от частоты.
В средах с сильными полями для уменьшения искажений может включаться аттенюатор. Встроенный ВЧ-детектор с пороговой схемой сигнализирует о перегрузке антенны. Поставляются взаимозаменяемые стержневые удлинители для конечной длины 100 см (CISPR 25) и 104 см (MIL-STD-461). Питание на антенну подается по коаксиальному кабелю с помощью дополнительного базового блока питания постоянного тока R&S®IN600. Калибровочный адаптер R&S HFH2-Z10 представляет собой дополнительный модуль для реализации метода эквивалентной емкостной замены (ECSM) применительно к активной стержневой антенне в соответствии с MIL-STD-461G.
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 0,0083 до 30 |
|
Коэффициент стоячей волны по напряжению, не более |
2,0 |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1): - режим «Att On» выключен; - режим «Att On» включен. |
от 5 до 15 от 17 до 27 |
|
Пределы допускаемой погрешности определения коэффициента калибровки, дБ |
± 2,0 |
|
Коэффициент стоячей волны по напряжению, не более |
2,0 |
|
Наименование характеристики |
Значение |
|
Г абаритные размеры (высота х ширина х длина), мм, не более |
1140х600х600 |
|
Масса, кг, не более |
7,0 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более |
от + 5 до + 40 95 |
