Описание
Антенна измерительная П6-500Н предназначена для преобразования напряженности электромагнитного поля в электрические сигналы в коаксиальном тракте в диапазоне частот от 9 кГц до 30 МГц и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) используется для измерений: напряженности электрического поля, параметров антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств. Может использоваться в составе средств измерений для задач локализации источников сигналов и радиопомех.
Принцип действия антенны основан на преобразовании наведённого электромагнитным полем на экранированной рамке высокочастотного тока в переменное напряжение, его последующем усилении дифференциальным усилителем и передаче в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству. Антенна является дипольной структурой с фазированным включением двух элементов для формирования кардиоидной диаграммы направленности в горизонтальной плоскости.

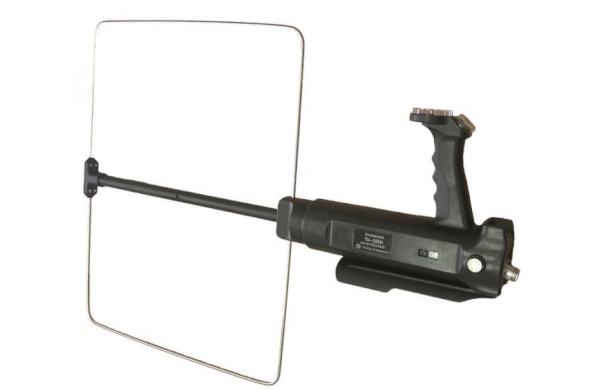

Конструктивно антенна состоит из 2-х элементного рамочного активного преобразователя и рукоятки антенны пистолетного типа (хватом сверху, для размещения элементов питания, управления, дифференциального малошумящего усилителя и компаса). На задней стенке корпуса антенны установлен СВЧ соединитель N-типа для подключения измерительного оборудования. На верхней части рукоятки установлен компас для определения азимутального направления на источник сигнала. Под компасом расположен двухпозиционный переключатель. Антенна имеет функцию предупреждения о перегрузке активной части.
Имеет встроенное батарейное питание.
Технические характеристики
|
Тип |
дипольная антенна |
|
Диапазон частот |
9 кГц — 30 МГц |
|
Поляризация |
линейная |
|
КСВН выхода |
< 3 |
|
Коэффициент калибровки, типовой |
0 ... +60 дБ/м |
|
Выходной импеданс |
50 Ом |
|
Габаритные размеры |
856 х 74 х 505 мм |
|
Масса |
1,1 кг |
| Занесен в госреестр | |
| Номер в госреестре | 90761-23 |
