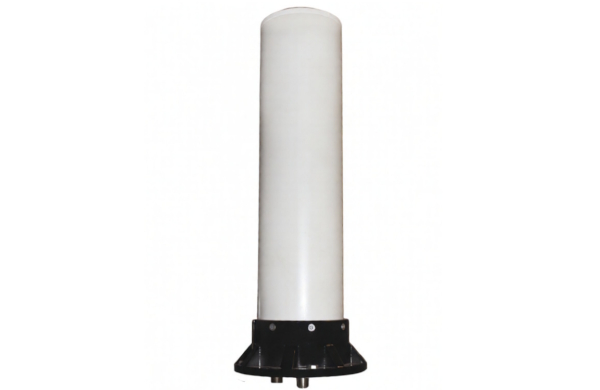

АС7.62.2 активная всенаправленная антенна 20 МГц — 8 ГГц
Конструктивно антенна АС7.62.2 выполнена на базе диполя, помещённого внутрь радиопрозрачного корпуса, в котором также размещён МШУ. Антенна имеет коаксиальный ВЧ-вход с волновым сопротивлением 50 Ом – типа N – розетка.
Антенна имеет магнитное основание, служащее для удобства использования на плоских металлических магнитящихся поверхностях. При установке антенны на крышу автомобиля используйте ручки, находящиеся в нижней части корпуса основания антенны, будьте внимательны и аккуратны, чтобы не допустить повреждения антенны или крыши. Сила опрокидывающего момента лобового сопротивления потоку воздуха при движении составляет не менее 70 Н.
Доступна опция — инжектор для подачи питания ко встроенному в антенну малошумящему усилителю от бортовой сети автомобиля 12В.
Технические характеристики
- Диапазон частот: 20 МГц — 8 ГГц
- Поляризация: линейная
- КСВН типовой: 2,5
- Разъем питания: 2PM14
- Напряжение питания: +5 В

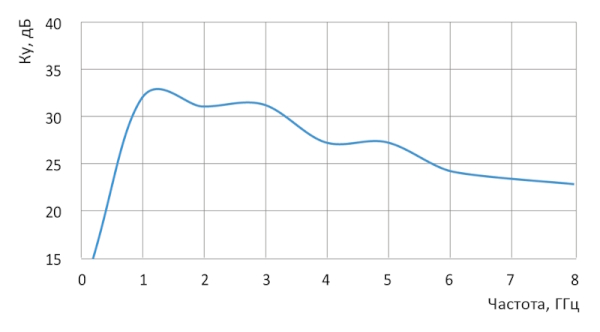

- Коэффициент усиление (Ку) с МШУ: от 15 до 32 дБ
- Погрешность измерения Ку: ±2 дБ
- Коэффициенты шума активной части: ≤ 4 дБ
- Потребляемый ток: 100 мА
- Габаритные размеры: H = 469 мм D = 156 мм
- Вес: 1,9 кг
- Тип разъёма: N
