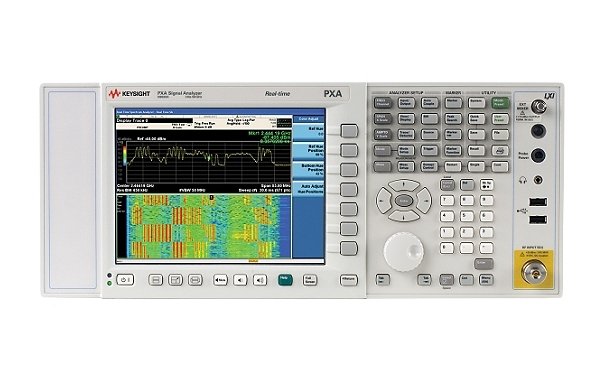

Анализ сигналов Keysight N9020A-RT1

Артикул: 1-350421

  • 100%-ая вероятность захвата трудноуловимых сигналов длительностью от 17,3 мкс и развитая система запуска, включая запуск по частотной маске и запуск по временным параметрам
  • Представление динамических характеристик сигналов в виде плотности распределения, спектра, спектрограммы, зависимости мощности от времени и т.д.
  • Стоимость добавления функции анализа спектра в режиме реального времени в разы ниже, чем стоимость специализированного решения
  • Интеграция с ПО векторного анализа сигналов 89600 VSA

Анализ сигналов в реальном времени, до 160 МГц, базовые возможности



  • 100%-ая вероятность захвата трудноуловимых сигналов длительностью от 17,3 мкс и развитая система запуска, включая запуск по частотной маске и запуск по временным параметрам
  • Представление динамических характеристик сигналов в виде плотности распределения, спектра, спектрограммы, зависимости мощности от времени и т.д.
  • Стоимость добавления функции анализа спектра в режиме реального времени в разы ниже, чем стоимость специализированного решения
  • Интеграция с ПО векторного анализа сигналов 89600 VSA
Частота от 10 Гц до 26,5 ГГц; до 1,1 ТГц со смесителями
Опции расширения диапазона частот 3,6; 8,4; 13,6; 26,5 ГГц, смесители до 1,1 ТГц
Максимальная полоса анализа / пропускания 160 МГц
Опции расширения полосы анализа 25 МГц стандарт., 40 МГц, 85 МГц, 125 МГц, 160 МГц
Максимальная полоса пропускания реального времени 160 МГц
Полоса анализа в режиме реального времени 85 МГц, 125 МГц, 160 МГц
Средний уровень собственных шумов (1 ГГц) –166 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц –114 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц –114 дБн/Гц
Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц –137 дБн/Гц
Суммарная погрешность уровня сигнала / измерения ±0,23 дБ
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +20 дБм
Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц 116 дБ
Приложения общего назначения
  • Аналоговая демодуляция
  • Предквалиф. испытания на соотв. требованиям по ЭМС
  • Гибкий анализ цифровой модуляции
  • Измерение коэффициента шума
  • Измерение фазового шума
  • Измерение параметров импульсов
  • Анализ спектра в режиме реального времени
  • Обеспечение совместимости по кодам SCPI
  • Тестирование по методу «воздействие-отклик»
  • MATLAB
Приложения для сотовой связи
  • TD-SCDMA с технологией HSDPA/HSUPA/8PSK
  • 1xEV-DO
  • GSM/EDGE/EDGE Evolution
  • LTE
  • W-CDMA/HSPA/HSPA+
  • cdma2000
  • cdmaOne
  • iDEN/WiDEN/MotoTalk
Приложения для систем беспроводной связи
  • 802.16 OFDMA
  • Bluetooth®
  • WLAN (802.11a/b/g/p/j/n/ah)
  • WLAN (802.11ac)
Приложения для цифрового видео
  • Цифровое кабельное телевидение
  • CMMB
  • DTM B
  • DVB-T/H
  • ISDB-T/Tmm
Уровень производительности ◆◆◆◆◇◇
Диапазон ослабления аттенюатора (стандарт. компл.) 70 дБ
Шаг ослабления аттенюатора (стандарт. компл.) 2 дБ
Мин. длительность для 100%-ой вероятности захвата 17,3 мкс
Длительность обнаруж. сигнала (сигнал/маска >60дБ) 5 нс
Динамич. диапазон, своб. от паразит. составляющих 72 дБн
Полоса частот в частотной/временной области 160 МГц
Режимы отображения
  • Плотность
  • Спектрограмма
  • Спектрограмма плотности
  • Зависимость мощности от времени (спектр)
  • Зависимость мощности от времени (спектрограмма)
  • Зависимость мощности от времени
Запуск
  • Запуск по частотной маске (FMT)
  • Запуск с временным разделением сигналов (TQT)
  • Запуск по уровню
  • Запуск по пачке ВЧ импульсов
  • Запуск по сигналу сети питания
  • Запуск по внешнему сигналу
  • Запуск от периодического таймера
Приложения с функцией запуска по частотной маске
  • Программа векторного анализа сигналов 89600 VSA
  • Анализатор спектра реального времени
Сред. уровень собств. шумов, 2 ГГц, предус. выкл. –152 дБм/Гц
Сред. уровень собств. шумов, 10 ГГц, предус. выкл. –151 дБм/Гц
Наличие измерительных приложений  Да
Реального времени  Да
Настольные  Да
