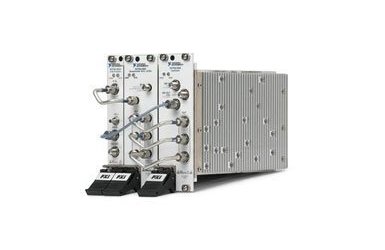

Векторный анализатор спектра до 14 ГГц с поддержкой режима аппаратной перестройки по несущей частоте NI PXIe-5665
- Шина PXI Express;
- Количество входных каналов – 1;
- Диапазон частот измеряемых сигналов – 20 Гц - 14 ГГц;
- Мгновенная полоса векторного анализа – 50 МГц;
- Разрешение по амплитуде – 16 бит;
- Диапазоны входных сигналов – до +30 дБм;
- Спектральная плотность шума – -151 дБм/Гц (без предусилителя), -165 дБм/Гц (с предусилителем);
- Фазовый шум на отстройке 10 кГц от несущей 800 МГц – -129 дБн/Гц;
- Наличие преселектора (YIG-фильтр);
- Наличие встроенного предусилителя;
- Входной импеданс 50 Ом;
- Наличие встроенной микросхемы цифрового переноса сигнала по частоте вниз (DDC) в полосе до 50 МГц;
- Возможность работы в режиме амплитудного анализатора спектра и векторного анализатора/оцифровщика квадратурных компонент основной полосы (I/Q);
- Наличие режима аппаратной перестройки по несущей частоте (List Mode);
- Типовое время перестройки по частоте с шагом 50 МГц в режиме List Mode – 1.2 мс с точностью установки частоты 1 ppm от заданной;
- Возможность применения для когерентного измерения нескольких радиосигналов;
- Встроенная память до 256 МБ;
- Размер – 7 слотов в шасси PXI Express высотой 3U;
- Совместимость с программным драйвером NI-RFSA;
Спецификация NI PXIe-5665.pdf
Информация для заказа
NI PXIe-5665, Векторный анализатор спектра до 3.6 ГГц, 64 МБ - 25 МГц — 781426-01
NI PXIe-5665, Векторный анализатор спектра до 3.6 ГГц, 256 МБ - 25 МГц — 781426-02
NI PXIe-5665, Векторный анализатор спектра до 3.6 ГГц, 256 МБ - 50 МГц — 781426-03
NI PXIe-5665, Векторный анализатор спектра до 14 ГГц, 256 МБ - 25 МГц — 781428-03
NI PXIe-5665, Векторный анализатор спектра до 14 ГГц, 256 МБ - 50 МГц — 781428-04
