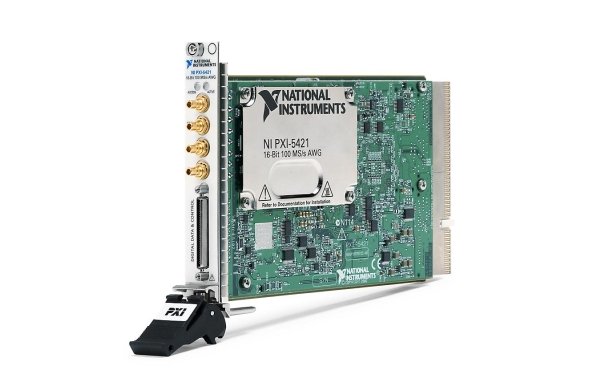

Генератор сигналов произвольной формы в полосе до 43 МГц NI PXI-5421
- Количество выходных каналов – 1;
- Частота дискретизации ЦАП – до 100 МГц (400 МГц с аппаратной интерполяцией);
- Разрешение ЦАП – 16 бит;
- Выходной диапазон генерируемого сигнала – от ±2.82 мВ до ±6 В при нагрузке на 50 Ом;
- Выходной импеданс 50 Ом, 75 Ом;
- Режимы работы: генерация сигналов произвольной формы, генерация стандартных типов сигналов синус, меандр, треугольник, пила, шум;
- Полоса частот выходных сигналов – до 43 МГц;
- Встроенная память;
- Наличие цифрового разъема LVDS для синхронной генерации цифрового представления сигнала;
- Размер – 1 слот в шасси PXI высотой 3U;
- Совместимость с программным драйвером NI-FGEN;
Спецификация NI PXI-5421.pdf
Информация для заказа
NI PXI-5421, Генератор сигналов произвольной формы 8 Мб — 778697-01
NI PXI-5421, Генератор сигналов произвольной формы 32 Мб, LVDS — 778697-02
NI PXI-5421, Генератор сигналов произвольной формы 256 Мб, LVDS — 778697-03
NI PXI-5421, Генератор сигналов произвольной формы 512 Мб, LVDS — 778697-04
