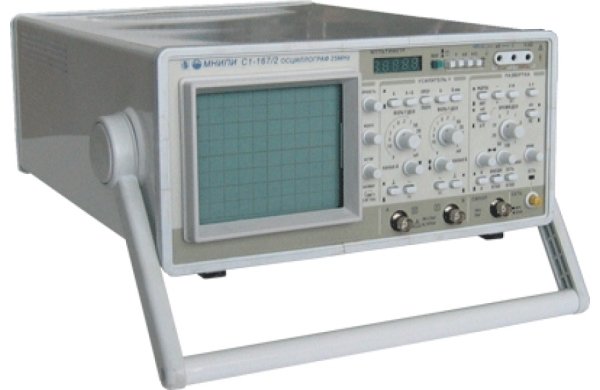

Предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-25 МГц.
Полоса пропускания 0-25 МГц
Режим X-Y с калиброванным коэффициентом отклонения
Два канала
Встроенный тестер компонентов
Технические характеристики
|
Число каналов |
2 |
|
Полоса пропускания |
0 - 25 МГц |
|
Коэффициенты отклонения |
2 мВ/дел -10 В/дел (шаг1-2-5) |
|
Погрешность установки |
± 3 %, ± 4 % с делителем 1:10 |
|
Время нарастания ПХ |
≤14 нс |
|
Входной импеданс |
1 МОм/25 пФ, с делителем 1:10 -10МОм/12 пФ |
|
Горизонтальное отклонение |
|
|
Число каналов |
2 |
|
Полоса пропускания |
0 - 25 МГц |
|
Коэффициенты отклонения |
2 мВ/дел -10 В/дел (шаг1-2-5) |
|
Погрешность установки |
± 3 %, ± 4 % с делителем 1:10 |
|
Синхронизация |
|
|
Источники |
канал А, канал Б, сеть, внешняя |
|
Вход и уровень внешней синхронизации |
1 МОм/25 пФ; 0,2 - 10 В |
|
наличие режима X-Y |
Режим X-Y в полосе 20 Гц-1 МГц, коэффициент отклонения - 2 мВ/дел - 10В/дел (±10 %) |
|
Общие характеристики |
|
|
Экран |
80x100 мм |
|
Встроенный калибратор |
Частота "меандра" - (1000 ± 10) Гц, амплитуда - (0,6 ±0,006) В |
|
Питание |
~230 В ± 10 %, 50 Гц |
|
Потребляемая мощность |
80 ВА |
|
Габаритные размеры (HxWxD) |
140x300x380 мм |
|
Масса |
8 кг |
|
Дополнительные функции |
Тестер компонентов |
|
Параметры тестера компонентов |
|
|
ось Х |
± 12 В |
|
ось Y |
± 12 мА |
|
Тестовый ток базы |
ступеньки (0; 20; 40; 60; 80) мкА с возможностью 8-кратного уменьшения |
|
Тестовое напряжение З-И |
ступеньки (0; 2; 4; 6; 8) В с возможностью 8-кратного уменьшения |
