Описание
Антенны измерительные электрического поля П6-120М предназначены для измерений напряженности электрического поля в диапазоне частот от 8 кГц до 30 МГц.
Данные антенны совместно с измерительными приемными устройствами применяются для измерений характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 8 кГц до 30 МГц.
Эти антенны могут использоваться для работы в лабораторных, заводских и полевых условиях.

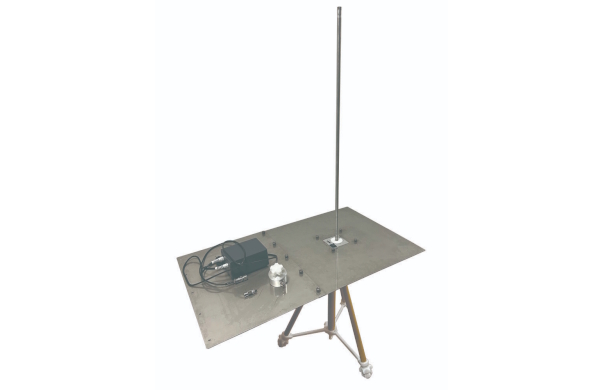

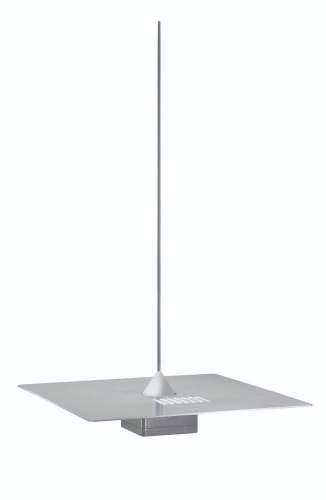

Принцип действия данных антенн основан на преобразовании наведенного в приемном штыре тока в соответствующее ему напряжение на выходе антенны. Активная часть антенн обеспечивает согласование импеданса приемного штыря с волновым сопротивлением выходного коаксиального разъема типа N с номинальным выходным сопротивлением 50 Ом. Конструктивно антенны представляют собой штырь (монополь) с квадратным противовесом, под которым располагается активная часть антенн и выходной разъем. Питание активной части антенн осуществляется от 6 аккумуляторных батарей, расположенных в аккумуляторном отсеке. Имеется индикатор перегрузки активной части. Монополь, в зависимости от требований на условия испытаний в различных стандартах может иметь длину 1000 или 1040 мм над металлическим экраном (противовесом) 600 х 600 мм. Эти антенны полностью соотвествуют требованиям стандартов по электромагнитной совместимости (ГОСТ, CISPR, MIL). Металлический экран может быть изолирован или соединен с металлической поверхностью (столом) с помощью опциональной пластины 400 х 600 мм в соответствии с требованиями стандарта CISPR 25. В комплекте с антенной поставляется калибровочное устройство, представляющее собой эквивалент антенны с активным резистором 50 Ом и емкостью конденсатора 22 пФ. Калибровочное устройство экранирует точку подключения ко входу активной части, что позволяет проводить калибровку активной части антенны в условиях наличия поля помех.
Основные технические характеристики
| Характеристика | Величина |
| Диапазон рабочих частот | 8 кГц ... 30 МГц |
| Коэффициент калибровки | не более 35 дБ (м-1) |
| Погрешность коэффициента калибровки | не более ±1,5 дБ |
| КСВН на выходном разъёме антенны в активном режиме | не более 2,0 |
| Максимальная величина измеряемой напряженности поля | 3 В/м (130 дБмкВ/м) |
| Поляризация | Линейная |
| Тип выходного разъёма | N (розетка) |
| Номинальное выходное сопротивление | 50 Ом |
| Напряжение аккумуляторного блока | 24 ± 2 В |
|
Габаритные размеры антенны (Д × Ш × В), мм, не более: - без противовеса - с противовесом |
192 × 178 × 1150 600 × 600 × 1150 |
|
Масса, кг, не более: - без противовеса - с противовесом |
3,0 9,2 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, ºС - относительная влажность окружающего воздуха при температуре до +35ºС, %, не более - атмосферное давление, кПа |
от -10 до +50 98 от 84,0 до 106,7 |
Комплектация
- Основание с активной частью
- Монополь
- Удлинитель монополя 40 мм
- Устройство калибровки П6-120М
- Противовес 600х600 мм
- Диэлектрический штатив (тренога)
- Формуляр
- Руководство по эксплуатации
- Зарядное устройство*
- Элементы питания*
- Дополнительный противовес*
- Кронштейн для крепления антенны*
- Короб транспортировочный*
* - поставляется по дополнительному заказу
Внешний вид блока усиления
