Описание

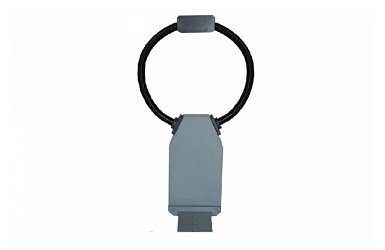

Приемная измерительная активная антенна совместно с измерительными приемными устройствами предназначена для измерения плотности потока энергии электромагнитного поля, параметров антенных устройств, измерения напряженности синусоидальных, шумовых и импульсных магнитных полей радиопомех в лабораторных помещениях, экранированных камерах и на открытых площадках при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 9 кГц до 30 МГц. Рекомендована для метрологических приложений и задач оценки ПЭМИН. Антенна может использоваться для работы в лабораторных и полевых условиях. Соответствует ГОСТ 22261-94, ГОСТ Р 51319.
- Обладает высокими динамическими характеристиками.
- Диаметр рамки антенны – 100 мм.
- Возможна эксплуатация в лабораторных и полевых условиях, а также на средствах подвижности.
- Конструкция предусматривает возможность крепления антенны на опору любого типа с присоединительным размером ¼ unc 20.
- Поставляется с калибровочным сертификатом.
| Технические характеристики антенны П6-119: | |
| Диапазон частот | от 20 до 600 МГц |
| Коэффициент калибровки | от -6 до 6 дБ(1/м) |
| Чувствительность по полю | 25 мкА/м |
| Пределы погрешности Кк | ± 1,5 дБ |
| Напряжение питания | ± 12 В |
| Потребляемый ток | ± 100 мА |
| Тип СВЧ соединителя | SMA |
| Габариты | 181,5×68,6×87,5 мм |
| Масса | 0,4 кг |
| Диапазон рабочих температур | -40 + 65 С |
